- 取付穴径(Φmm)
- 16.2(0～0.2)
- 端子形状
- はんだづけ端子
- 仕様
- ●最小直接開路動作力(N)：40●最小直接開路動作機能までの最小動作距離(mm)：4.5●過電圧カテゴリ：Ⅱ●インパルス耐電圧(kV)：2.5●ロックナット推奨締付トルク(N/m)：0.88●端子部はんだづけ条件：310～350℃、3秒以内
- 質量(g)
- 約14
- 保護構造
- IP65
- 接点構成
- 接点分離形

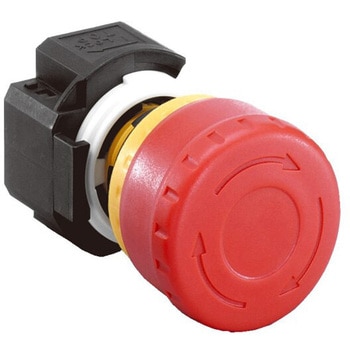

- ボタン形状
- 丸形(Φ29中形)
- ボタン色
- ブライト系赤
- 定格絶縁電圧(V)
- 300
- 動作方式
- プッシュロックプルorターンリセット
- ランプ電圧(V)
- -
- 照光種別
- 非照光
- 保存温度(℃)
- -40～80(ただし、氷結しないこと)
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガにて)
- 使用周囲温度(℃)
- -25～60(ただし、氷結しないこと)
- 接触抵抗(mΩ)
- 50以下(初期値)
- 接続可能電線(mm2)
- 1.25以下(AWG16以下)
- 耐振動(耐久)
- 10～500Hz、片振幅0.35mm、加速度50m/s2
- 耐振動(誤動作)
- 10～500Hz、片振幅0.35mm、加速度50m/s2
- 接点材質
- 銀に金・クロスバー接点
- 短絡保護装置
- 250V/10Aヒューズ(Type aM IEC60269-1/IEC60269-2)
- 定格電流(mA)
- -
- 汚染度(使用環境)
- 3
- 定格通電電流(A)
- 5
- 開閉頻度(回/時)
- 900
- 動作機能
- プッシュロックプルorターンリセット
- メイン接点
- 1b
- モニタ接点
- 1a
- 使用周囲湿度(%RH)
- 45～85(ただし、結露しないこと)
- 条件付短絡電流(A)
- 1000
- 機械的寿命(万回)
- 25
- 電気的寿命(万回)
- 10
- 耐衝撃(誤動作)(m/s2)
- 150
- 耐衝撃(耐久)(m/s2)
- 1000
