- 接点構成
- 3a1b
- コイル定格電圧(V)
- DC24
- 質量(g)
- 約20
- 種類

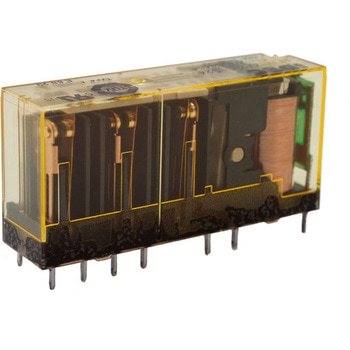

- 安全リレー
- 極数
- 4
- 消費電力(W)
- 約0.36
- 保存温度(℃)
- -40～85(但し、氷結しないこと)
- 絶縁抵抗(MΩ)
- 1000以上(DC500Vメガにて、耐電圧の項と同じ箇所を測定)
- 使用周囲温度(℃)
- -40～85(但し、氷結しないこと)
- 接触抵抗(mΩ)
- 100以下(初期値)
- 動作表示
- 有
- 復帰時間
- [at20℃]20ms以下(定格操作電圧印加時、接点バウンス含まず、ダイオード無し)
- 復帰電圧
- 10%以上(初期値)[動作特性(定格値に対してat20℃)]
- 機械的耐久性
- 1000万回以上(開閉頻度10800回/時)
- 最小適合負荷
- DC5V・1mA(参考値)
- 電気的耐久性
- AC250V・6A抵抗負荷にて10万回以上(開閉頻度1200回/時)、DC30V・6A抵抗負荷にて10万回以上(開閉頻度1200回/時)、AC250V・1A抵抗負荷にて50万回以上(開閉頻度1800回/時)、DC30V・1A抵抗負荷にて50万回以上(開閉頻度1800回/時)、AC15：AC240V・2A誘導負荷にて10万回以上(開閉頻度1200回/時、cosΦ=0.3)、DC13：DC24V・1A誘導負荷にて10万回以上(開閉頻度1200回/時、L/R=48ms)
- 接点材質
- AgSnO2(Auフラッシュ)
- 定格電流(mA)
- 15[±10%(at20℃)]
- コイル抵抗(Ω)
- 1600[±10%(at20℃)]
- 最大許容電圧(V)
- 110%[動作特性(定格値に対してat20℃)]
- 動作時間(ms)
- [at20℃]20以下(定格操作電圧印加時、接点バウンス含まず)
- 耐衝撃(m/s2)
- [誤動作(正弦半波パルス：11ms)]200、DINレール用ソケット取付時：150、[耐久(正弦半波パルス：6ms)]1000
- 耐振動
- 誤動作：周波数10～55Hz 片振幅0.75mm、耐久：周波数10～55Hz 片振幅0.75mm
- 最小動作電圧
- 75%以下(初期値)[動作特性(定格値に対してat20℃)]
- 定格負荷
- AC250V・6A、DC30V・6A(抵抗負荷)
- 接点最大許容電圧(V)
- AC250/DC125
- 接点最大許容電流(A)
- 6
- 最大操作頻度
- 定格負荷にて1200回/時
- 接点最大許容電力(VA)
- 抵抗負荷：AC1500VA・DC180W(DC30V以下)、DC85W(DC30V～DC125V以下)
- 耐電圧(V/min)
- [接点回路と操作コイル間]AC4000・1、[異極接点間]7-8/9-10接点間：AC2500・1、3-4/5-6接点間・3-4/7-8接点間・5-6/9-10接点間：AC4000・1、[同極接点間]AC1500・1
- 使用周囲湿度(%RH)
- 5～85(但し、結露しないこと)
- 保存湿度(%RH)
- 5～85(但し、結露しないこと)
