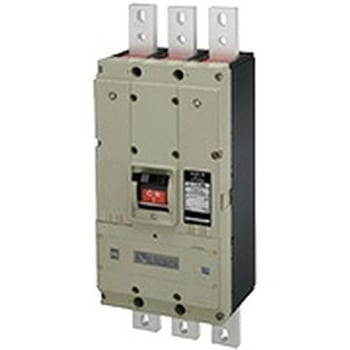

- 型式
- B-1203WD
- 定格絶縁電圧(V)
- 600(Ui)
- 定格電流(A)
- 600/700/800/1000/1200
- 接続方式
- 表面形
- 定格遮断容量(kA)
- 【JIS C 8201-2-1 Ann2(Icu/Ics) AC500V】42/42
- 仕様
- 【短限時検出電流(定格電流に対する%)】1000固定
- 適合
- 【取付可能付属装置 外部操作ハンドル(HA)】(別売)HA-801、【取付可能付属装置 機械的インターロック(MIW)】(別売)MIW-8、【取付可能付属装置 バリア(BA)】電源側付属(PHS-6)(400V級は必ず相間バリアをご使用ください。)、【取付可能付属装置 端子カバー 表面形(TMC)】(別売)TMC-6B 3P
- 質量(kg)
- 26
- 備考
- 補助ハンドル付属
- 種類
- 配線用遮断器
- 名称
- Wシリーズ(定格電流可調整)
- 同梱部品
- 取付ねじ(M8×40)×4本、端子カバー 相間バリア×2枚、配線用ボルト(M12×50)×12本、補助ハンドル×1コ、FA 絶縁板×2枚
- 定格インパルス耐電圧(kV)
- 8(Uimp)
- 過電流引きはずし方式
- 電子式可調整
- トリップボタン
- 有
- 逆接続
- 不可
- 端子
- バー端子方式 M12
- 極数・素子数
- 3P3E
- 外寸法・高さ(mm)
- 150、190(ハンドル部までの高さ)、298(補助ハンドルを含む)
- フレーム(AF)
- 1200
- 定格使用電圧(AC V)
- 200～415～500
- 外形寸法縦(mm)
- 410、570(バー端子を含む寸法)
- 適合JIS規格
- JIS C 8201-2-1 Ann2
- 定格遮断容量(kA)(200VAC)
- 【JIS C 8201-2-1 Ann2(Icu/Ics)】125/125
- 定格遮断容量(kA)(415VAC)
- 【JIS C 8201-2-1 Ann2(Icu/Ics)】85/85
- 外形寸法横(mm)
- 210
