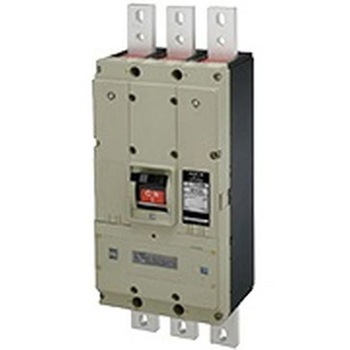

B1603WD Wシリーズ定格電流可調整配線用遮断器【受注生産品】テンパール工業 72999066

テンパール工業

Wシリーズ定格電流可調整配線用遮断器【受注生産品】

商品レビューを投稿する

30日以内出荷メーカー直送返品不可代引不可特別運賃30日以内出荷とは

この商品は定格電流など22種類から選べます他の種類を見る

内容量: 1個
定格電流(A): 800/900/1000/1200/1400/1600
注文コード: 72999066
品番: B1603WD

参考基準価格(税別)￥1,754,400販売価格(税込)￥1,647,800

販売価格(税別)

￥1,498,000

型式: B-1603WD
定格絶縁電圧(V): 600(Ui)
定格電流(A): 800/900/1000/1200/1400/1600
接続方式: 表面形
定格遮断容量(kA): 【JIS C 8201-2-1 Ann2(Icu/Ics) AC500V】42/11
仕様: 【短限時検出電流(定格電流に対する%)】200/400/600/800可調整
適合: 【取付可能付属装置外部操作ハンドル(HA)】(別売)HA-801、【取付可能付属装置機械的インターロック(MIW)】(別売)MIW-8、【取付可能付属装置バリア(BA)】電源側付属(PHS-6)(400V級は必ず相間バリアをご使用ください。)
質量(kg): 37
備考: 補助ハンドル付属
種類: 配線用遮断器
名称: Wシリーズ(定格電流可調整)
同梱部品: 取付ねじ(M8×40)×4本、端子カバー相間バリア×2枚、絶縁板×2枚、配線用ボルト(M10×50)×24本、補助ハンドル×1コ
定格インパルス耐電圧(kV): 8(Uimp)
過電流引きはずし方式: 電子式可調整
トリップボタン: 有
逆接続: 不可
端子: バー端子方式 M12
極数・素子数: 3P3E
外寸法・高さ(mm): 150、190(ハンドル部までの高さ)、298(補助ハンドルを含む)
フレーム(AF): 1600
定格使用電圧(AC V): 200～415～500
外形寸法縦(mm): 410、640(バー端子を含む寸法)
適合JIS規格: JIS C 8201-2-1 Ann2
定格遮断容量(kA)(200VAC): 【JIS C 8201-2-1 Ann2(Icu/Ics)】125/32
定格遮断容量(kA)(415VAC): 【JIS C 8201-2-1 Ann2(Icu/Ics)】85/22
外形寸法横(mm): 210
