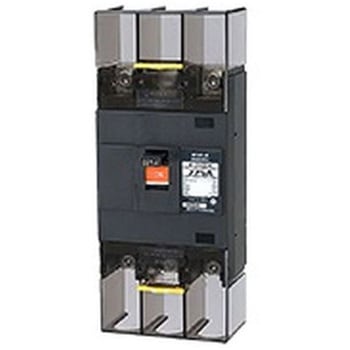

適合【取付可能付属装置 端子カバー 表面形(TMC)】付属(TMC-253EA)(圧着端子CB-150-8を使用するときは、付属の端子カバーは使用できません。相間バリアをご使用ください。)型式B-223EA質量(kg)1.4備考モータ保護兼用種類配線用遮断器定格電流(A)225接続方式表面形名称Eシリーズ(経済タイプ)適合モータ容量(kW)55(AC200V)同梱部品取付ねじ(M4×60)×2本、木ねじ(4×60)×2本、端子カバー×2枚、圧着端子、封印板×2枚、端子ねじ(M8×20)×6本接続可能電線(mm2)最大150定格インパルス耐電圧(kV)6(Uimp)付属装置(AL)警報スイッチ、(TB)端子台過電流引きはずし方式熱動電磁トリップボタン有逆接続可能端子圧着端子方式(圧着端子付属)M8極数・素子数3P3E適合圧着端子【呼び断面積150mm2】CB150-8外寸法・高さ(mm)60、82(ハンドル部までの高さ)フレーム(AF)225定格使用電圧(AC V)100～200～415外形寸法縦(mm)165、255(端子カバー付寸法)適合JIS規格JIS C 8201-2-1 Ann2定格遮断容量(kA)(100VAC)【JIS C 8201-2-1 Ann2(Icu/Ics)】35/9定格遮断容量(kA)(200VAC)【JIS C 8201-2-1 Ann2(Icu/Ics)】35/9定格遮断容量(kA)(415VAC)【JIS C 8201-2-1 Ann2(Icu/Ics)】18/5外形寸法横(mm)105
