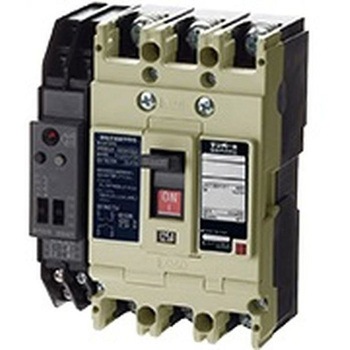

漏電警報付配線用遮断器無負荷時遮断機能付【受注生産品】

Name: 漏電警報付配線用遮断器 無負荷時遮断機能付 【受注生産品】 極数・素子数3P3E 100A B-123GC型 フレーム(AF)125 表面形
Brand: テンパール工業
SKU: 73002697
Price: 76978 JPY
Availability: InStock

商品レビューを投稿する

30日以内出荷メーカー直送返品不可代引不可特別運賃30日以内出荷とは

この商品は定格電流・定格使用電圧・フレームなど93種類から選べます他の種類を見る

内容量: 1個
定格電流(A): 100
定格使用電圧(AC V): 200～440
フレーム(AF): 125
注文コード: 73002697
品番: B123GC10W2L3

参考基準価格(税別)￥83,200販売価格(税込)￥76,978

販売価格(税別)

￥69,980

漏電監視ができる配線用遮断器
漏電監視機能で連続給電に対応!
連続給電が必要なOA・FA設備、ビル・工場の配電設備に!
漏電動作による回路遮断を避けたい回路の主幹用・分岐用としてご使用ください。
漏電警報動作確認用の試験ボタンを装備
感度電流切替形、警報動作時間切替形により、幅広い対応が可能です。

型式: B-123GC
定格電流(A): 100
接続方式: 表面形
リセット方式: 【漏電警報接点仕様】内蔵リセットボタン(外部リセット/発注時オプション)
定格インパルス耐電圧(kV): 6(Uimp)
仕様: 【漏電警報接点仕様出力引出し方式】端子台
適合: 【取付可能付属装置ハンドルロックキャップ式(LC)】(別売)LC-4J、【取付可能付属装置ハンドルロック施錠式(HL)】(別売)HL-4J、【取付可能付属装置バリア(BA)】電源側付属(PHS-4)、【取付可能付属装置端子カバー表面形(TMC)】(別売)TMC-1
質量(kg): 0.75
種類: 配線用遮断器
接点構成: 【漏電警報接点仕様】2a
定格絶縁電圧(V): 500(Ui)
名称: 漏電警報付
接続可能電線(mm²): 最大60
定格遮断容量(kA): 【JIS C 8201-2-1 Ann(Icu/Ics) AC240V】35/18
引きはずし方式: 【漏電流】熱動電磁
漏電表示方式: 【本体】LED
トリップボタン: 有
逆接続: 不可
端子: 圧着端子方式 M8
極数・素子数: 3P3E
適合圧着端子: 【呼び断面積14mm²】14-8、【呼び断面積22mm²】22-8、【呼び断面積38mm²】38-8S
外寸法・高さ(mm): 60、86(ハンドル部までの高さ)
フレーム(AF): 125
定格使用電圧(AC V): 200～440
外形寸法縦(mm): 130
適合JIS規格: JIS C 8201-2-1 Ann2
定格遮断容量(kA)(200VAC): 【JIS C 8201-2-1 Ann(Icu/Ics)】35/18
定格遮断容量(kA)(415VAC): 【JIS C 8201-2-1 Ann(Icu/Ics)】10/5
定格遮断容量(kA)(440VAC): 【JIS C 8201-2-1 Ann(Icu/Ics)】10/5
外形寸法横(mm): 75

注意

※横寸法は漏電警報用の検知器、端子台の寸法最大25mmをプラスしてください。
※
※漏電遮断器ではないので、漏電遮断器の設置義務規定には対応できません。
