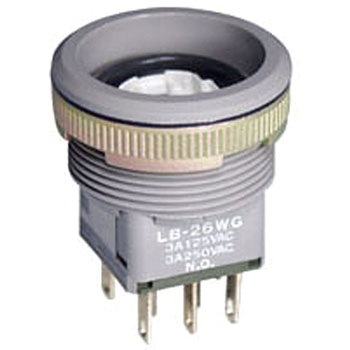

LB-26WGS1 照光式押ボタンスイッチ LBシリーズ NKKスイッチズ(旧:日本開閉器) 75800024

照光式押ボタンスイッチ LBシリーズ

(3件のレビュー)
6日以内出荷返品不可6日以内出荷とは
内容量
1個
取付寸法(mm)
Φ22
動作方式
ロック
注文コード
75800024
品番
LB-26WGS1
9月27日より価格改定を予定しております。新価格(税抜)は1,298円となります。
参考基準価格(税別)¥1,311販売価格(税込)¥1,318
販売価格(税別)
¥1,198

防水性を備えた照光式押ボタンスイッチ。フラックスの侵入をシャットアウト。高輝度対応。

種類
照光式、防水
動作方式
ロック
ボタン形状
丸
機能動作
ON-ON
接触抵抗(mΩ)
50以下(DC2~4V 100mAにて)
機械的開閉耐久性
200000回以上
電流容量
3A 125VAC、3A 250VAC、3A 30VDC
接点材質
銀
回路
2極双投
操作力(N)
5.39以下
色(本体)
灰
色
灰
使用温度範囲(℃)
-25~50
規格
UL、C-UL、eオーダー
端子形状
はんだ(タブ#110としても使用可能)
耐電圧
AC1000(端子・端子間) 、AC1500(端子・アース間)
取付寸法(mm)
Φ22
照光種別
照光式
耐熱性
はんだごてをご使用の場合:こて先温度:390℃以下・はんだ付け時間:4s以内・回数:2回(常温に戻ってから)
別売付属品
締付治具AT-112
絶縁抵抗(MΩ)
200以上(DC500V)
電気的開閉耐久性
100000回以上
最大取付パネル厚(mm)
1~4
RoHS指令(10物質対応)
対応
回路構成
2極
耐電圧(V/min)
AC1k以上(端子・端子間)、AC1.5k以上(端子・アース間)
購買の手間を削減したい、経費精算を楽にしたい。そんなお悩み解決します

商品レビュー

平均満足度:
総レビュー件数:3 件
毎月抽選で1,000名様に500円クーポンをプレゼント!商品レビューを投稿する
2026-02-06
用途: 機械のメンテナンス

スイッチの接触不良により、電源が入ったり切れたりしていましたが交換して
良くなりました。
なかなか部品1つだけ…というのが取り寄せ難いですがモノタロウだと
部品1つでも購入できるので便利です。

対象商品 : 75800015
2024-06-14
用途: 計測装置のスイッチ交換
株式会社ユタカ電子製作所 様

注文時に注意しないとスイッチ本体部分のみしか送ってこないので、カタログ番号の組み合わせに注意が必要ですが、色などの組み合わせも自由です。
電気的信頼瀬はとても高く、信頼のおける商品です。

1人が参考にしています
対象商品 : 75799963
2014-06-16
用途: 部品一式でなく、スイッチのみの交換

部品一式でなく、スイッチのみの交換ができました。修理代が1/10以下でおさまり、最高です。
