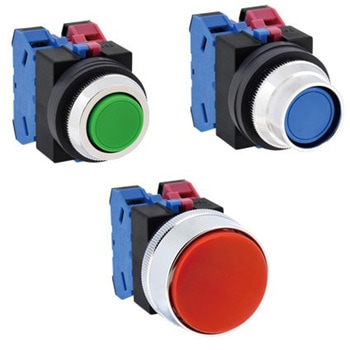

Φ25 TWSシリーズ

商品レビューを投稿する

16日以内出荷返品不可16日以内出荷とは

この商品は取付穴径・接点構成・照光色など510種類から選べます他の種類を見る

内容量: 1個
接点構成: 1a
照光色: 黄
注文コード: 80722385
品番: ASLS21QH210DNY

参考基準価格(税別)￥3,780販売価格(税込)￥4,068

販売価格(税別)

￥3,698

照光ユニットの低電圧タイプ(6～24Vタイプ)は2026年1月より新カタログモデルの製品に順次切り替え予定
高電圧タイプのLED球が搭載可能になり、ダイレクトタイプの定格使用電圧が最大240Vまで対応可能になりました。
端子カバー不要。(パイロットライトのダイレクトタイプを除く)
丸形圧着端子の配線工数を大幅に削減。
ひとつで6色の役をこなすLED球(LSRD球)。これまで色ごとに分かれていたLED球を、1色のLED球で各色を表現できるようにしました。
UL、CSA、TUV、CCC認証品。(一部機種は除く)

その他: 【過電圧カテゴリ】II
形状: 矢形ハンドル
保護構造: IP54(IEC 60529)
接点構成: 1a
動作種別: 90°-2ノッチ右リターン
端子形状: ねじ端子(SS端子)
耐電圧: 【充電部-非充電部間】AC2500V-1分間
定格絶縁電圧(V): 600
定格通電電流: 10A
定格使用電圧: AC/DC100/120V
定格使用電流: 【AC110V_AC12_抵抗負荷】10A、【AC110V_AC15_誘導負荷】5A、【AC220V_AC12_抵抗負荷】6A、【AC220V_AC15_誘導負荷】3A、【AC24V_AC12_抵抗負荷】10A、【AC24V_AC15_誘導負荷】10A、【AC440V_AC12_抵抗負荷】2A、【AC440V_AC15_誘導負荷】1A、【AC50V_AC12_抵抗負荷】10A、【AC50V_AC15_誘導負荷】7A、【DC110V_DC12_抵抗負荷】2.2A、【DC110V_DC13_誘導負荷】1.1A、【DC220V_DC12_抵抗負荷】1.1A、【DC220V_DC13_誘導負荷】0.6A、【DC24V_DC12_抵抗負荷】10A、【DC24V_DC13_誘導負荷】5A、【DC48V_DC12_抵抗負荷】5A、【DC48V_DC13_誘導負荷】2A
保存温度(℃): -40～+80(ただし、氷結しないこと)
消費電流(mA): 【LED】(AC)2、【LED】(DC)2
絶縁抵抗(MΩ): 100～(DC500Vメガ)
使用周囲温度(℃): -25～+50(ただし、氷結しないこと)
接触抵抗(mΩ): ～50(初期値)
LED: LSRD-H2
最小適合負荷: AC/DC3V・5mA
接点材質: 銀接点
定格インパルス耐電圧(kV): 4.0(照光ユニット：2.5)
使用電圧範囲: 【LED】AC/DC100/120V±10%
機械的寿命: 50万回以上
LED寿命(時間): 約50，000
電気的寿命: 25万回以上(開閉頻度1200回/時)
照光色: 黄
使用周囲湿度(%RH): 30～85(結露しないこと)
耐振動(誤動作)(Hz): 5～55(片振幅0.5mm)
耐振動(耐久)(Hz): 30(片振幅1.5mm)
耐衝撃(誤動作)(m/s²): 100
耐衝撃(耐久)(m/s²): 1000
