極数 4行数 1ピッチ 6.35mmオス/メス メス実装タイプ ケーブルマウントシリーズ Universal MATE-N-LOK併用可能製品 6.35 mmセンターライン防滴シールドコネクタ、センターライン防滴 シールドコネクタ接続方向 ストレート長さ 27.43mm幅 15.75mmハウジング材質 ナイロンTE Connectivityユニバーサルメイテンロックコネクタハウジング. このユニバーサル「 ATE-N-LOCK 」コネクタハウジングは、強力な「ナイロン 66 」製で、多くの用途で使用できる強度を備えています。このコネクタハウジングはコンパクトで、確実にかん合できるように明確な「クリック」音がするロック機構を備えています。「 ATE-N-LOCK 」コネクタは、電線対電線、電線対パネル、電線対基板用途に適しています。言うまでもなく、ケーブル取り付けやパネル取り付けも可能です。 . 特長と利点. 6.35 mmピッチ フリーハンギング又はパネル取り付けのレセプタクルスタイルコネクタ ナイロンハウジング素材 難燃性等級: UL94V-0、UL94V-2 スナップロック式のラッチでクイックリリースを実現 正確なかん合のための極性付き 丈夫、高い信頼性. 用途:. コンシューマエレクトロニクス 商業利用 電源 HVAC 照明 ポータブルデバイス

オス/メス = メス端子サイズ = 16適合電線サイズ = 18 → 16 AWG結線方法 = 圧着シリーズ = Type III+コンタクトタイプ = シグナル表面処理：コンタクト = 錫コンタクト材質 = 真鍮実装タイプ = ケーブルマウント品番 782-9851 は、 4000 個パックのリールです。. TE Connectivity 非絶縁信号コンタクト - Multimate シリーズ II / III +. Multimate シリーズ II / III+ 非絶縁信号コンタクトは、長方形の M シリーズとCPC コネクタに使用します。

UL、CSATE Connectivity Universal MATE-N-LOK コンタクトPCB コネクタコンタクトは、基板を構成する重要な部品です。コネクタから基板に電流を導電することで回路を完成させるために使用されます。コネクタは基板のコネクタハウジング内に収納されることが多い、特に複数のコネクタを使用する場合。 TE Connectivity Universal MATE-N-LOK コンタクトは、コンピュータ、ビジネスマシン、エンターテインメントセンター、商業用機器などの複数のリード接続をグループ化するためのコスト効率と信頼性に優れた手段です。コンタクトはスズ仕上げの真鍮製で、圧着終端に適しています。オス、メスの両方のコンタクトを用意しています。特長コンタクトの向き：ストレート 終端タイプ：圧着 コネクタ・コンタクトの嵌合先：ワイヤーとケーブル。用途家庭用電化製品 暖房 / 換気 / 空調 商業用 電源MATE-N-LOKプラグハウジングについては品番 ； 680-0890 680-0890 を参照；MATE-N-LOKレセプタクルハウジングについては品番 ； 115-1761 115-1761 を参照；ポジティブクリンプ&ポークアセンブリ

TE Connectivity Mini Universal MATE-N-LOK コンタクトと圧着工具さまざまなTE Connectivity Mini Universal MATE-N-LOKコンタクト / 圧着工具

品番 782-9851 は、4000 個パックのリールです。TE Connectivity 非絶縁信号コンタクト - Multimate シリーズ II / III +Multimate シリーズ II / III+ 非絶縁信号コンタクトは、長方形の M シリーズとCPC コネクタに使用します。

抵抗 = 220Ωテクノロジー = 厚膜パッケージ/ケース = 2512 (6432M)許容差 = ±1%定格電力 = 3Wシリーズ = 3522動作温度 Min = -55℃動作温度 Max = +155℃2512 Format TE Connectivity 3522シリーズ電力抵抗器. TE Connectivityの3522シリーズ高電力抵抗器は、低コストで高電力の厚膜SMDデバイスです。3522高電力抵抗器は小型ながら高い定格電力が特長です。リード構造が短いので、大量生産や高頻度動作における自動配置に適しています。. 特長と利点:. 最大過負荷: 500 V 動作電圧: 250 V 3 W @ 70 ℃ 端子はマット仕上げのスズめっきニッケル 抵抗値が表記された抵抗器

抵抗 = 20Ωテクノロジー = 厚膜パッケージ/ケース = 2512 (6432M)許容差 = ±1%定格電力 = 3Wシリーズ = 3522動作温度 Min = -55℃動作温度 Max = +155℃2512 Format TE Connectivity 3522シリーズ電力抵抗器. TE Connectivityの3522シリーズ高電力抵抗器は、低コストで高電力の厚膜SMDデバイスです。3522高電力抵抗器は小型ながら高い定格電力が特長です。リード構造が短いので、大量生産や高頻度動作における自動配置に適しています。. 特長と利点:. 最大過負荷: 500 V 動作電圧: 250 V 3 W @ 70 ℃ 端子はマット仕上げのスズめっきニッケル 抵抗値が表記された抵抗器

定格電圧 600 ac/dcオス/メス オス実装タイプ ケーブルマウント定格電流 9.5Aハウジング材質 ナイロン動作温度 Min -55℃動作温度 Max +105℃TE Connectivity PCBコネクタハウジング ミニユニバーサルMATE-N-LOK. TE Connectivity の一般的な「 MATE-N-LOK 」コネクタ製品は、高品質のコネクタハウジングです。これらのハウジングは頑丈なナイロン製で、産業用途向けに設計されています。「 ATE-N-LOCK 」ハウジングは、確実なかん合保持のためのポジティブロックとパネル取り付け用フランジで完全に極性化されています。. 特長と利点:. ピンコンタクトとソケットコンタクトの両方の組み合わせに対応 完全に極性化され、誤かん合を防止 ポジティブロック機構により、かん合相手のコネクタに確実に接続することができます。 低挿抜力 小型で耐久性の高い設計 ユニバーサルMATE-N-LOCKコンタクト用(メーカーコネクタコンタクトのシリーズにある他のコネクタも適用可能) 電線対電線及び電線対パネルの構成 シーリングが必要な用途及び継手用の防滴設計 UL、CSA、及びVDE認定 さまざまなmm数のピッチ. 用途:. コンシューマエレクトロニクス 商業利用 電源 HVAC 照明 ポータブルデバイス

シリーズ = PIDG絶縁 = 絶縁絶縁体 = ナイロン外側リング直径 = 0.203インチ適合電線サイズmm2 Min = 0.1mm2適合電線サイズAWG Min = 26AWGスタッド径 = M2 (#2)色 = 黄コンタクト材質 = 銅厚さ = 0.68mm全長 = 0.739インチ. TE Connectivity PIDGリングタング電線圧着端子. PIDG (Pre-Insulated Diamond Grip)リングタングワイヤ圧着端子は、最も過酷な回路環境で安定した信頼性を実現するために設計されています。これらのPIDGリングタング端子は、精密に成形された導電性の高い銅製のボディとバレルから構成されています。バレルの内側にはギザ加工が施され、圧着後のコンタクト強度及び伸張強度を最大化します。ワイヤバレルは、優れたワイヤ絶縁をサポートし、ほつれを防止する銅スリーブで覆われています。外側の色付きナイロンスリーブによりワイヤサイズを容易に識別できます。また、じょうご型のエントリによりワイヤストランドの折り返しが防止され、高速生産での迅速なワイヤ挿入が可能になります。これらのPIDG端子の構造と専用工具ダイの使用により、均一で信頼性の高い圧着が可能となります。これらのPIDG端子は、さまざまなワイヤ、バレル、スタッドのサイズの製品が用意され、幅広い配線用途で使用できる汎用ソリューションです。. 特長と利点. 導電性の高い銅製ボディ 銅製スリーブでワイヤ絶縁をしっかりと支持 コンタクト強度と伸張強度を最大化するワイヤバレルのギザ加工 スリーブの色でワイヤサイズと工具を簡単に識別 ワイヤを簡単に挿入できるじょうご型のワイヤエントリ 信頼性が高く、きれいに揃った圧着を実現. 用途. これらのPIDGワイヤ端子は、MIL-T-7928、Type II、Class 1及び2の要件を満たすか超えているため、幅広い用途に適合します。主な用途には、装置 / 制御、照明、電源、パネルボックス、昇降装置、モータ、航空宇宙、家電などが挙げられます。

オス/メス = オス端子サイズ = 20適合電線サイズ = 24 → 20 AWG結線方法 = 圧着シリーズ = Type III+併用可能製品 = Type III+シリーズコネクタ表面処理：コンタクト = 錫品番 782-9851 は、 4000 個パックのリールです。. TE Connectivity 非絶縁信号コンタクト - Multimate シリーズ II / III +. Multimate シリーズ II / III+ 非絶縁信号コンタクトは、長方形の M シリーズとCPC コネクタに使用します。

シリーズ = Universal MATE-N-LOKピッチ = 6.35mm極数 = 15行数 = 3接続方向 = ストレートシュラウド/アンシュラウド = シュラウド実装タイプ = スルーホール実装結線方法 = はんだコンタクト材質 = リン青銅定格電流 = 19.0A定格電圧 = 600 → 0 VUL、CSA. TE Connectivity Universal MATE-N-LOK基板垂直ピンヘッダ. 基板なしのプラグハウジングを取り付けるための、1行及びマトリクス形式の様々なUniversal MATE-N-LOK垂直ピンヘッダ. はんだテール長4.4 mm (テール長5.97 mmの ； 720-2073 720-2073 を除く) 基板穴径は1.78 mm *0.76 mmのスタンドオフを除く

極数 4行数 2オス/メス オスピッチ 1.27mm実装タイプ ケーブルマウント接続方向 ストレート結線方法 IDC定格電流 1.5A表面処理：コンタクト ニッケルの上に錫シリーズ Micro-MaTch動作温度 Min -40.0℃動作温度 Max 105.0℃定格電圧 230.0 acコンタクト材質 リン青銅TE Connectivity Micro-Match電線用オスコネクタ. 電線対基板相互接続用のMicro-MaTch IDC電線用オスリボンケーブルコネクタ製品です。これらのMicro-MaTchリボンケーブルコネクタは、1.27 mmピッチのコンパクトな省スペース設計が採用されています。このIDCコンタクトはコンタクトスプリングシステムを装備し、フレッチング腐食を防止します。メスコンタクトの位置決めスプリングは、振動や熱膨張によって発生するオスとメスのコンタクト間のずれを吸収します。コンタクトスポットのずれを防止すると、気密性の高い接続を実現し、コンタクトスプリングシステムがフレッチングを防止できます。これらのMicro-MaTch IDC電線用オスリボンケーブルコネクタには、あらかじめカバーが組み付けられています。カバーにより、圧接処理前及び圧接処理中にリボンケーブルを正確に位置決めすることができます。カバーは、コンタクトと、コネクタの両側にあるプラスチックラッチで所定の位置に固定されます。これらのMicro-MaTch電線用オスリボンケーブルコネクタは、誤かん合防止用の極性化機能を備えています。 . 特長と利点. コンパクトな省スペース設計 完全スズめっきコンタクト 耐フレッチング腐食性 気密性の高い接続 ケーブルの正確な位置決めを可能にする組み付け済みカバー 誤かん合防止用の極性化機能. 用途. これらのMicro-MaTch電線用オスリボンケーブルコネクタは、以下の広範囲な電線対基板用途での使用に最適です。. 製造 マテハン機器 制御ユニット ロボットやモータ セントラルヒーティング装置 カーラジオ ナビゲーションシステム ダッシュボードシステム 基地局 セットトップボックス オーディオ機器

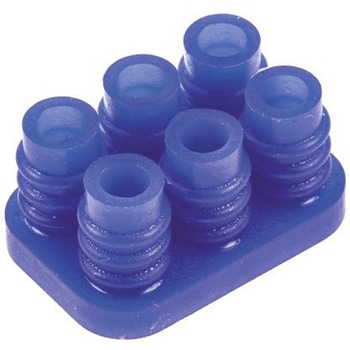

シリーズ = MATE N LOKインターフェイスシールについては、品番 ； 366-1901 366-1901 及びその他の製品シリーズを参照してください。. TE ConnectivityユニバーサルMate-N-Lokコネクタワイヤシール. TE ConnectivityユニバーサルMate-N-Lokコネクタワイヤシールは、既存のMate-N-Lokコネクタの防滴 / 耐浸水構造を構築します。2つのフリーハンギングコネクタをかん合する場合は2つのシールと1つのインターフェイスシールが必要です。ワイヤをボードに接続する場合は閉止下部ヘッダが必要です。. シールを行うには、コネクタ当たり1個のインターフェイスシール及び2個のワイヤシールを使用する必要があります。 これらのシールでは、圧着コンタクト(品番 ； 366-4376 366-4376 又は ； 366-4382 366-4382 )の使用が必須 2～15極タイプを用意

シリーズ = PIDG絶縁 = 絶縁幅 = 6.35mm適合電線サイズmm2 Min = 1.25mm2適合電線サイズmm2 Max = 2mm2適合電線サイズAWG Min = 16AWG適合電線サイズAWG Max = 14AWGスタッド径 = M3.5色 = 青全長 = 23.69mmコンタクト材質 = リン青銅UL recognised (Approvals only apply to the packs of 100， and only for those terminals marked with an asterisk). TE Connectivity PIDGスペードタング電線圧着端子. PIDG (Pre-Insulated Diamond Grip)スペードタングワイヤ圧着端子は、最も過酷な回路環境で安定した信頼性を実現するために設計されています。 これらのPIDGスペードタング端子は、精密に成形された導電性の高い銅製のボディとバレルから構成されています。 ワイヤバレルは銅と識別カラー付きのナイロンスリーブの両方に包まれています。 バレルを包んでいる銅スリーブは、圧着後の絶縁を強化し、ワイヤを曲げても絶縁体の摩耗や導体の断線が発生しません。 ナイロンスリーブは、ワイヤサイズに従って色が付いており、簡単に識別できます。 PIDGスペード端子のワイヤバレルの内側はギザ加工が施されており、圧着後のコンタクト強度と伸張強度が最大限に発揮されます。 これらのPIDG端子の構造と専用工具ダイの使用により、圧着圧力下の絶縁厚さを揃えることができます。 この圧力は、圧着領域に均等に伝達され、安定して信頼性の高い圧着が実現します。 これらのPIDGスペード端子は、ワイヤエントリがじょうご型になっており、ワイヤの束がほどけ難く、ワイヤをすばやく挿入できるため、生産性が向上します。 これらのPIDGスペード端子は、さまざまなワイヤ、バレル、スタッドのサイズの製品が用意され、幅広い配線用途で使用できる汎用ソリューションです。. 特長と利点. 導電性の高い銅製ボディ 銅製スリーブでワイヤ絶縁をしっかりと支持 コンタクト強度と伸張強度を最大化するワイヤバレルのギザ加工 スリーブの色でワイヤサイズと工具を簡単に識別 ワイヤを簡単に挿入できるじょうご型のワイヤエントリ 信頼性が高く、きれいに揃った圧着を実現. 製品用途の情報. これらのPIDGスペードタングワイヤ圧着端子は、MIL-T-7928、Type II、Class 1及び2の要件を満たすか超えているため、幅広い用途に適合します。主な用途には、装置 / 制御、照明、電源、パネルボックス、昇降装置、モータ、航空宇宙、家電などが挙げられます。

極数 = 14実装タイプ = スルーホール実装適用ピン・コンタクト = スタンダードピッチ = 2.54mm列幅 = 7.62mmフレーム種類 = はしご結線方法 = はんだ表面処理：コンタクト = ニッケルの上に錫定格電流 = 1A方向 = ストレート長さ = 17.78mm幅 = 10mm深さ = 5.1mm寸法 = 17.78 x 10 x 5.1mm定格電圧 = 250 V ac/dc℃TE Connectivity DIPLOMATEデュアルリーフ基板実装DIPソケット. DIPLOMATEデュアルリーフ(DL) DIPソケットは、打ち抜き成形デュアルワイピングコンタクト(垂直用)付属で、スルーホール基板実装タイプです。 これらのDIPLOMATEデュアルリーフ(DL) DIPソケットは、2.54 mmセンターラインの黒色熱可塑樹脂製スタック可能GFハウジングを備えています。「完全閉止下部構造」設計が採用されているため、はんだ又はフラックスの付着を防止し、またスタンドオフにより基板とのすき間が確保されており、はんだ後のクリーニングが可能です。 DIPLOMATEデュアルリーフ(DL) DIPソケットのプロファイルは、品番 ； 719-8817 719-8817 (コンポーネントを覆うタイプのプロファイル)を除いてすべて標準です。 DIPLOMATE DIPソケットには、ストレートレッグ式又は保持レッグ式のフレームが用意されています。

極数 = 9行数 = 3ピッチ = 5mmオス/メス = オスシリーズ = Metrimate併用可能製品 = 角型グリッドピン及びソケットコネクタ接続方向 = ストレート長さ = 23.8mmハウジング材質 = サーモプラスチックTE Connectivity Metrimate角型グリッドコネクタプラグハウジング. 標準の圧着コンタクトタイプIII+ (別途注文、品番 ； 160-0932 160-0932 を参照)とともに使用

抵抗 = 7.5kΩテクノロジー = 厚膜パッケージ/ケース = 2512 (6432M)許容差 = ±1%定格電力 = 3Wシリーズ = 3522動作温度 Min = -55℃動作温度 Max = +155℃2512 Format TE Connectivity 3522シリーズ電力抵抗器. TE Connectivityの3522シリーズ高電力抵抗器は、低コストで高電力の厚膜SMDデバイスです。3522高電力抵抗器は小型ながら高い定格電力が特長です。リード構造が短いので、大量生産や高頻度動作における自動配置に適しています。. 特長と利点:. 最大過負荷: 500 V 動作電圧: 250 V 3 W @ 70 ℃ 端子はマット仕上げのスズめっきニッケル 抵抗値が表記された抵抗器

シリーズ = Mini-Universal MATE-N-LOKTE ConnectivityミニユニバーサルMate-N-Lokインターフェイスシール. ウレタンフォーム製のミニユニバーサルMATE-N-LOKインターフェイスシール。ミニユニバーサルMATE-N-LOK密封型コネクタとの併用向きです。 品番 ； 864-9549 864-9549 : 2極シール 品番 ； 864-9543 864-9543 : 4極シール 品番 ； 864-9546 864-9546 及び ； 500-535 500-535 : 10極シール 寸法の詳細については、製造元のデータシートを参照してください。

極数 = 6行数 = 2ピッチ = 6.35mmタイプ = ヘッダ実装タイプ = スルーホール実装接続方向 = ストレート結線方法 = はんだ定格電流 = 12A定格電圧 = 600 Vシリーズ = Universal MATE-N-LOKコンタクト材質 = 青銅シリーズ番号 = 643424TE ConnectivityユニバーサルMATE-N-LOK / ユニバーサルMATE-N-LOK II垂直ソケットヘッダ. ユニバーサルMATE-N-LOKとユニバーサルMATE-N-LOK IIの両方のプラグハウジングにも使用できる、ユニバーサルMATE-N-LOK垂直ソケットヘッダ製品です。

シリーズ Micro MATE-N-LOKピッチ 3.0mm極数 8行数 2接続方向 ライトアングルシュラウド/アンシュラウド シュラウド実装タイプ スルーホール実装結線方法 はんだコンタクト材質 真鍮定格電流 5.0A定格電圧 250.0 VTE Connectivity mm Micro MATE-N-LOCKヘッダ. mmピッチ、UL94V-0等級の黒色又は天然色ハウジングのMicro MATE-N-LOK基板ヘッダです。ヘッダハウジングには、誤かん合防止用の極性と、ヘッダをかん合相手のケーブルコネクタのヘッダに固定するポジティブロックタブを備えています。スルーホールMicro MATE-N-LOKヘッダは、基板への確実な接続を実現するボードロック又ははんだテール保持機能を備えています。SMTバージョンは金属製の押さえクリップを備えています。これらのMicro MATE-N-LOK基板ヘッダは、IRリフロー処理に対応していて、垂直及びライトアングル構成を用意しています。これらのMicro MATE-N-LOK基板ヘッダには、かん合高4.7 mm未満の低プロファイルタイプもあります(品番2029104-x及び2029030-xを参照)。 . 特長と利点. 優れた信頼製及び性能 誤かん合防止用の極性 ケーブルコネクタへの確実な接続を実現するポジティブロックタブ 基板保持機能. 用途. これらの3 mm Micro MATE-N-LOKコネクタは、さまざまな用途で使用できるように設計されています。用途には、家電、照明、ファクトリオートメーション、データストレージ、及びセクリュティシステムがあります。低プロファイルバージョンは照明業界で使用するのに最適で、その他の用途で使用することもできます。

シリーズ AMP-LATCHピッチ 2.54mm極数 50行数 2接続方向 ストレートシュラウド/アンシュラウド シュラウド実装タイプ スルーホール実装結線方法 はんだコンタクト材質 リン青銅定格電流 1.0A定格電圧 250.0 VTE Connectivity AMP-LATCHリボンケーブルヘッダ(軍用 センター極性あり). AMP-LATCHリボンケーブル基板ヘッダコネクタは、ピッチが2.54 2.54 mmで、低プロファイルの設計になっています。このAMP-LATCHリボンケーブルヘッダは、軍用 センター極性となっており、イジェクタラッチを備えています。イジェクタラッチにより、かん合するIDCリボンケーブルレセプタクルコネクタに確実に接続したり、コネクタから簡単に取り外したりすることができます。このAMP-LATCH基板リボンケーブルヘッダコネクタのラッチには、ロングタイプとショートタイプがあります。 品番X-1761606-X及びX-1761607-Xはロングラッチを装備 品番X-1761608-X及びX-1761609-Xはショートラッチを装備 ロングラッチのコネクタは、ストレインリリーフなしでレセプタクルコネクタとかん合します。ショートラッチのコネクタは、ストレインリリーフでレセプタクルコネクタとかん合します。 . 特長と利点. 低プロファイル設計 軍用 センター極性 イジェクタラッチで確実なかん合接続と簡単な取り外しが可能 ロング ショートイジェクタラッチオプション. 用途. このAMP-LATCH基板ヘッダは、幅広い用途に適しています。主な用途: PC、事務機器、医療機器、ストレージ、ネットワーク、産業用制御装置、電気製品、電気的テストなど

シリーズ = MATE-N-LOKTE ConnectivityユニバーサルMate-N-Lokコネクタインターフェイスシール. TE ConnectivityユニバーサルMate-N-Lok防滴コネクタインターフェイスシールは、ユニバーサルMate-N-Lokシールドコネクタと併用することで、2個のぶら下げコネクタをかん合するときに防滴 / 耐浸水の接続を形成します。 これらのユニバーサルMate-N-Lokインターフェイスシールはシリコンラバー製で、TE ConnectivityユニバーサルMate-N-Lokワイヤシールと併用するように設計されています(代表品番 ； 366-1945 366-1945 を参照)。かん合するアセンブリごとに、1つのインターフェイスと2つのワイヤシールが必要です。 品番 ； 366-1850 366-1850 は2極インターフェイスシールです。 品番 ； 366-1872 366-1872 は3極インターフェイスシールです。 品番 ； 366-1888 366-1888 は4極インターフェイスシールです。 品番 ； 680-2111 680-2111 は6極インターフェイスシールです。 品番 ； 366-1901 366-1901 は9極インターフェイスシールです。 品番 ； 680-2118 680-2118 は12極インターフェイスシールです。 品番 ； 366-1939 366-1939 は15極インターフェイスシールです。 品番 ； 720-2143 720-2143 は3極の低かん合力インターフェイスシールで、IP 5/6又はIP 5/7の要件に適合します。 品番 ； 811-7027 811-7027 は、Mate-N-Lok IIハウジングと併用する4極のインターフェイスシールです。

ワイヤ寸法AWG = 18 → 14AWGワイヤ寸法mm2 = 0.8 → 2mm2製品タイプ = 圧着工具併用可能製品 = MultimateタイプIII+コンタクト使用 = ハンドラチェット = ありシリーズ = CERTI-CRIMP IITE Connectivity CERTI-CRIMP II ストレートアクション手動圧着工具. CERTI-CRIMP IIプレミアムグレードストレートアクション手動工具 (SAHT) は、幅広い端子及びコンタクトをワイヤに圧着するために使用します。このストレートアクション手動圧着工具のダイは、直線上に閉じます。これらのCERTI-CRIMP IIプレミアムグレード手動圧着工具は高品質の素材を使用した高性能設計により、 均一で高品質な端子を生産し、電気的、機械的に最高性能を発揮します。プレミアムグレード手動圧着工具は、作業者に高度な技術がなくても、指定のパラメータを満たした高品質な結線が可能です。各手動圧着工具には、圧着ダイ、位置固定、歪み取り機能があり、これらの工具で圧着された端子とコンタクトは、該当するTECの適用規格(114-)の要件を全て満たします。CERTI-CRIMP II 圧着工具には、コンタクトロケータ、サポート、ワイヤストップが付いています。品番 ； 782-1122 782-1122 、 ； 366-1816 366-1816 は、小さな端子の位置決め精度を高めるフリップロケータを装備しています。 絶縁端子の圧着用CERTI-CRIMP II圧着工具は、4 ポジションの絶縁圧着高さが調整できます。CERTI-CRIMP II ストレートアクション手動圧着工具は、作業者の技術レベルや疲労度、工具損耗の影響を受けずに、ダイが確実に底付きするよう設計されています。この圧着ツールはCERTI-CRIMP ラチェットを備え、工具のハンドルが完全に閉じてダイが底につくまでロックされるように工場で設定されています。このラチェット機構により、圧着が完了するまで工具が開き、不完全な圧着を防止できます。この圧着工具のハンドルは、さまざまな圧着力要求値を満たせるように設定できます。識別しやすいように、ワイヤサイズ情報が圧着工具のヘッドに記載されています。. 特長. 高品質素材を使用した高性能設計 特定の端子タイプ用の固定圧着ダイ 最小限の作業スキルで使用可能 CERTI-CRIMPラチェット制御により、完全な圧着サイクルを実現 コンタクトロケータやワイヤストップ付 圧着高さが調整可能 人間工学に基づいて設計されたハンドルはハンドルの加圧をプリセット ハンドル部の色分けとワイヤサイズ表示により簡単に識別 修理可能 適切な使用方法なら50000回以上の長寿命. 用途. CERTI-CRIMP II プレミアムグレードストレートアクション手動圧着工具はさまざまな端子とコンタクトの圧着に使用します。用途には、少量生産、試作品作業と修復、そのほか一貫した高品質な結線を必要とするあらゆる用途に使用できます。CERTI-CRIMP II プレミアムグレード手動圧着工具は、ほとんどの軍用、UL / CSA用途にも適合します。

極数 16行数 2オス/メス オスピッチ 1.27mm実装タイプ ケーブルマウント接続方向 ストレート結線方法 IDC定格電流 1.5A表面処理：コンタクト ニッケルの上に錫シリーズ Micro-MaTch動作温度 Min -40.0℃動作温度 Max 105.0℃定格電圧 230.0 acコンタクト材質 リン青銅TE Connectivity Micro-Match電線用オスコネクタ. 電線対基板相互接続用のMicro-MaTch IDC電線用オスリボンケーブルコネクタ製品です。これらのMicro-MaTchリボンケーブルコネクタは、1.27 mmピッチのコンパクトな省スペース設計が採用されています。このIDCコンタクトはコンタクトスプリングシステムを装備し、フレッチング腐食を防止します。メスコンタクトの位置決めスプリングは、振動や熱膨張によって発生するオスとメスのコンタクト間のずれを吸収します。コンタクトスポットのずれを防止すると、気密性の高い接続を実現し、コンタクトスプリングシステムがフレッチングを防止できます。これらのMicro-MaTch IDC電線用オスリボンケーブルコネクタには、あらかじめカバーが組み付けられています。カバーにより、圧接処理前及び圧接処理中にリボンケーブルを正確に位置決めすることができます。カバーは、コンタクトと、コネクタの両側にあるプラスチックラッチで所定の位置に固定されます。これらのMicro-MaTch電線用オスリボンケーブルコネクタは、誤かん合防止用の極性化機能を備えています。 . 特長と利点. コンパクトな省スペース設計 完全スズめっきコンタクト 耐フレッチング腐食性 気密性の高い接続 ケーブルの正確な位置決めを可能にする組み付け済みカバー 誤かん合防止用の極性化機能. 用途. これらのMicro-MaTch電線用オスリボンケーブルコネクタは、以下の広範囲な電線対基板用途での使用に最適です。. 製造 マテハン機器 制御ユニット ロボットやモータ セントラルヒーティング装置 カーラジオ ナビゲーションシステム ダッシュボードシステム 基地局 セットトップボックス オーディオ機器
