TRACO POWERのすべての商品

出力電圧 ±5V dc入力電圧範囲 18 75 dc定格電力 8W入力電圧公称 48 dc出力電流 ±800mA実装タイプ スルーホール分離式 あり出力数 2パッケージ DIP 24絶縁電圧 1.5kV dc幅 20.3mmシリーズ TEN 8WIロードレギュレーション ±5%効率 84%UL cUL60950-1、IEC EN60950-1、EN50155. UL cUL、Raylway. Traco 6.6 / W DIPシングル デュアル出力絶縁調整型DC-DCコンバータ TEN 8WIシリーズ. Traco PowerのTEN 8WIシリーズは、業界標準フットプリントのDIP-24パッケージに収められた、絶縁8 DC-DCコンバータ製品です。 この高効率整流コンバータの動作温度範囲は-40 +85 ℃です。 高性能DC-DCコンバータであるTEN 8WIシリーズは、その優れたEMC特性とEN50155認定により、鉄道及び輸送システム、ワイヤレスネットワーク、遠距離 データ通信、産業用制御システム、測定機器などの用途に最適です。. DIP 24メタルパッケージ 4:1の超ワイド入力電圧範囲: → 36、18 →75、43 160 dc 鉄道用途でEN50155認定 熱衝撃及び振動に対する耐性はEN61373に適合 最大88 %の高効率 最小負荷不要 動作温度範囲: 40 +85 リモートオン オフ 低電圧ロックアウト回路 絶縁ベースプレート付きシールドメタルケース 鉛フリー設計、RoHS対応

出力電圧 = 5V dc入力電圧範囲 = 9 → 18 V dc定格電力 = 15W入力電圧公称 = 12 V dc出力電流 = 3A実装タイプ = スルーホール分離式 = あり出力数 = 1絶縁電圧 = 1.5kV dc奥行き = 9.9mmシリーズ = THN 15最高温度 = +85℃EN60950-1、UL60950-1、IEC60950-1. CSA. 70 ℃超で1 ℃あたり3 %のディレーティングです。 MTBFはMIL-HDBK-217F (25 ℃)による値です。 適切なヒートシンクについては、品番745-1247を参照 適切なコモンモードチョーク: THN 15-12xx: 品番 ； 745-1196 745-1196 を参照 THN 15-24xx及びTHN 15-48xx: 品番 ； 745-1187 745-1187 を参照. Traco 15 Wシングル出力絶縁調整型DC-DCコンバータ - THN15シリーズ. 高電力密度、コンパクトなデザイン、ワイド入力電圧範囲の高性能な15 Wシングル出力絶縁調整型DC-DCコンバータモジュールです。 これらの高性能DC-DCコンバータモジュールは高効率であるため、-40 ℃ → +85 ℃の動作温度範囲が実現しています(ディレーティングあり)。 これらのDC-DCコンバータモジュールの主な用途は、モバイル機器、計装機器、通信及び産業電子機器の分散型電源システムです。. 高電力密度、ウルトラミニチュア25.4 x 25.4 x 9.9 mmパッケージ 2:1のワイド入力電圧範囲 調整型出力 外部抵抗器により出力電圧を調整可能 1.5 kV入出力間絶縁 最大88 %の高効率 低リプル、低ノイズ 組み込みのフィルタは外部コンポーネントありでEN55022、Class A及びFCC、Level Aに適合 リモートオン / オフ 過電圧、過負荷及び短絡保護 絶縁ベースプレート付きシールドメタルケース 業界標準のピン配列

出力電圧 = ±15V dc入力電圧範囲 = 18 → 75 V dc定格電力 = 20W入力電圧公称 = 48 V dc出力電流 = ±665mA実装タイプ = スルーホール分離式 = あり出力数 = 2パッケージ = 2 x 1インチ絶縁電圧 = 1.5kV dc幅 = 25.4mmシリーズ = TEN 20WINロードレギュレーション = ±5%効率 = 88%EN60950-1、UL60950-1、IEC60950-1. UL / cUL認定. Traco 20 Wシングル / デュアル出力絶縁調整型DC-DCコンバータ - TEN 20WINシリーズ. ワイド入力電圧範囲でコンパクトな低プロファイルデザインの高性能な20 Wシングル / デュアル出力絶縁調整型DC-DCコンバータモジュールです。 これらの高性能DC-DCコンバータモジュールは、高効率であるため、-40 ℃ → +85 ℃の動作温度範囲が実現しています。 これらのDC-DCコンバータモジュールの主な用途は、バッテリ駆動機器、通信及び産業電子機器の分散型電源システムです。. 高電力密度、25.4 x 50.8 x 6 mmパッケージ 4:1の超ワイド入力電圧範囲 調整型出力 外部抵抗器により、出力電圧は調整可能(シングル出力モデルのみ) 1.5 kV入出力間絶縁 最大89 %の高効率 最小負荷不要 組み込みのフィルタは外部コンポーネントありでEN55022、Class A及びFCC、Level Aに適合 リモートオン / オフ 過電圧、過負荷及び短絡保護 絶縁ベースプレート付きシールドメタルケース 業界標準のピン配列

出力電圧 = 5V dc入力電圧範囲 = 9 → 18 V dc定格電力 = 12W入力電圧公称 = 12 V dc出力電流 = 2.4A実装タイプ = スルーホール分離式 = あり出力数 = 1パッケージ = PDIP絶縁電圧 = 1.5kV dc長さ = 31.8mmシリーズ = THD 12最低温度 = -40℃EN60950、UL60950、IEC60950. UL / cUL認定、ファイルE188913. 60 ℃超で1 ℃たり2.5 %のディレーティング MTBFはBELLCORE TR-MWT-000332 Case I: 50 %ストレス(40℃)による値です。 デュアル出力モデル用の負荷調整は平衡負荷です。 適切なコモンモードチョークについては、品番 ； 745-1187 745-1187 を参照. Traco 12 W絶縁調整型DC-DCコンバータ - THD12シリーズ. 低プロファイルなDIP-24パッケージの高性能な12 Wシングル / デュアル出力絶縁調整型DC-DCコンバータです。 これらの高性能な絶縁型DC-DCコンバータは、組み込み入出力フィルタを備えていて、高い信頼性と長寿命を実現するセラミックコンデンサを使用したフルSMDデザインが採用されています。 これらのDC-DCコンバータの主な用途は、基板上のスペースが限られている産業電子機器、計装機器、データ通信システム、バッテリ駆動機器です。. 高電流密度、DIP-24、31.8 x 20.3 x 10.2 mmパッケージ 2:1のワイド入力電圧範囲 調整型出力 1.5 kV入出力間絶縁 最大88 %の高効率 組み込みのフィルタは外部コンポーネントなしでEN55022、Class A及びFCC、Level Aに適合 リモートオン / オフ 過負荷及び短絡保護 絶縁ベースプレート付きシールドメタルケース 業界標準ピン配列の24ピンDIP

出力電圧 = 5V dc入力電圧範囲 = 9 → 36 V dc定格電力 = 15W入力電圧公称 = 24 V dc出力電流 = 3A実装タイプ = スルーホール分離式 = あり出力数 = 1パッケージ = 密閉型絶縁電圧 = 1.6kV dc奥行き = 9.9mmシリーズ = THN 15WI最低温度 = -40℃

出力電圧 ±12V dc入力電圧範囲 18 75 dc定格電力 8W入力電圧公称 48 dc出力電流 ±335mA実装タイプ スルーホール分離式 あり出力数 2パッケージ DIP 24絶縁電圧 1.5kV dc幅 20.3mmシリーズ TEN 8WIロードレギュレーション ±5%最低温度 -40℃UL cUL60950-1、IEC EN60950-1、EN50155. UL cUL、Raylway. Traco 6.6 / W DIPシングル デュアル出力絶縁調整型DC-DCコンバータ TEN 8WIシリーズ. Traco PowerのTEN 8WIシリーズは、業界標準フットプリントのDIP-24パッケージに収められた、絶縁8 DC-DCコンバータ製品です。 この高効率整流コンバータの動作温度範囲は-40 +85 ℃です。 高性能DC-DCコンバータであるTEN 8WIシリーズは、その優れたEMC特性とEN50155認定により、鉄道及び輸送システム、ワイヤレスネットワーク、遠距離 データ通信、産業用制御システム、測定機器などの用途に最適です。. DIP 24メタルパッケージ 4:1の超ワイド入力電圧範囲: → 36、18 →75、43 160 dc 鉄道用途でEN50155認定 熱衝撃及び振動に対する耐性はEN61373に適合 最大88 %の高効率 最小負荷不要 動作温度範囲: 40 +85 リモートオン オフ 低電圧ロックアウト回路 絶縁ベースプレート付きシールドメタルケース 鉛フリー設計、RoHS対応

出力電圧 = 5V dc入力電圧範囲 = 9 → 36 V dc定格電力 = 15W入力電圧公称 = 24 V dc出力電流 = 2.95A実装タイプ = スルーホール分離式 = あり出力数 = 1絶縁電圧 = 1.5kV dc奥行き = 10.2mmシリーズ = TEN 15WI最低温度 = -40℃UL60950-1、EN60950-1、IEC60950-1 (60 Vdcまでの入力電圧、SELV制限に適合). CSAファイル番号226037. 70 ℃超で1 ℃あたり3.5 %のディレーティング 対応するヒートシンクについては、品番 ； 745-1240 745-1240 を参照してください。. Traco 15 W出力絶縁調整型DC-DCコンバータ - TEN15WIシリーズ. SMDデザインと高い信頼性を実現するセラミックチップコンデンサが採用され、-40 ℃ → +85 ℃の広い温度範囲の15 Wシングル / デュアル出力絶縁調整型DC-DCコンバータです。 これらのDC-DCコンバータの主な用途は、通信、産業用システム、バッテリ駆動機器です。. 新規設計用途には推奨できません。代替品についてはページ下を参照してください。 51 x 25 x 10 mmメタルパッケージ 4:1の超ワイド入力電圧範囲 最大86 %の超高効率 1.5 kV入出力間絶縁 組み込みのフィルタは外部コンポーネントなしでEN55022、Class A及びFCC、Level Aに適合 リモートオン / オフ制御 連続短絡保護 絶縁ベースプレート付きシールドメタルケース 業界標準のピン配列

出力電圧 = ±12V dc入力電圧範囲 = 9 → 18 V dc定格電力 = 12W入力電圧公称 = 12 V dc出力電流 = ±500mA実装タイプ = スルーホール分離式 = あり出力数 = 2パッケージ = PDIP絶縁電圧 = 1.5kV dc長さ = 31.8mmシリーズ = THD 12最低温度 = -40℃EN60950、UL60950、IEC60950. UL / cUL認定、ファイルE188913. 60 ℃超で1 ℃たり2.5 %のディレーティング MTBFはBELLCORE TR-MWT-000332 Case I: 50 %ストレス(40℃)による値です。 デュアル出力モデル用の負荷調整は平衡負荷です。 適切なコモンモードチョークについては、品番 ； 745-1187 745-1187 を参照. Traco 12 W絶縁調整型DC-DCコンバータ - THD12シリーズ. 低プロファイルなDIP-24パッケージの高性能な12 Wシングル / デュアル出力絶縁調整型DC-DCコンバータです。 これらの高性能な絶縁型DC-DCコンバータは、組み込み入出力フィルタを備えていて、高い信頼性と長寿命を実現するセラミックコンデンサを使用したフルSMDデザインが採用されています。 これらのDC-DCコンバータの主な用途は、基板上のスペースが限られている産業電子機器、計装機器、データ通信システム、バッテリ駆動機器です。. 高電流密度、DIP-24、31.8 x 20.3 x 10.2 mmパッケージ 2:1のワイド入力電圧範囲 調整型出力 1.5 kV入出力間絶縁 最大88 %の高効率 組み込みのフィルタは外部コンポーネントなしでEN55022、Class A及びFCC、Level Aに適合 リモートオン / オフ 過負荷及び短絡保護 絶縁ベースプレート付きシールドメタルケース 業界標準ピン配列の24ピンDIP

出力電圧 = ±15V dc入力電圧範囲 = 9 → 36 V dc定格電力 = 15W入力電圧公称 = 24 V dc出力電流 = ±500mA実装タイプ = スルーホール分離式 = あり出力数 = 2絶縁電圧 = 1.5kV dc奥行き = 10.2mmシリーズ = TEN 15WI最高温度 = +85℃UL60950-1、EN60950-1、IEC60950-1 (60 Vdcまでの入力電圧、SELV制限に適合). CSAファイル番号226037. 70 ℃超で1 ℃あたり3.5 %のディレーティング 対応するヒートシンクについては、品番 ； 745-1240 745-1240 を参照してください。. Traco 15 W出力絶縁調整型DC-DCコンバータ - TEN15WIシリーズ. SMDデザインと高い信頼性を実現するセラミックチップコンデンサが採用され、-40 ℃ → +85 ℃の広い温度範囲の15 Wシングル / デュアル出力絶縁調整型DC-DCコンバータです。 これらのDC-DCコンバータの主な用途は、通信、産業用システム、バッテリ駆動機器です。. 新規設計用途には推奨できません。代替品についてはページ下を参照してください。 51 x 25 x 10 mmメタルパッケージ 4:1の超ワイド入力電圧範囲 最大86 %の超高効率 1.5 kV入出力間絶縁 組み込みのフィルタは外部コンポーネントなしでEN55022、Class A及びFCC、Level Aに適合 リモートオン / オフ制御 連続短絡保護 絶縁ベースプレート付きシールドメタルケース 業界標準のピン配列

出力電圧 = ±12V dc入力電圧範囲 = 18 → 36 V dc定格電力 = 12W入力電圧公称 = 24 V dc出力電流 = ±500mA実装タイプ = スルーホール分離式 = あり出力数 = 2パッケージ = PDIP絶縁電圧 = 1.5kV dc奥行き = 10.2mmシリーズ = THD 12最低温度 = -40℃EN60950、UL60950、IEC60950. UL / cUL認定、ファイルE188913. 60 ℃超で1 ℃たり2.5 %のディレーティング MTBFはBELLCORE TR-MWT-000332 Case I: 50 %ストレス(40℃)による値です。 デュアル出力モデル用の負荷調整は平衡負荷です。 適切なコモンモードチョークについては、品番 ； 745-1187 745-1187 を参照. Traco 12 W絶縁調整型DC-DCコンバータ - THD12シリーズ. 低プロファイルなDIP-24パッケージの高性能な12 Wシングル / デュアル出力絶縁調整型DC-DCコンバータです。 これらの高性能な絶縁型DC-DCコンバータは、組み込み入出力フィルタを備えていて、高い信頼性と長寿命を実現するセラミックコンデンサを使用したフルSMDデザインが採用されています。 これらのDC-DCコンバータの主な用途は、基板上のスペースが限られている産業電子機器、計装機器、データ通信システム、バッテリ駆動機器です。. 高電流密度、DIP-24、31.8 x 20.3 x 10.2 mmパッケージ 2:1のワイド入力電圧範囲 調整型出力 1.5 kV入出力間絶縁 最大88 %の高効率 組み込みのフィルタは外部コンポーネントなしでEN55022、Class A及びFCC、Level Aに適合 リモートオン / オフ 過負荷及び短絡保護 絶縁ベースプレート付きシールドメタルケース 業界標準ピン配列の24ピンDIP

出力電圧 ±12V dc入力電圧範囲 9 36 dc定格電力 12W入力電圧公称 24 dc出力電流 ±500mA実装タイプ スルーホール分離式 あり出力数 2パッケージ DIP 24絶縁電圧 1.5kV dc幅 20.3mmシリーズ THD 12WIロードレギュレーション ±1%最低温度 -40℃UL60950-1、IEC EN60950-1. UL cUL. Traco 12 W出力絶縁調整型DC-DCコンバータ THD12WIシリーズ. Traco Power THD 12 WIシリーズは、業界標準フットプリントのDIP-24パッケージに収納された、高性能な12 W絶縁DC-DCコンバータです。 これらの効率の高い整流コンバータを使用すれば、-40 +85 ℃の動作温度が実現します。 THD 12WIシリーズは、入力と出力の両方に対して組み込みフィルタを備えているので、外部フィルタの必要性を最小限に抑えることができます。 これらのDC-DCコンバータは、過負荷と過電圧に対する保護だけでなく、リモートオン オフも備えています。 THD 12WI DC-DC電源は、セラミックコンデンサのみを使用した完全なSMD設計で、高い信頼性と長い製品寿命を保証します。 このコンバータの一般的用途は、基板上のスペースが限られている産業電子機器、計装機器、データ通信システム、バッテリ駆動機器です。. 高出力密度: 12 W、DIP 24パッケージ 4:1の超ワイド入力電圧範囲 最大85 %の超高効率 I/O絶縁: 1500 入力フィルタはEN55022Aに適合(外部コンポーネント不要) リモートオン オフ 低電圧ロックアウト回路 絶縁ベースプレート付きシールドメタルケース 連続短絡保護 動作温度範囲: 40 +85 鉛フリー設計、RoHS対応

出力電圧 ±15V dc入力電圧範囲 9 36 dc定格電力 12W入力電圧公称 24 dc出力電流 ±400mA実装タイプ スルーホール分離式 あり出力数 2パッケージ DIP 24絶縁電圧 1.5kV dc幅 20.3mmシリーズ THD 12WIロードレギュレーション ±1%最低温度 -40℃UL60950-1、IEC EN60950-1. UL cUL. Traco 12 W出力絶縁調整型DC-DCコンバータ THD12WIシリーズ. Traco Power THD 12 WIシリーズは、業界標準フットプリントのDIP-24パッケージに収納された、高性能な12 W絶縁DC-DCコンバータです。 これらの効率の高い整流コンバータを使用すれば、-40 +85 ℃の動作温度が実現します。 THD 12WIシリーズは、入力と出力の両方に対して組み込みフィルタを備えているので、外部フィルタの必要性を最小限に抑えることができます。 これらのDC-DCコンバータは、過負荷と過電圧に対する保護だけでなく、リモートオン オフも備えています。 THD 12WI DC-DC電源は、セラミックコンデンサのみを使用した完全なSMD設計で、高い信頼性と長い製品寿命を保証します。 このコンバータの一般的用途は、基板上のスペースが限られている産業電子機器、計装機器、データ通信システム、バッテリ駆動機器です。. 高出力密度: 12 W、DIP 24パッケージ 4:1の超ワイド入力電圧範囲 最大85 %の超高効率 I/O絶縁: 1500 入力フィルタはEN55022Aに適合(外部コンポーネント不要) リモートオン オフ 低電圧ロックアウト回路 絶縁ベースプレート付きシールドメタルケース 連続短絡保護 動作温度範囲: 40 +85 鉛フリー設計、RoHS対応

出力電圧 = 15V dc入力電圧範囲 = 9 → 36 V dc定格電力 = 20W入力電圧公称 = 24 V dc出力電流 = 1.33A実装タイプ = スルーホール分離式 = あり出力数 = 1パッケージ = 2 x 1インチ絶縁電圧 = 1.5kV dc幅 = 25.4mmシリーズ = TEN 20WINロードレギュレーション = ±0.5%最低温度 = -40℃EN60950-1、UL60950-1、IEC60950-1. UL / cUL認定. Traco 20 Wシングル / デュアル出力絶縁調整型DC-DCコンバータ - TEN 20WINシリーズ. ワイド入力電圧範囲でコンパクトな低プロファイルデザインの高性能な20 Wシングル / デュアル出力絶縁調整型DC-DCコンバータモジュールです。 これらの高性能DC-DCコンバータモジュールは、高効率であるため、-40 ℃ → +85 ℃の動作温度範囲が実現しています。 これらのDC-DCコンバータモジュールの主な用途は、バッテリ駆動機器、通信及び産業電子機器の分散型電源システムです。. 高電力密度、25.4 x 50.8 x 6 mmパッケージ 4:1の超ワイド入力電圧範囲 調整型出力 外部抵抗器により、出力電圧は調整可能(シングル出力モデルのみ) 1.5 kV入出力間絶縁 最大89 %の高効率 最小負荷不要 組み込みのフィルタは外部コンポーネントありでEN55022、Class A及びFCC、Level Aに適合 リモートオン / オフ 過電圧、過負荷及び短絡保護 絶縁ベースプレート付きシールドメタルケース 業界標準のピン配列

出力電圧 = 5V dc入力電圧範囲 = 36 → 75 V dc定格電力 = 15W入力電圧公称 = 48 V dc出力電流 = 3A実装タイプ = スルーホール分離式 = あり出力数 = 1絶縁電圧 = 1.5kV dc長さ = 25.4mmシリーズ = THN 15最低温度 = -40℃

出力電圧 = 5V dc入力電圧範囲 = 18 → 75 V dc定格電力 = 15W入力電圧公称 = 48 V dc出力電流 = 2.95A実装タイプ = スルーホール分離式 = あり出力数 = 1絶縁電圧 = 1.5kV dc長さ = 25.4mmシリーズ = TEN 15WI最低温度 = -40℃UL60950-1、EN60950-1、IEC60950-1 (60 Vdcまでの入力電圧、SELV制限に適合). CSAファイル番号226037. 70 ℃超で1 ℃あたり3.5 %のディレーティング 対応するヒートシンクについては、品番 ； 745-1240 745-1240 を参照してください。. Traco 15 W出力絶縁調整型DC-DCコンバータ - TEN15WIシリーズ. SMDデザインと高い信頼性を実現するセラミックチップコンデンサが採用され、-40 ℃ → +85 ℃の広い温度範囲の15 Wシングル / デュアル出力絶縁調整型DC-DCコンバータです。 これらのDC-DCコンバータの主な用途は、通信、産業用システム、バッテリ駆動機器です。. 新規設計用途には推奨できません。代替品についてはページ下を参照してください。 51 x 25 x 10 mmメタルパッケージ 4:1の超ワイド入力電圧範囲 最大86 %の超高効率 1.5 kV入出力間絶縁 組み込みのフィルタは外部コンポーネントなしでEN55022、Class A及びFCC、Level Aに適合 リモートオン / オフ制御 連続短絡保護 絶縁ベースプレート付きシールドメタルケース 業界標準のピン配列

出力電圧 5V dc入力電圧範囲 18 75 dc定格電力 12W入力電圧公称 48 dc出力電流 2.4A実装タイプ スルーホール分離式 あり出力数 1パッケージ DIP 24絶縁電圧 1.5kV dc奥行き 10.2mmシリーズ THD 12WIロードレギュレーション ±0.5%最低温度 -40℃UL60950-1、IEC EN60950-1. UL cUL. Traco 12 W出力絶縁調整型DC-DCコンバータ THD12WIシリーズ. Traco Power THD 12 WIシリーズは、業界標準フットプリントのDIP-24パッケージに収納された、高性能な12 W絶縁DC-DCコンバータです。 これらの効率の高い整流コンバータを使用すれば、-40 +85 ℃の動作温度が実現します。 THD 12WIシリーズは、入力と出力の両方に対して組み込みフィルタを備えているので、外部フィルタの必要性を最小限に抑えることができます。 これらのDC-DCコンバータは、過負荷と過電圧に対する保護だけでなく、リモートオン オフも備えています。 THD 12WI DC-DC電源は、セラミックコンデンサのみを使用した完全なSMD設計で、高い信頼性と長い製品寿命を保証します。 このコンバータの一般的用途は、基板上のスペースが限られている産業電子機器、計装機器、データ通信システム、バッテリ駆動機器です。. 高出力密度: 12 W、DIP 24パッケージ 4:1の超ワイド入力電圧範囲 最大85 %の超高効率 I/O絶縁: 1500 入力フィルタはEN55022Aに適合(外部コンポーネント不要) リモートオン オフ 低電圧ロックアウト回路 絶縁ベースプレート付きシールドメタルケース 連続短絡保護 動作温度範囲: 40 +85 鉛フリー設計、RoHS対応

出力電圧 = 3.3V dc入力電圧範囲 = 9 → 36 V dc定格電力 = 20W入力電圧公称 = 24 V dc出力電流 = 5.5A実装タイプ = スルーホール分離式 = あり出力数 = 1パッケージ = 2 x 1インチ絶縁電圧 = 1.5kV dc幅 = 25.4mmシリーズ = TEN 20WINロードレギュレーション = ±0.5%最低温度 = -40℃EN60950-1、UL60950-1、IEC60950-1. UL / cUL認定. Traco 20 Wシングル / デュアル出力絶縁調整型DC-DCコンバータ - TEN 20WINシリーズ. ワイド入力電圧範囲でコンパクトな低プロファイルデザインの高性能な20 Wシングル / デュアル出力絶縁調整型DC-DCコンバータモジュールです。 これらの高性能DC-DCコンバータモジュールは、高効率であるため、-40 ℃ → +85 ℃の動作温度範囲が実現しています。 これらのDC-DCコンバータモジュールの主な用途は、バッテリ駆動機器、通信及び産業電子機器の分散型電源システムです。. 高電力密度、25.4 x 50.8 x 6 mmパッケージ 4:1の超ワイド入力電圧範囲 調整型出力 外部抵抗器により、出力電圧は調整可能(シングル出力モデルのみ) 1.5 kV入出力間絶縁 最大89 %の高効率 最小負荷不要 組み込みのフィルタは外部コンポーネントありでEN55022、Class A及びFCC、Level Aに適合 リモートオン / オフ 過電圧、過負荷及び短絡保護 絶縁ベースプレート付きシールドメタルケース 業界標準のピン配列

出力電圧 = 5V dc入力電圧範囲 = 18 → 36 V dc定格電力 = 15W入力電圧公称 = 24 V dc出力電流 = 3A実装タイプ = スルーホール分離式 = あり出力数 = 1絶縁電圧 = 1.5kV dc奥行き = 9.9mmシリーズ = THN 15最高温度 = +85℃

出力電圧 = 15V dc入力電圧範囲 = 18 → 75 V dc定格電力 = 20W入力電圧公称 = 48 V dc出力電流 = 1.33A実装タイプ = スルーホール分離式 = あり出力数 = 1パッケージ = 2 x 1インチ絶縁電圧 = 1.5kV dc幅 = 25.4mmシリーズ = TEN 20WINロードレギュレーション = ±0.5%効率 = 87%EN60950-1、UL60950-1、IEC60950-1. UL / cUL認定. Traco 20 Wシングル / デュアル出力絶縁調整型DC-DCコンバータ - TEN 20WINシリーズ. ワイド入力電圧範囲でコンパクトな低プロファイルデザインの高性能な20 Wシングル / デュアル出力絶縁調整型DC-DCコンバータモジュールです。 これらの高性能DC-DCコンバータモジュールは、高効率であるため、-40 ℃ → +85 ℃の動作温度範囲が実現しています。 これらのDC-DCコンバータモジュールの主な用途は、バッテリ駆動機器、通信及び産業電子機器の分散型電源システムです。. 高電力密度、25.4 x 50.8 x 6 mmパッケージ 4:1の超ワイド入力電圧範囲 調整型出力 外部抵抗器により、出力電圧は調整可能(シングル出力モデルのみ) 1.5 kV入出力間絶縁 最大89 %の高効率 最小負荷不要 組み込みのフィルタは外部コンポーネントありでEN55022、Class A及びFCC、Level Aに適合 リモートオン / オフ 過電圧、過負荷及び短絡保護 絶縁ベースプレート付きシールドメタルケース 業界標準のピン配列

出力電圧 = 12V dc入力電圧範囲 = 36 → 75 V dc定格電力 = 12W入力電圧公称 = 48 V dc出力電流 = 1A実装タイプ = スルーホール分離式 = あり出力数 = 1パッケージ = PDIP絶縁電圧 = 1.5kV dc奥行き = 10.2mmシリーズ = THD 12最低温度 = -40℃EN60950、UL60950、IEC60950. UL / cUL認定、ファイルE188913. 60 ℃超で1 ℃たり2.5 %のディレーティング MTBFはBELLCORE TR-MWT-000332 Case I: 50 %ストレス(40℃)による値です。 デュアル出力モデル用の負荷調整は平衡負荷です。 適切なコモンモードチョークについては、品番 ； 745-1187 745-1187 を参照. Traco 12 W絶縁調整型DC-DCコンバータ - THD12シリーズ. 低プロファイルなDIP-24パッケージの高性能な12 Wシングル / デュアル出力絶縁調整型DC-DCコンバータです。 これらの高性能な絶縁型DC-DCコンバータは、組み込み入出力フィルタを備えていて、高い信頼性と長寿命を実現するセラミックコンデンサを使用したフルSMDデザインが採用されています。 これらのDC-DCコンバータの主な用途は、基板上のスペースが限られている産業電子機器、計装機器、データ通信システム、バッテリ駆動機器です。. 高電流密度、DIP-24、31.8 x 20.3 x 10.2 mmパッケージ 2:1のワイド入力電圧範囲 調整型出力 1.5 kV入出力間絶縁 最大88 %の高効率 組み込みのフィルタは外部コンポーネントなしでEN55022、Class A及びFCC、Level Aに適合 リモートオン / オフ 過負荷及び短絡保護 絶縁ベースプレート付きシールドメタルケース 業界標準ピン配列の24ピンDIP

出力電圧 = 12V dc入力電圧範囲 = 9 → 18 V dc定格電力 = 15W入力電圧公称 = 12 V dc出力電流 = 1.3A実装タイプ = スルーホール分離式 = あり出力数 = 1絶縁電圧 = 1.5kV dc奥行き = 9.9mmシリーズ = THN 15最高温度 = +85℃

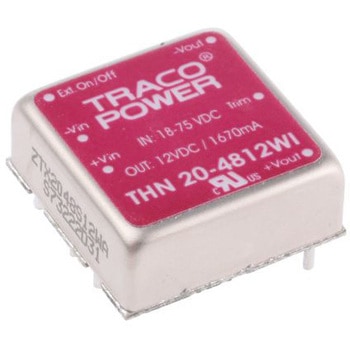

出力電圧 = 12V dc入力電圧範囲 = 18 → 75 V dc定格電力 = 20W入力電圧公称 = 48 V dc出力電流 = 1.67A実装タイプ = スルーホール分離式 = あり出力数 = 1パッケージ = 1 x 1 in絶縁電圧 = 1.5kV dc長さ = 25.4mmシリーズ = THN 20WIロードレギュレーション = ±1%最低温度 = -40℃適切なヒートシンクについては、品番 ； 745-1247 745-1247 を参照してください。適切なコモンモードチョークについては品番 ； 745-1187 745-1187 を参照してください。. Traco 20W シングル / デュアル出力 安定化絶縁型DC-DCコンバータ - THN 20WI シリーズ. 高電力密度、広い入力電圧範囲、最小負荷時の低入力電流特性を備えた20 W シングル / デュアル出力安定化絶縁型高性能なDC-DCコンバータモジュールです。これらの安定化絶縁型高性能なDC-DCコンバータモジュールは、高効率で、ヒートシンクを使用した場合、75 ℃ または85℃ までの温度範囲において動作できます。これらのDC-DCコンバータは、バッテリ駆動機器、計装機器、通信と産業電子機器の分散型電源システムなどによく使われています。. 超小型サイズ：1.0インチx1.0インチx0.4インチ 絶縁ベースプレート付きシールドメタルケース 4：1の広い入力電圧範囲 最大90%の超高効率 出力電圧を調整可能 リモートオン / オフ制御 動作温度範囲 -40℃ → +75℃ 、ヒートシンク使用時は最大85℃ I/O 絶縁電圧：1，500 Vdc 入力フィルタは外付け部品なしでEN55022クラスAに適合 最小負荷不要

出力電圧 = 12V dc入力電圧範囲 = 43 → 160 V dc定格電力 = 8W入力電圧公称 = 72 V dc出力電流 = 666mA実装タイプ = スルーホール分離式 = あり出力数 = 1パッケージ = DIP 24絶縁電圧 = 1.5kV dc幅 = 20.3mmシリーズ = TEN 8WIロードレギュレーション = ±0.5%代表規格 = CE℃

Traco TEP シリーズは、2 ： 1 の幅広い入力電圧範囲の絶縁高性能 DC/DC コンバータモジュールのファミリで、頑丈で業界標準のハーフブリックパッケージで密閉されています。小型金属製パッケージ 2 ： 1 の幅広い入力電圧範囲： 16.5 → 36、33 → 75 V dc 最大93%の超高効率 最小負荷条件なし ソフトスタート 調整可能な出力電圧+10 / -20 %

強化 I/O 絶縁：定格 5000 V ac、動作電圧 1000 V ac 超高絶縁 Peak 電圧： 9000 V dc ( 1 s ) コモンモード過渡耐性( dv/dt )： 15 kV/ μ s 動作温度範囲： -40 → +90 ℃ (ディレーティングなし 無負荷時消費電力： 96 → 192 mW 最大87 %の高効率 2 ： 1 入力電圧範囲： 4.5 → 9、9 → 18、18 → 36、36 → 75 V dc 過負荷、過電圧、短絡から保護します 3年間の製品保証

この Traco DC/DC コンバータは、優れた電気仕様に加え、欧州の EMC や低電圧指令に完全に準拠することが重要で、高い信頼性と長寿命が求められるあらゆる用途向けに設計されています。コンパクト、金属エンクロージャ、ねじ止め端子台付き 2:1のワイド入力範囲 I/O絶縁: 1500 V dc 入力逆極性保護 最小負荷不要 ソフトスタートと低突入電流 過負荷/短絡保護

強化 I/O 絶縁：定格 5000 V ac、動作電圧 1000 V ac 超高絶縁 Peak 電圧： 9000 V dc ( 1 s ) コモンモード過渡耐性( dv/dt )： 15 kV/ μ s 動作温度範囲： -40 → +90 ℃ (ディレーティングなし 無負荷時消費電力： 96 → 192 mW 最大87 %の高効率 2 ： 1 入力電圧範囲： 4.5 → 9、9 → 18、18 → 36、36 → 75 V dc 過負荷、過電圧、短絡から保護します 3年間の製品保証

強化 I/O 絶縁：定格 5000 V ac、動作電圧 1000 V ac 超高絶縁 Peak 電圧： 9000 V dc ( 1 s ) コモンモード過渡耐性( dv/dt )： 15 kV/ μ s 動作温度範囲： -40 → +85 ℃ (ディレーティングなし) 無負荷時消費電力： 120 → 240 mW 最大89 %の高効率 2 ： 1 入力電圧範囲： 9 → 18、18 → 36、36 → 75 V dc 過負荷、過電圧、短絡から保護します 3年間の製品保証

Traco THN 10WIR シリーズ 12 V / 10 W DC/DC コンバータは、過酷な環境で最高の信頼性を実現できるように設計されています。電磁干渉、振動、熱衝撃に対する耐性が向上しており、6 面シールドの 1 インチ x 1 インチ金属パッケージに収められています。動作温度範囲: 40 → +80℃ (ディレーティングなし) 最大90 %の高効率 3000 V ac I/O絶縁 過負荷及び短絡に対する保護 リモートオン / オフ及びトリム機能

Traco THN 10WIR シリーズ ± 5 V / 10 W DC/DC コンバータは、過酷な環境で最高の信頼性を実現できるように設計されています。電磁干渉、振動、熱衝撃に対する耐性が向上しており、6 面シールドの 1 インチ x 1 インチ金属パッケージに収められています。動作温度範囲: 40 → +80℃ (ディレーティングなし) 最大90 %の高効率 3000 V ac I/O絶縁 過負荷及び短絡に対する保護 リモートオン / オフ及びトリム機能

強化 I/O 絶縁：定格 5000 V ac、動作電圧 1000 V ac 超高絶縁 Peak 電圧： 9000 V dc ( 1 s ) コモンモード過渡耐性( dv/dt )： 15 kV/ μ s 動作温度範囲： -40 → +90 ℃ (ディレーティングなし 無負荷時消費電力： 96 → 192 mW 最大87 %の高効率 2 ： 1 入力電圧範囲： 4.5 → 9、9 → 18、18 → 36、36 → 75 V dc 過負荷、過電圧、短絡から保護します 3年間の製品保証

200WIRシリーズの絶縁、高性能DC-DCコンバータモジュールは、超ワイドな4:1入力電圧範囲に対応し、頑丈な金属ケースに収容されています。熱対流性の優れた高出力ブロック 動作温度: -40 → +70℃、ディレーティングなし 耐衝撃性と耐振性を向上 4:1の超ワイド入力電圧範囲 鉄道用途でEN50155認定

100WIRシリーズの絶縁、高性能DC-DCコンバータモジュールは、超ワイドな4:1入力電圧範囲に対応し、頑丈な金属ケースに収容されています。動作温度: -40 → +85℃、ディレーティングなし 耐衝撃性と耐振性を向上 4:1の超ワイド入力電圧範囲 鉄道用途でEN50155認定 最大90 %の優れた効率
