「mto」の検索結果

MTO-EV002は、東芝製の単相DCモータドライバICを使用したモータ制御の評価基板です。搭載しているTC78B002FTGは、単相軸流ファン用モータのデジタル制御方式のドライバICです。デジタル制御回路によってモータに流れる電流を正弦波状に制御し、出力波形の振幅や位相、変調方式などを外部からコントロールできます。矩形波駆動方式と比べ、モータの回転をスムーズにし、モータ効率の向上や騒音の低減が可能です。また、VSP端子を使って回転数制御電圧を入力することもできます。

東芝製のモータドライバIC(TC78H620FNG)の評価基板 MTO-EV011FNG(TC78H620FNG)は、ダイレクトPWM制御システムに対応した2チャンネルのブラシ付きDCモータドライバICの評価ボードです。ブラシ付きDCモータを2台またはバイポーラステッピングモータを1台駆動できます。TC78H620FNGは、出力トランジスタにDMOS構造を採用したデュアルHブリッジドライバICです。 この評価ボードは、2つのブラシ付きモータをダイレクトPWM駆動によって制御することができ、ステッピングモータ用のコネクタを取り付けることでステッピングモータ制御も可能です。 過電流検出回路(ISD) 過熱検出回路(TSD) 低電圧検出回路(UVLO) 貫通電流防止機能内蔵

東芝製のモータドライバIC(TC78H610FNG)の評価基板 MTO-EV011FNG(TC78H610FNG)は、ダイレクトPWM制御システムに対応した2チャンネルのブラシ付きDCモータドライバICの評価ボードです。ブラシ付きDCモータを2台またはバイポーラステッピングモータを1台駆動できます。TC78H610FNGは、出力トランジスタにDMOS構造を採用したデュアルHブリッジドライバICです。 この評価ボードは、2つのブラシ付きモータをダイレクトPWM駆動によって制御することができ、ステッピングモータ用のコネクタを取り付けることでステッピングモータ制御も可能です。 過電流検出回路(ISD) 過熱検出回路(TSD) 低電圧検出回路(UVLO)

東芝製のモータドライバIC(TB6642FTG)の評価基板 MTO-EV008FTG(TB6642FTG)は、ダイレクトPWM制御システムに対応したブラシ付きDCモータドライバICの評価ボードです。TB6642FGは、出力トランジスタにMOS構造を採用したDCモータ駆動用のフルブリッジドライバICです。低ON抵抗のMOSプロセス、およびPWM駆動方式を採用し、熱効率のよいモータ駆動が可能です。また、2つの入力信号により、正転/逆転/ショートブレーキ/ストップの4モードを選択できます。このモータドライバICの定格は50V/4.5Aですが、モータへの供給電圧が36V以上の場合は、電流範囲を4.0A以下に設定して使用してください。 出力電流:4.5A(max) PWM制御可能 正転/逆転/ショートブレーキ/ストップ 過電流検出回路(ISD) 過電流検出値設定可能 過電流検出時間設定可能 過電圧検出回路(VSD) 熱遮断回路(TSD) 低下電圧検出回路(UVLO) 貫通電流防止時間内蔵 TSD/ISD復帰動作の選択可能

東芝製のステッピングモータドライバIC(TB67S269FTG)の評価基板 MTO-EV005FTG(TB67S269FTG)は、東芝製のクロック入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S269FTGは、PWMチョッパ型2相バイポーラ駆動、クロック入力制御方式のステッピングモータドライバです。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.8Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TB67S141FTG)の評価基板 MTO-EV004FTG(TB67S141FTG)は、東芝製のステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S141FTGは、PWMチョッパ型2相ユニポーラ駆動で、PHASE制御方式のステッピングモータドライバです。出力耐圧84V、最大電流3.0Aが可能で、ユニポーラ型ステッピングモータを1チップで駆動できます。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(0.25Ω)の出力MOSFETを内蔵 ブレーキモードを搭載 スタンバイモード(省電力)を搭載 エラーフラグ出力(過電流/過熱検出機能動作時)機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) 低電圧検出(POR)を内蔵 内部回路制御用VCCレギュレータを内蔵 固定オフ時間を外付け部品で設定可能

東芝製のモータドライバIC(TB6641FTG)の評価基板 MTO-EV008FTG(TB6641FTG)は、定電流PWM制御方式とダイレクトPWM制御方式の両方に対応したブラシ付きDCモータドライバICの評価ボードです。TB6641FTGは、出力トランジスタにMOS構造を採用したDCモータ駆動用のフルブリッジドライバICです。低ON抵抗のMOSプロセス、およびPWM駆動方式を採用し、熱効率のよいモータ駆動が可能です。また、2つの入力信号により、正転/逆転/ショートブレーキ/ストップの4モードを選択できます。このモータドライバICの定格は50V/4.5Aですが、モータへの供給電圧が36V以上の場合は、電流範囲を4.0A以下に設定して使用してください。 この評価ボードは、定電流PWM制御方式とダイレクトPWM制御方式に対応しており、ブラシ付きDCモータを定電流PWM駆動で制御する場合は、R2に実装されているショート抵抗(0Ω)を外し、定電流PWM制御に適した電流検出抵抗に交換します。 出力電流:4.5A(max) PWM制御可能 正転/逆転/ショートブレーキ/ストップ 過電流検出回路(ISD) 過電流検出時間設定可能 過電圧検出回路(VSD) 熱遮断回路(TSD) 低下電圧検出回路(UVLO) 貫通電流防止時間内蔵

東芝製のステッピングモータドライバIC(TB67S149FTG)の評価基板 MTO-EV004FTG(TB67S149FTG)は、東芝製のステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S149FTGは、PWMチョッパ型2相ユニポーラ駆動で、クロック入力制御方式のステッピングモータドライバです。出力耐圧84V、最大電流3.0Aが可能で、ユニポーラ型ステッピングモータを1チップで駆動できます。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(0.25Ω)の出力MOSFETを内蔵 ブレーキモードを搭載 スタンバイモード(省電力)を搭載 エラーフラグ出力(過電流/過熱検出機能動作時)機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) 低電圧検出(POR)を内蔵 内部回路制御用VCCレギュレータを内蔵 固定オフ時間を外付け部品で設定可能

東芝製のモータドライバIC(TB6641FG)の評価基板 MTO-EV008FG(TB6641FG)は、定電流PWM制御方式とダイレクトPWM制御方式の両方に対応したブラシ付きDCモータドライバICの評価ボードです。TB6641FGは、出力トランジスタにMOS構造を採用したDCモータ駆動用のフルブリッジドライバICです。低ON抵抗のMOSプロセス、およびPWM駆動方式を採用し、熱効率のよいモータ駆動が可能です。また、2つの入力信号により、正転/逆転/ショートブレーキ/ストップの4モードを選択できます。このモータドライバICの定格は50V/4.5Aですが、モータへの供給電圧が36V以上の場合は、電流範囲を4.0A以下に設定して使用してください。 この評価ボードは、定電流PWM制御方式とダイレクトPWM制御方式に対応しており、ブラシ付きDCモータを定電流PWM駆動で制御する場合は、R2に実装されているショート抵抗(0Ω)を外し、定電流PWM制御に適した電流検出抵抗に交換します。 PWM制御可能 正転/逆転/ショートブレーキ/ストップ 過電流検出回路(ISD) 過電流検出時間設定可能 過電圧検出回路(VSD) 熱遮断回路(TSD) 低下電圧検出回路(UVLO) 貫通電流防止時間内蔵

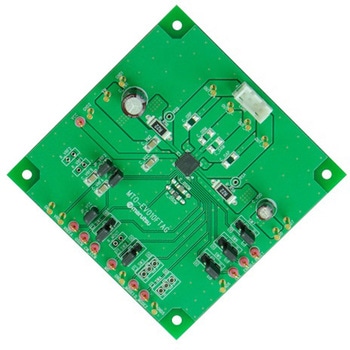

東芝製のステッピングモータドライバIC(TB67S213FTAG)の評価基板 MTO-EV010FTAG(TB67S213FTAG)は、東芝製のフェーズ入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S213FTAGは、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V、最大電流2.5Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.53Ω)の出力MOSFETを内蔵 パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TB62262FTAG)の評価基板 MTO-EV010FTAG(TB62262FTAG)は、東芝製のクロック入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB62262FTAGは、PWMチョッパ型2相バイポーラ駆動、クロック入力制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V、最大電流1.5Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.8Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TB67S101AFNG)の評価基板 MTO-EV009FNG(TB67S101AFNG)は、東芝製のフェーズ入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S101AFNGは、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧50V、最大電流4.0Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.49Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のモータドライバIC(TB6569FTG)の評価基板 MTO-EV008FTG(TB6569FTG)は、定電流PWM制御方式とダイレクトPWM制御方式の両方に対応したブラシ付きDCモータドライバICの評価ボードです。TB6569FTGは、出力トランジスタにMOS構造を採用したDCモータ駆動用のフルブリッジドライバICです。低ON抵抗のMOSプロセス、およびPWM駆動方式を採用し、熱効率のよいモータ駆動が可能です。また、2つの入力信号により、正転/逆転/ショートブレーキ/ストップの4モードを選択できます。このモータドライバICの定格は50V/4.5Aですが、モータへの供給電圧が36V以上の場合は、電流範囲を4.0A以下に設定して使用してください。 この評価ボードは、定電流PWM制御方式とダイレクトPWM制御方式に対応しており、ブラシ付きDCモータを定電流PWM駆動で制御する場合は、R2に実装されているショート抵抗(0Ω)を外し、定電流PWM制御に適した電流検出抵抗に交換します。 出力電流:4.5A(max) PWM制御可能 正転/逆転/ショートブレーキ/ストップ 過電流検出回路(ISD) 過電流検出値設定可能 過電流検出時間設定可能 過電圧検出回路(VSD) 熱遮断回路(TSD) 低下電圧検出回路(UVLO) 貫通電流防止時間内蔵

東芝製のモータドライバIC(TB6569FG)の評価基板 MTO-EV008FG(TB6569FG)は、定電流PWM制御方式とダイレクトPWM制御方式の両方に対応したブラシ付きDCモータドライバICの評価ボードです。TB6569FGは、出力トランジスタにMOS構造を採用したDCモータ駆動用のフルブリッジドライバICです。低ON抵抗のMOSプロセス、およびPWM駆動方式を採用し、熱効率のよいモータ駆動が可能です。また、2つの入力信号により、正転/逆転/ショートブレーキ/ストップの4モードを選択できます。このモータドライバICの定格は50V/4.5Aですが、モータへの供給電圧が36V以上の場合は、電流範囲を4.0A以下に設定して使用してください。 この評価ボードは、定電流PWM制御方式とダイレクトPWM制御方式に対応しており、ブラシ付きDCモータを定電流PWM駆動で制御する場合は、R2に実装されているショート抵抗(0Ω)を外し、定電流PWM制御に適した電流検出抵抗に交換します。 PWM制御可能 正転/逆転/ショートブレーキ/ストップ 過電流検出回路(ISD) 過電流検出値設定可能 過電流検出時間設定可能 過電圧検出回路(VSD) 熱遮断回路(TSD) 低下電圧検出回路(UVLO) 貫通電流防止時間内蔵

東芝製のステッピングモータドライバIC(TB67S109AFNG)の評価基板 MTO-EV009FNG(TB67S109AFNG)は、東芝製のクロック入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S109AFNGは、PWMチョッパ型2相バイポーラ駆動、クロック入力制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧50V、最大電流4.0Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.49Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TB67S215FTAG)の評価基板 MTO-EV010FTAG(TB67S215FTAG)は、東芝製のクロック入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S215FTAGは、PWMチョッパ型2相バイポーラ駆動、クロック入力制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V、最大電流2.5Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.53Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TB67S261FTG)の評価基板 MTO-EV005FTG(TB67S261FTG)は、東芝製のフェーズ入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S261は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.8Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のブラシ付きモータドライバIC(TB67H400AHG)の評価基板 MTO-EV006HG(TB67H400AHG)は、東芝製のPWMチョッパ方式ブラシ付きモータドライバICを搭載したモータ制御の評価ボードです。TB67H400AHGは、定電流PWM制御方式、ダイレクトPWM制御方式の両方に対応した2chのブラシ付きモータドライバで、2個のブラシ付きモータを独立に制御できます。出力耐圧50V、最大定格電流4.0A/chを実現し、出力部の並列制御機能(Largeモード)を使用して、最大定格電流8.0A/1chのブラシ付きモータドライバとしても使用できます。 PWM定電流駆動、ダイレクトPWM駆動に対応 正転/逆転/ブレーキ/STOP(OFF)の4モードに対応 低オン抵抗(上下和=0.49Ω)の出力MOSFETを内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCC レギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のモータドライバIC(TB67S101AFTG)の評価基板 MTO-EV005FTG(TB67S101AFTG)は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバの評価ボードです。BiCDプロセスを採用し、出力耐圧50V、最大定格電流2.0Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。 BiCDプロセスによるモノリシックIC バイポーラ型ステッピングモータを1チップにて駆動可能。 PWM定電流駆動 / 2相、1-2相、W1-2相の励磁駆動に対応。 低オン抵抗(上下和=0.49Ω(typ))の出力MOSFETを内蔵。 高効率定電流制御(Advanced Dynamic Mixed Decay)機能を採用。 高耐圧+大電流 (絶対最大定格、動作保証条件を参照)を実現。 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、パワーオンリセット(POR))を内蔵。 内部回路動作用のVCCレギュレータを内蔵。 モータのチョッピング周波数を外付部品にて調整可能。

東芝製のステッピングモータドライバIC(TB62261FTAG)の評価基板 MTO-EV010FTAG(TB62261FTAG)は、東芝製のフェーズ入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB62261FTAGは、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V、最大電流1.5Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.8Ω)の出力MOSFETを内蔵 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のブラシ付きモータドライバIC(TB67H400AFTG)の評価基板 MTO-EV005FTG(TB67H400AFTG)は、東芝製のPWMチョッパ方式ブラシ付きモータドライバICを搭載したモータ制御の評価ボードです。TB67H400AFTGは、定電流PWM制御方式、ダイレクトPWM制御方式の両方に対応した2chのブラシ付きモータドライバで、2個のブラシ付きモータを独立に制御できます。出力部の並列制御機能を内蔵しており、1チャンネルの大電流駆動にも対応可能です。 PWM定電流駆動、ダイレクトPWM駆動に対応 正転/逆転/ブレーキ/STOP(OFF)の4モードに対応 低オン抵抗(上下和=0.49Ω)の出力MOSFETを内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCC レギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のモータドライバIC(TB67H301FTG)の評価基板 MTO-EV012FTGは、ダイレクトPWM駆動、定電流PWM駆動の両方に対応したブラシ付きDCモータドライバICの評価ボードです。TB67H301FTGは、出力トランジスタにDMOS構造を採用したDCモータ駆動用フルブリッジドライバICです。出力耐圧40V/出力電流3.0Aで、低ON抵抗のDMOSプロセス、およびPWM駆動方式を採用し、熱効率のよいモータ駆動が可能です。また、2つの入力信号により、正転/逆転/ショートブレーキ/ストップの4モードを選択できます。 この評価ボードは、定電流PWM制御方式とダイレクトPWM制御方式に対応しており、ブラシ付きDCモータを定電流PWM駆動で制御する場合は、R2に実装されているショート抵抗(0Ω)を外し、定電流PWM制御に適した電流検出抵抗に交換します。 PWM制御可能 定電流PWM制御可能 正転/逆転/ショートブレーキ/ストップ 過電流検出回路(ISD) 熱遮断回路(TSD) 低下電圧検出回路(LVD) 貫通電流防止時間内蔵

東芝製のステッピングモータドライバIC(TB67S103AFTG)の評価基板 MTO-EV005FTG(TB67S103AFTG)は、東芝製のシリアル入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S103AFTGは、PWMチョッパ型2相バイポーラ駆動、3線シリアルインターフェース方式とクロック入力制御方式を併用したステッピングモータドライバです。3線シリアルインターフェースでTB67S103Aの動作設定を、クロック入力制御でモータの回転制御を行います。また、ID設定を行うことで、同一シリアルバスで最大4個のTB67S103Aに対し個別の動作設定を行うことができます。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動を簡単に試すことができます。 ID(2ビット)の設定が可能 低オン抵抗(上下和=0.49Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のブラシ付きモータドライバIC(TB67H400AHG)の評価基板 MTO-EV009FNG(TB67H400AFNG)は、東芝製のPWMチョッパ方式ブラシ付きモータドライバICを搭載したモータ制御の評価ボードです。TB67H400AFNGは、定電流PWM制御方式、ダイレクトPWM制御方式の両方に対応した2chのブラシ付きモータドライバで、2個のブラシ付きモータを独立に制御できます。出力耐圧50V、最大定格電流4.0A/chを実現し、出力部の並列制御機能(Largeモード)を使用して、最大定格電流8.0A/1chのブラシ付きモータドライバとしても使用できます。 PWM定電流駆動、ダイレクトPWM駆動に対応 正転/逆転/ブレーキ/STOP(OFF)の4モードに対応 低オン抵抗(上下和=0.49Ω)の出力MOSFETを内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCC レギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

TB6600FGは、東芝デバイス&ストレージ社製のPWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧50V、最大定格電流4.5Aを実現しています。 本評価ボードにはICを評価するために必要な部品を実装しており、PWM定電流駆動により、2相、1-2相、W1-2相、2W1-2相、4W1-2相の各励磁駆動をすぐ試すことができます。 ステッピングモータの低騒音+低振動を、本評価ボードを使って体感してください。 モータ出力コネクタ：DF1BZ-4P-2.5DSA(ヒロセ電機)

TB6612FNGは、東芝デバイス&ストレージ社製の出力トランジスタにDMOS構造を採用したデュアルブリッジドライバICです。2つのブラシ付きDCモータをダイレクトPWM制御により駆動することができます。出力耐圧15V、最大定格電流3.2Aを実現しています。

TB6608FNGは、東芝デバイス&ストレージ社製のPWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧15V、最大定格電流0.8Aを実現しています。 本評価ボードにはICを評価するために必要な部品を実装しており、PWM定電流駆動により、2相、1-2相、W1-2相、2W1-2相の各励磁駆動をすぐに試すことができます。 ステッピングモータの低騒音+低振動を、本評価ボードを使用して体感してください。 モータ出力コネクタ：DF1BZ-4P-2.5DSA(ヒロセ電機)

TB62214Aは、東芝デバイス&ストレージ社製のPWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧が40V 、最大定格電流が2.0Aを実現しています。 本評価ボードにはICを評価するために必要な部品を実装しており、PWM定電流駆動により、2相、1-2相、W1-2相の各励磁駆動をすぐに試すことができます。ステッピングモータの低騒音+低振動を本評価ボードを使って体感してください。 モータ出力コネクタ：DF1BZ-4P-2.5DSA(ヒロセ電機)

TB67S142NGは、東芝デバイス&ストレージ社製のPWMチョッパ型2相ユニポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、モータ駆動電圧45V、最大定格電流3.0Aを実現しています。 本評価ボードにはICを評価するために必要な部品を実装しており、PWM定電流駆動により、2相、1-2相、W1-2相の各励磁駆動をすぐに試すことができます。 ステッピングモータの低騒音+低振動を、本評価ボードを使って体感してください。

TB67S141NGは、東芝デバイス&ストレージ社製のPWMチョッパ型2相ユニポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、モータ駆動電圧45V、最大定格電流3.0Aを実現しています。 本評価ボードにはICを評価するために必要な部品を実装しており、PWM定電流駆動により、2相、1-2相、W1-2相の各励磁駆動をすぐに試すことができます。 ステッピングモータの低騒音+低振動を、本評価ボードを使って体感してください。

東芝製のステッピングモータドライバIC(TB67S111PG)の評価基板 TB67S111PGは、フルパラレルに対応したソレノイドドライバ/ユニポーラモータドライバです。BiCDプロセスを採用し電源電圧45 V、出力耐圧80 V/出電流1.5 A/ch(絶対最大定格)を実現しています。 最大で4つのソレノイドを同時に駆動可能(4 chシンクドライバ)で、ユニポーラ型ステッピングモータを1チップで駆動可能です。 本評価ボードではIC評価をするための部品を実装しており、ソレノイドを駆動することや、ユニポーラ型ステッピングモータを、定電圧にて2相励磁、1-2相励磁で駆動することができます。TB67S111の制御性を是非、体感してみて下さい。 BiCD プロセスによるモノリシック IC 最大で 4 つのソレノイドを同時に駆動可能。(4 ch シンクドライバ) 質量 1.11 g (標準) ユニポーラ型ステッピングモータを 1 チップで駆動可能 各出力に過電流検出機能(自動復帰/時間制御)を内蔵 デバイス全体の異常を検出する過熱検出機能(自動復帰/時間制御)を内蔵 過熱検出フラグ出力(ERR)端子 低オン抵抗(0.25 Ω(typ.))の出力 MOSFET を内蔵 高耐圧/大電流(絶対最大定格および動作範囲を参照) 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、低電圧検出(POR))を内蔵 内部回路制御用 VCC レギュレータを内蔵しエラー出力機能のプルアップ先として使用可能

TB67S149HGは、東芝デバイス&ストレージ社製のPWMチョッパ型2相ユニポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、モータ駆動電圧45V、最大定格電流3.0Aを実現しています。 本評価ボードにはICを評価するために必要な部品を実装しており、PWM定電流駆動により、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。 ステッピングモータの低騒音+低振動を、本評価ボードを使って体感してください。

東芝製のブラシDCモータドライバIC(TB67H410NG)の評価基板 TB67H410は、定電流PWM制御方式、ダイレクトPWM制御方式の両方に対応した、2chのブラシDCモータドライバで、2つのブラシDCモータを独立制御可能です。 BiCDプロセスを採用し、出力耐圧50V、最大定格電流2.5A/chを実現しています。 Largeモードを使用した場合は、最大定格電流5.0Aの1chのブラシDCモータドライバとしても使用できます。 本評価ボードではIC評価をするための部品を実装しており、定電流PWM駆動、ダイレクトPWM駆動にて、ブラシDCモータを制御することが可能です。 BiCDプロセスによるモノリシックIC 最大2つのDCブラシモータを1チップで駆動可能。 PWM定電流駆動，ダイレクトPWM駆動に対応。 正転/逆転/ブレーキ/STOP(OFF)の4モードに対応。 低オン抵抗(上下和=0.8Ω(typ.))の出力MOSFETを内蔵。 高耐圧+大電流 を実現。 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、パワーオンリセット(POR))を内蔵。 内部回路動作用のVCCレギュレータを内蔵。 モータのチョッピング周波数を外付け部品で調整可能。

TB62218Aは、東芝デバイス&ストレージ社製のPWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧が40V 、最大定格電流が2.0Aを実現しています。 本評価ボードにはICを評価するために必要な部品を実装しており、PWM定電流駆動により、2相、1-2相、W1-2相の各励磁駆動をすぐに試すことができます。 ステッピングモータの低騒音+低振動を、本評価ボードを使用して体感してください。 モータ出力コネクタ：DF1BZ-4P-2.5DSA(ヒロセ電機)

TB67H302HGは、東芝デバイス&ストレージ社製の定電流PWM制御方式、ダイレクトPWM制御方式の両方に対応した2chのブラシ付きDCモータドライバICで、2つのブラシ付きDCモータを独立に制御することができます。BiCDプロセスを採用し、出力耐圧50V、最大定格電流5.0A/chを実現しています。

東芝製のステッピングモータドライバIC(TB67B000FG)の評価基板 TB67B000FG は、高圧PWM 方式用の3相DC ブラシレスモータドライバです。正弦波PWM/広角通電コントローラと高耐圧ドライバの2 in 1 (MCP) 構造となっております。マイコンからの速度制御信号(アナログ) により直接、3相DCブラシレスモータを速度可変できます。 IGBT の3相ブリッジを内蔵しており、最大定格電圧500V 、最大定格電流2.0A/chを実現しています。 本評価ボードではモータを評価をするための部品を実装しており、外付けのホール素子とモータを接続することで、モータを制御することが可能です。 TB67B000FGを使った3相ブラシレスDCモータの制御性を是非、体感してみて下さい。 コントローラと高耐圧ドライバの MCP 構造 正弦波 PWM 駆動と広角通電駆動を選択可 IGBT の三相ブリッジを内蔵 発振回路内蔵 (キャリヤ周波数 = fosc/252 (Hz) ) 電流制限、熱遮断回路、低電源電圧監視、モータ拘束検出機能を内蔵 電圧レギュレータ回路内蔵 (VREG = 7 V (標準)、30 mA (最大)、Vrefout = 5 V (標準)、35 mA (最大))

TB67S141HGは、東芝デバイス&ストレージ社製のPWMチョッパ型2相ユニポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、モータ駆動電圧45V 、最大定格電流3.0Aを実現しています。 本評価ボードにはICを評価するために必要な部品を実装しており、PWM定電流駆動により、2相、1-2相、W1-2相の各励磁駆動をすぐに試すことができます。 ステッピングモータの低騒音+低振動を、本評価ボードを使って体感してください。

東芝製のステッピングモータドライバIC(TB67S158NG)の評価基板 TC67S158は、2相ユニポーラ駆動のデュアルステッピングモータドライバです。BiCDプロセスを採用し、モータ駆動電圧80V、最大定格電流1.5Aを実現しています。制御方式は、Full Parallel制御方式、シリアル制御方式に対応しています。 本評価ボードではIC評価をするための部品を実装しており、定電圧駆動にて、2相、1-2相の各励磁駆動をすぐ試すことができます。 2相ユニポーラステッピングモータ最大2個を1チップにて駆動可能 高耐圧/大電流 BiCDプロセスによる出力段の低オン抵抗化(Ron=0.5Ω(標準))を実現 内部回路制御用VCCレギュレータを内蔵。(VM電源のみで動作可能) 定電圧駆動可能(2相、1-2相励磁駆動に対応) 過熱検出回路(TSD)、過電流検出回路(ISD)、VM電源のパワーオンリセット回路を内蔵 過熱検出(TSD)または過電流検出(ISD)機能動作時に外部にALERT信号として出力可能

ブラシレスモータードライバIC(TB67B000HG)の評価基板 TB67B000HGは、高圧PWM方式用の3相DCブラシレスモータードライバです。正弦波PWM/広角通電コントローラと高耐圧ドライバの2 in 1(MCP)構造となっております。マイコンからの速度制御信号(アナログ)により直接、3相DCブラシレスモータを速度可変できます IGBTの3相ブリッジを内蔵しており、最大定格電圧500V、最大定格電流2.0A/chを実現しています。 本評価ボードではモータを評価をするための部品を実装しており、外付けのホール素子とモータを接続することで、モータを制御することが可能です。 発振回路内蔵 (キャリヤ周期 = fosc/252 (Hz) ) 電流制限、熱遮断回路、低電源電圧監視、モータ拘束検出機能を内蔵 レギュレータ回路内蔵 (Vreg = 7 V (typ.)， 30 mA (max)， Vrefout = 5 V (typ.)， 35 mA (max))

東芝製のステッピングモータドライバIC(TB62269FTAG)の評価基板 TB62269は、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V 、最大定格電流1.8Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。 PWM 定電流駆動 CLK 入力制御 2 相、1-2 相、W1-2 相、2W1-2 相、4W1-2 相、8W1-2 相の励磁駆動が可能 BiCD プロセスによる出力段低オン抵抗 高耐圧 / 大電流 熱検出回路(TSD)、過電流検出回路(ISD)、パワーオンリセット回路(POR) 内部回路動作用VCC レギュレータ内蔵のため、VM 電源だけで動作可能 チョッピング周波数は外部抵抗、コンデンサで設定可能
