EBM PAPSTの冷却(制御機器)

ファンサイズ = 119 x 119mm外形寸法 = 119 x 119mm材料 = プラスチックネジ穴の間隔 = 105mm外高 = 119mm外部幅 = 119mmebm-papstプッシュオンファンガード. 角型軸流ファン用のつや消し黒の一体型プッシュオンプラスチックガード

電源電圧 12 dc高さ 80mm幅 80mm奥行 25mm風量 45m3/h騒音レベル 21dBファン回転速度 2050rpmセンサータイプ タコメータベアリングタイプ スリーブebm-papst 8400 NシリーズDC軸流ファン、タコメータ出力付き. DC軸流ファンとは. DC軸流ファンは、大風量で風圧が中程度のエアフローを生み出せるようになっています。軸流ファンは、翼に囲まれ、プロペラと同じように動作するインペラを備えています。ファンのモーターは、インペラのハブに一体化され、コンパクトなファンユニットを実現しています。インペラは、回転するモーターシャフトと平行な方向に空気を引き込み、同じ方向に空気を排出します。軸流ファンは、取り付け穴の開いたフランジ付きハウジングに囲まれており、機器の内部に取り付けられるようになっています。. 効率的で信頼性の高いモーター. 外部ローターモーター: 回転シャフトが電磁コイルに囲まれている従来の内部ローターモーターとは異なり、ebm-papstのファンは外部ローターモーターを採用しています。外部ローターモーターでは、回転するシェル内に磁気コイルが収納されています。この設計の利点は、外部ローターモーターがよりコンパクトなサイズになり、より効率的に動作し、内部ローターモーターよりも過熱する傾向が少ないことです。 ブラシレスモーター: このDCファンは、電気的スイッチングを、金属ブラシではなく電子回路で行うブラシレスモーターを採用しています。ブラシレスモーターは、すり減るブラシがないので、ACモーターより効率的で信頼性が高く、寿命が長くなっています。また、ブラシレスモーターの内蔵の電子回路により、追加のインターフェースオプションやモーター保護機能をファンに組み込むこともできます。. 精巧に設計. ebm-papstコンパクトAC軸流ファンのファンインペラとハウジングの内側の形状は、最先端のコンピュータソフトウェアを使用して精巧に設計されています。ブレードは、空気力学的に設計され、2つの平面で動的にバランスが取れるようになっており、最適な性能が得られます。空気出力とモーター性能は、ファンのサイズにきっちりと合わせてあり、背圧が高くても低騒音で動作します。. タコメータ出力. この8400 N/2GH DC軸流ファンには、ファンの回転速度の計測信号を出力する電子タコメータが組み込まれています。この信号は、ファンの独立した配線で転送されます。この機能により、ファンのモーター速度を絶えず外部から監視することができます。. ebm-papst 8400 N/2GHシリーズの主な特長と利点. 性能: 33 ；sup>；3 ；/sup>；/h 最大79 ；sup>；3 ；/sup>；/h、タイプによって異なる 低、中、高速タイプを用意 タコメータ出力でファン回転速度を監視可能 インペラハブと一体化したファンモーターがコンパクトファンユニットを形成 効率的で信頼性の高いブラシレスモーター ストラットの上を通る排気 コンパクトな80 80 mmデザイン、取り付け深さ25 mm 効率と性能を最大化する精巧な設計 低騒音で耐衝撃性に優れたPAPST Sintecスリーブベアリングと、高周囲温度に対応しており長寿命の耐久性に優れたボールベアリングから選択可能 ノイズレベルが低く効率の高い空力設計ブレード 機器に設置するための取り付け穴が開いたフランジ付きハウジング ガラス繊維強化プラスチック製のハウジングとインペラを採用した軽量設計 逆極性保護及びロックロータ保護 IP20保護 サービス寿命: 117500時間以上. ファンを接続する方法. この8400 NシリーズDC軸流ファンは、被覆が剥離された末端にスズめっきが施された、AWG 24、TR-64の単線を備えています。品番 426-360 426-360 ； 426-332 426-332 ； 426-376 426-376 ； 613-7439 613-7439 ； 426-354 426-354 には、3ピンMolexコネクタが装着されています。. どのようなアクセサリがありますか。. 金属製及びプラスチック製のフィンガーガード: 品番 826-1376 826-1376 ； 826-1379 826-1379 ； 250-870 250-870 ； 101-8068 101-8068 ； 512-569 512-569 ； 826-1373 826-1373 フィルタファンガード: 品番 221-336 221-336 ； 507-911 507-911 ； 200-7659 200-7659. 用途. このDC軸流ファンは、さまざまな機器やシステムの熱気又は冷気を換気できるようになっています。主な用途:. オーディオ ビデオ ケータリング 制御機器 データストレージ 家庭用電気機器 電子機器 暖房、換気 ラボ レーザー 照明 機械、工業 製薬 電力最適化 電源

電源電圧 12 dc高さ 119mm幅 119mm電流 Max 2.66A風量 355m3/h騒音レベル 67dBファン回転速度 6800rpmセンサータイプ タコメータベアリングタイプ ボールDC コンパクト軸流ファン. 電子的に整流された外部ローターモーターを備えた DC ファンです 逆極性、 PTC 抵抗によるブロッキングと過負荷に対する電子保護、部分的インピーダンス保護 ガラス繊維強化プラスチック PA のインペラ、アースラグ M4 8 ねじのハウジング リード AWG22 TR64 を介した外部接続、被覆除去済み、スズめっきエンド

電源電圧 12 dcAC/DC動作 DCmm幅 119mm電流 Max 1.8A風量 310m3/h騒音レベル 65dBファン回転速度 6000rpmセンサータイプ タコメータベアリングタイプ ボールDC コンパクト軸流ファン. 電子的に整流された外部ローターモーターを備えた DC ファンです 逆極性、 PTC 抵抗によるブロッキングと過負荷に対する電子保護、部分的インピーダンス保護 ガラス繊維強化プラスチック PA のインペラ、アースラグ M4 8 ねじのハウジング リード AWG22 TR64 を介した外部接続、被覆除去済み、スズめっきエンド

電源電圧 24 dc高さ 80mm幅 80mm奥行 38mm風量 222m3/h騒音レベル 71dBファン回転速度 14000rpmセンサータイプ タコメータベアリングタイプ ボールメーカー品番末尾の'P'はPWM制御可能を示します DCPファンコントローラは別売り: 品番 6670377 6670377 ； 6670371 6670371 ； 6670380 6670380 ； 6670383 6670383 ； 6670387 6670387 ； 6670396 6670396. S-Force高性能コンパクトファン. 6300TD シリーズは、高性能と Allied を組み合わせたコンパクトなソリューションです。 閉ループ速度制御と監視が可能になり、用途ではますます重要になっています。 このファンシリーズは、サーバー、 TCA システム、通信機器、インバータドライブ、その他のさまざまな産業用途などの高性能電子部品の冷却に特に適しています。. 600m /h から最大 930m /h までのパフォーマンス(モデルにより異なる) PWM 制御入力 オープンコレクタタコメータ信号出力を標準装備 DCP および TMS コントローラと互換性があります S-Force ファミリ

電源電圧 24 dcAC/DC動作 DCmm幅 119mm奥行 38mm風量 160m3/h騒音レベル 44dBファン回転速度 2800rpmベアリングタイプ スリーブebm-papst DCスリーブベアリングファン. ebm-papst DCスリーブベアリングファンは、幅広い用途に最適なソリューションです。ガラス繊維強化プラスチックの素材と完全内蔵型電子整流ファンを採用しています。 逆極性に対する電子的保護を特長とするebm-papst DCファンは、極性が正しい場合にのみ作動します。 さらに、これらのファンは、ブロッキングや過負荷に対してインピーダンス保護を備えています。. 材質: ガラス繊維強化プラスチック 完全内蔵型電子整流ファン 逆極性及びロッキングに対する保護

電源電圧 24 dcAC/DC動作 DCmm幅 119mm奥行 38mm終結タイプ リードワイヤm3/h騒音レベル 42dBファン回転速度 3300rpmベアリングタイプ ボールIP定格 IP20ebm-papst Compact DC軸流ファン. ebm-papstが提供するこれらの軸流ファンは、高パフォーマンスで耐久性に優れたコンパクトなDC軸流ファンを必要とする冷却用途に最適です。マザーボードに設置する場合でも、冷凍冷蔵庫内、又は単なる電子機器用冷却ファンとして使用する場合であっても、ebm-papstのコンパクト軸流ファンは優れた選択肢です。どのモデルも高い信頼性と優れた品質を誇ります。 . 特長と利点.? PBTプラスチック製ハウジング、PAプラスチック製インペラ 逆極性に対する完全保護 ロック防止 ボールベアリング設計 電力@24 dc. 軸流ファンとは. 軸流ファンは、エアコンやコンピュータなど日常用途で一般的に使用されているファンの一種です。これにより、空気とガス(用途によって異なる)が、このファンを真っすぐに通って軸方向に流れます。入口と出口の両方で、空気 ガスの流れを軸方向にすることができます。最も一般的なタイプでは、同様の動作をする、従来のダクト付きファンよりもブレードの枚数が少ない傾向があります。. フィンガーガードはありますか?. はい、フィンガーガードはファンが露出する環境に最適です。品番 ； 826-1363 826-1363 は、潜在的な事故を防止します。. ボールベアリングとスリーブベアリングの違いは何ですか?. ボールベアリング軸流ファンは、スリーブベアリングタイプよりも寿命が長い傾向があり、過酷な環境でははるかに有用であることが知られています。軸流ファン内部のボールベアリングは、蒸発の影響を受けにくい厚い潤滑剤でコーティングされているため、最終的に寿命が長くなります。. 逆極性とは. 逆極性は電子機器内の故障で、感電の危険を引き起こす可能性があります。これに対して機器が保護されていない場合、健康と安全性の問題が発生する可能性があり、補修も簡単ではありません。ebm-papstの4400軸流ファンシリーズは、この危険に対して保護されているので安心です。

電源電圧 24 dc高さ 80mm消費電力 10.8W奥行 38mm終結タイプ リードワイヤmm騒音レベル 55dBファン回転速度 8400rpmセンサータイプ タコメータベアリングタイプ ボールIP定格 IP20DC軸流ジェットファン. 電子的に整流された外部ローターモーターを搭載した DC ファン。 高電力密度のコンパクトな設計。 圧縮 硬質カーブおよび低ノイズ係数。 ガラス繊維強化プラスチック、 PBTP ハウジング、 PA インペラのファン ロータを時計回りに回転方向に向けて、ストラットの上に排気します。 2 リード AWG22 TR64 経由の外部接続、被覆除去済みのスズめっきエンド

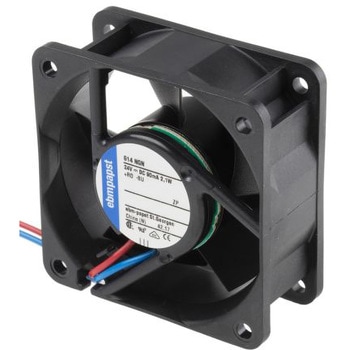

電源電圧 24 dcAC/DC動作 DCmm幅 60mm電流 Max 121mA風量 56m3/h騒音レベル 41dBファン回転速度 6850rpmベアリングタイプ ボールebm-papst DCボールベアリング軸流ファン. ebm-papstの600Nシリーズの軸流ファンは、冷却と通気のための優れたオプションです。ボールベアリングの構造により、ファンは任意の方向に取り付けることができます。スリーブベアリングのオプションに優る長寿命と動作温度により、このシリーズは、必要なほぼすべての用途に最適です。どのモデルも高い信頼性と優れた品質を誇ります。 . 特長と利点. ガラス繊維強化プラスチック 完全内蔵型電子整流ファン 逆極性保護 容易に設置できるように精巧に配線接続済み. 軸流ファンとは. 軸流ファンは、エアコンやコンピュータなど日常用途で一般的に使用されているファンの一種です。これにより、空気とガス(用途によって異なる)が、このファンを真っすぐに通って軸方向に流れます。空気 ガスの流れを軸方向にでき、入口、出口ともにそのようにできます。最も一般的なタイプでは、同様の動作をする、従来のダクト付きファンよりもブレードの枚数が少ない傾向があります。. ボールベアリングの利点. ボールベアリング軸流ファンは、スリーブベアリングタイプよりも寿命が長い傾向があり、過酷な環境でははるかに有用であることが知られています。軸流ファンのボールベアリングは、蒸発の影響を受けにくい厚い潤滑剤でコーティングされているため、最終的に寿命が長くなります。. 逆極性とは. 逆極性は、感電の危険性を生むことがあり、電子機器を損傷させる最小限の能力があります。これらのebm-papst軸流ファンは、この結果に対する優れた電子保護を実現します。. フィンガーガードは用意されていますか。. 安全性に問題がある場合は、良好なフィンガーガードによって優れた保護が得られ、安全基準を完全に満たすことができます。RS品番 ； 250-892 250-892 をご確認ください

電源電圧 12 dcAC/DC動作 DCmm幅 60mm電流 Max 200mA風量 43m3/h騒音レベル 37dBファン回転速度 5600rpmベアリングタイプ スリーブebm-papst 600シリーズスリーブベアリングDC軸流ファン. ebm-papstの600シリーズのDC軸流ファンは、高性能と省スペースサイズを両立するように設計されています。このシリーズの軸流ファンは、スリーブベアリングを搭載しているため、中心軸が環境要因からコスト効率よく保護されています。この結果、多くの熱管理用途に適したシンプルで経済的な設計になっています。 効率的なブラシレスドライブを採用し、逆極性を防止する通信電子部品を組み込んだこのシリーズのファンは、信頼性と使いやすさを両立しています。 . 特長と利点.? 低プロファイル 低消費電力 ストラット越しに排気 逆極性及びロッキングに対する保護 電子通信機能搭載 ガラス繊維強化プラスチック製. 用途. このコンパクトファンは、ACTA (高度な通信コンピューティングアーキテクチャ)の設備に最適です。つまり、さまざまな用途に使えるということです。 キャビネットの冷却 スイッチネットワーク 電源システム 通信 医療. よくある質問. Q: スリーブベアリングファンは、ボールベアリングファンよりどのような点が優れているのですか? A: 通常、ボールベアリングファンの方がスリーブベアリングよりも厳しい条件で長く稼働できますが、スリーブベアリングには、構造が単純でコスト効果が高いというメリットがあります。スリーブベアリングは設計が単純なので耐衝撃性にも優れています。 Q: 使いやすいですか? A: ねじ止めで簡単に取り付けられ、必要な通信電子部品も設計に組み込まれているため、このDC軸流ファンを設置して運転するのは簡単です。 Q: このファンは、競合他社製品よりどのような点が優れているのですか? A: コンパクトで薄型の設計のため、低プロファイル用途に便利です。省スペースが優先される場合は、このモデルのファンが最適です。

電源電圧 = 24 V dcAC/DC動作 = DCmm幅 = 40mm電流 Max = 33mA終結タイプ = リードワイヤm3/h騒音レベル = 22dBファン回転速度 = 5400rpmベアリングタイプ = スリーブIP定格 = IP20VDE， CSA， UL. DCファン 小型冷却. コンポーネントや高熱部分の直接冷却用のスリーブ軸受DCモータのファン 過負荷保護と逆接続防止機能付き

電源電圧 12 dcAC/DC動作 DC消費電力 12W奥行 51mm風量 350m3/h騒音レベル 50dBファン回転速度 2850rpmベアリングタイプ ボールebm-papst DCスリーブベアリングファン. ebm-papst DCスリーブベアリングファンは、幅広い用途に最適なソリューションです。ガラス繊維強化プラスチックの素材と完全内蔵型電子整流ファンを採用しています。 逆極性に対する電子的保護を特長とするebm-papst DCファンは、極性が正しい場合にのみ作動します。 さらに、これらのファンは、ブロッキングや過負荷に対してインピーダンス保護を備えています。. 材質: ガラス繊維強化プラスチック 完全内蔵型電子整流ファン 逆極性及びロッキングに対する保護

電源電圧 = 12 V dcブロアタイプ = 横流AC/DC動作 = DC風量 = 75m3/hシリーズ = QG 030高さ = 47.5mm幅 = 201mm奥行 = 50mm寸法 = 47.5 x 201 x 50mmファン回転速度 = 4400rpm騒音レベル = 49dBベアリングタイプ = ボール整流タイプ = エレクトロニックebm-papst 接線方向送風ebm-papst CrossFlow 接線ブロワは、 75 m 3 /h のエアフローと、定格供給電圧 12 V dc を備えています。洗浄可能なフィルタ、内部フィルタガード、固定具付きフロントグリルを備えています。この製品の優れた特長は、比較的低いカウンタ圧力での高風量と非常に優れたノイズ特性です。また、ユニットは、モータを底にして水平又は垂直に取り付けることもできます。これは、 AWG 24 、 TR 64 接続の単線の高品質硬質アルミで製造されています。長さは 47.5 mm 、幅は 201 mm 、奥行きは 50 mm です。コンパクトで高効率です。特長と利点インペラはアルミニウム製 PSC (永久スプリットコンデンサ)モータ。モータ内のベアリング及びカウンタベアリグはボールベアリング 突出部はアルミニウム製 エンドプレートは黒粉体コーティング塗装仕上げ 整流タイプは電子です グリル付きのブロワーにはフィルタメディア付属用途ストーブジャケットの冷却 蓄熱式ヒーター オーバーヘッドプロジェクタ 日焼けのベッド エアコンと暖房ユニット認定DIN41494 UL認定 CE認証

電源電圧 = 24 V dcブロアタイプ = 遠心分離AC/DC動作 = DC風量 = 40m3/hシリーズ = RL 90 N高さ = 120.6mm幅 = 120.6mm奥行 = 37.3mm寸法 = 120.6 x 120.6 x 37.3mmファン回転速度 = 2500rpm騒音レベル = 58dBベアリングタイプ = ボール取り付け穴の間隔 = 104.8 x 100.8mm整流タイプ = エレクトロニック垂直取り付け穴の間隔 = 104.8mmebm-papst DC 遠心ファンebm-papst 遠心ファンは、ファン速度 2500 rpm で 40 m 3 /h のエアフローを備え、供給電圧定格は 24 V dc です。遠心式フラットパックラジアルコンパクトファンです。速度信号、ボールベアリング、及びワイヤリードの電源接続で有効になります。このファンは、ガラス繊維強化プラスチックインペラのスクロールハウジングを備えています。ファン速度により、シングルストランド 22 AWG 、 TR 64 リード、及び順方向カーブインペラを使用して、軸流空気の吸気と遠心排気が排気口方向から出力されます。この DC 軸流コンパクトファンは、中程度の圧力を発生させる高エア性能に適しています。ファンブレードを通過するエアの流れは回転軸に対して平行です。特長と利点スペースが限られた用途向けに設計されています 空気の流れは、吸気に対して直角になっています 高い静圧性能 接続はワイヤ終端です ロックによるローター保護 ボールベアリングタイプ 高温低電力動作用途セントラルエアコンユニット又はビルの換気システム 自動車 鉄道 電子製品 医療 家庭 通気 空調 冷却システム認定UL認定 CSA VDE CE認証

ファンサイズ = 200mm外形寸法 = 240 x 240mm材料 = プラスチックコーティングスチールネジ穴の間隔 = 240mmカラー = シルバー外高 = 240mm外部幅 = 240mm軸流ファンフィンガーガード. 軸流ファン用の産業標準サイズのスチール製フィンガーガードです 2 点を備えた 172 x 172 を除く、 4 つの標準固定ポイント

フィルタタイプ = フィルター付きファンファンサイズ = 172 x 150mm寸法 = 226 x 190mm厚さ = 19.5mmフレーム材料 = スチールフレーム仕上げ = マットブラックフィルター材料 = PC， 合成繊維長さ = 226mm幅 = 190mm

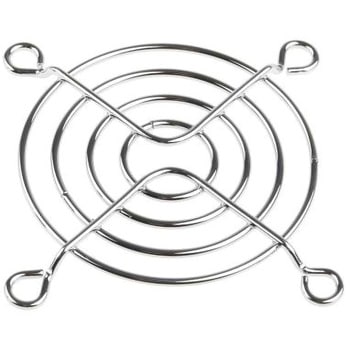

ファンサイズ = 60mm外形寸法 = 53.2 x 53.2mm材料 = スチールネジ穴の間隔 = 50mmカラー = グレー外高 = 53mm外部幅 = 53mmシリーズ = LZ28CPebm-papstメタルフィンガガード. 装置ファン用の防錆スチールワイヤ製フィンガガードです(EN294準拠)。

ファンサイズ = 119 x 119mm外形寸法 = 115 (Dia.)mm材料 = 金属、スチールネジ穴の間隔 = 104.78mmシリーズ = LZ30ebm-papstメタルフィンガガード. 装置ファン用の防錆スチールワイヤ製フィンガガードです(EN294準拠)。

フィルタタイプ = フィルター付きファンファンサイズ = 119mm寸法 = 126 x 126mm厚さ = 13.5mmフレーム材料 = プラスチックフィルター材料 = PET長さ = 126mm幅 = 126mm

ファンサイズ = 160mm材料 = 亜鉛メッキスチールネジ穴の間隔 = 175mm外部幅 = 183mmシングル / ダブルインレット遠心ブロワー用フィンガガード. 亜鉛めっきスチール

ファンサイズ = 143mm材料 = プラスチックコーティングスチールネジ穴の間隔 = 162mmカラー = シルバー外部幅 = 162mmebm-papstファンガードグリル. 材質: 亜鉛めっきスチールワイヤ 表面 - 亜鉛めっき、青クロメート処理。ただし ； 434-9810 434-9810 のみ光沢クロム仕上げ
