「74hc00」の検索結果

onsemi ロジックゲート, NAND, 表面実装, 2-入力, 74
onsemi¥1,298税込¥1,4281箱(25個)7日以内出荷仕様MM74HC00 NAND Gates は、 Advanced Silicon Gate CMOS テクノロジーを使用し、標準 CMOS 集積回路の低電力消費で LS-TTL Gates と同様の動作速度を実現します。Gates はすべて、バッファ出力を備えています。すべてのデバイスはノイズ耐性に優れ、 10 個の LS-TTL 負荷を駆動できます Ability74HC ロジックファミリは、標準 74LS ロジックファミリと機能的で、ピン配列互換です。VCC とアースに内蔵ダイオードクランプを印加するこ高さ(mm)1.5タイプロジック:NAND入力種類CMOSピン数(ピン)14RoHS指令(10物質対応)対応実装タイプ表面実装動作供給電圧(V)(Min)2 、(Max)6低レベル出力電流(mA)(Max)5.2高レベル出力電流(mA)(Max)5.2最大伝播遅延時間@最大CL15 ns @ 15 pFゲートあたりの入力数2

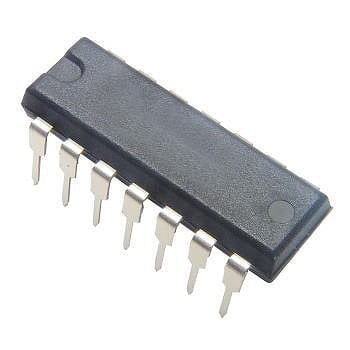

4回路 2入力NANDゲート CMOS DIP14
Texas Instruments¥149税込¥1641個当日出荷仕様●パッケージ●機能:NANDゲート●動作電圧:2V~6Vアズワン品番67-0484-77
Toshiba 74HCシリーズ ロジックゲート
東芝¥1,998~税込¥2,198~1袋(50個)ほか翌々日出荷から7日以内出荷ピン数(ピン)14パッケージSOIC実装タイプ表面実装動作供給電圧(V)2~6低レベル出力電流(mA)5.2高レベル出力電流(mA)-5.2ロジックファミリー74HC
Toshiba 74 HCシリーズ ロジックゲート, 5.2mA, 2~6 V, 14-Pin SOP 2-入力
東芝¥389税込¥4281袋(5個)当日出荷仕様ロジック機能 = NAND実装タイプ = 表面実装エレメント数 = 4ゲートあたりの入力数 = 2シュミットトリガ入力 = Nパッケージタイプ = SOPピン数 = 14ロジックファミリー = HC動作供給電圧 Max = 6 V高レベル出力電流 Max = -5.2mA最大伝播遅延時間 @ 最大 CL = 13 ns @ 6 V, 15 ns @ 4.5 V, 75 ns @ 2 V動作供給電圧 Min = 2 V低レベル出力電流 Max = 5.2mA動作温度 Min = -40 ℃TC74HCシリーズ、東芝. 高速CMOSロジック 動作電圧: 2 → 6 V 互換性: 入力CMOS、出力CMOSRoHS指令(10物質対応)対応
4回路 2入力NANDゲート CMOS DIP14
Texas Instruments¥189税込¥2081個3日以内出荷74HCxxシリーズのC-MOS標準ロジックICです。 標準ロジックICはもともとLSIの集積度が低くPLDも無かった時代に任意のロジック回路を製作するために使用されました。 NOT、AND、OR、FF等々ロジック回路の最小単位を数個ずつ一つの回路に収めたもので必要なものを複数組み合わせて使います。そのため、入出力の電気的特性は同じシリーズの標準ロジックICならば直接接続が可能なように標準化されています。 大きく分けてTTLとC-MOSがあり入出力の電圧・電流仕様が異なるので相互の接続は工夫が要ります。(通常、LSIはどちらかの仕様に合わせられています。)その他、シリーズによって速度や動作電圧が異なります。 74HCxxシリーズはC-MOSとして代表的な品種です。 74LSxxなどTTLと異なり動作電圧に幅があるので+5V系、+3.3V系どちらでも使用可能です。機能Quad 2-Input NANDRoHS指令(10物質対応)対応パッケージDIP-14動作電圧(V)2~6
74 HCシリーズ ロジックゲート 5.2mA 2~6V 14-Pin -入力
DiodesZetex¥579~税込¥637~1袋(25個)ほか翌々日出荷から7日以内出荷RoHS指令(10物質対応)対応
onsemi ロジックゲート, NAND, 表面実装, 2-入力, 74
onsemi¥2,398税込¥2,6381セット(55個)7日以内出荷ロジックタイプ = NAND。実装タイプ = 表面実装。ゲートあたりの入力数 = 2。パッケージタイプ = SOIC。ピン数 = 14。論理回路 = HC。入力タイプ = CMOS。動作供給電圧 Max = 6 V。高レベル出力電流 Max = 5.2mA。最大伝播遅延時間 @ 最大 CL = 15 ns @ 15 pF。動作供給電圧 Min = 2 V。低レベル出力電流 Max = 5.2mA。幅 = 4mmRoHS指令(10物質対応)対応
ON Semiconductor 74 HCシリーズ ロジックゲート, 5.2mA, 2~6 V, 14-Pin SOIC 2-入力
ON SEMICONDUCTOR(1件のレビュー)¥409税込¥4501袋(10個)7日以内出荷仕様ロジック機能 = NAND実装タイプ = 表面実装エレメント数 = 4ゲートあたりの入力数 = 2シュミットトリガ入力 = Nパッケージタイプ = SOICピン数 = 14ロジックファミリー = HC動作供給電圧 Max = 6 V高レベル出力電流 Max = -5.2mA最大伝播遅延時間 @ 最大 CL = 15 ns @ 6 V, 18 ns @ 4.5 V, 90 ns @ 2 V動作供給電圧 Min = 2 V低レベル出力電流 Max = 5.2mA寸法 = 8.75 x 4 x 1.5mm74HCファミリ、Fairchild Semiconductor. 高速CMOSロジック 動作電圧: 2 → 6 V 互換性: 入力CMOS、出力CMOSRoHS指令(10物質対応)対応
onsemi ロジックゲート, NAND, 表面実装, 2-入力, 74
onsemi¥409税込¥4501袋(10個)7日以内出荷ロジックタイプ = NAND。実装タイプ = 表面実装。エレメント数 = 4。ゲートあたりの入力数 = 2。シュミットトリガ入力 = なし。パッケージタイプ = SOIC。ピン数 = 14。論理回路 = HC。動作供給電圧 Max = 6 V。高レベル出力電流 Max = -5.2mA。最大伝播遅延時間 @ 最大 CL = 15 ns @ 6 V, 18 ns @ 4.5 V, 90 ns @ 2 V。動作供給電圧 Min = 2 V。低レベル出力電流 Max = 5.2mA。幅 = 4mm。74HCファミリ、Fairchild Semiconductor. 高速CMOSロジック 動作電圧: 2 → 6 V 互換性: 入力CMOS、出力CMOSRoHS指令(10物質対応)対応
onsemi ロジックゲート, NAND, 表面実装, 2-入力, 74
onsemi¥2,498税込¥2,7481セット(55個)7日以内出荷ロジックタイプ = NAND。実装タイプ = 表面実装。エレメント数 = 4。ゲートあたりの入力数 = 2。パッケージタイプ = SOIC。ピン数 = 14。論理回路 = 74HC。入力タイプ = CMOS。動作供給電圧 Max = 6 V。高レベル出力電流 Max = 5.2mA。最大伝播遅延時間 @ 最大 CL = 110 ns @ 50 pF。動作供給電圧 Min = 2 V。低レベル出力電流 Max = 5.2mA。幅 = 4mm。74HC シリーズ、ON Semiconductor. 高速CMOSロジック 動作電圧: 2 → 6 V 互換性: 入力CMOS、出力CMOSRoHS指令(10物質対応)対応
4回路 2入力NANDゲート CMOS DIP14
東芝¥99税込¥1091個3日以内出荷NANDゲート4回路入りの標準ロジックICです。推奨動作電圧3~18Vと高電圧で使用可能です。 同じくNANDゲートIC、74HC00とはピン配置が異なります。機能Quad 2-Input NAND GateRoHS指令(10物質対応)対応パッケージDIP14動作電圧(V)3~18
SparkFun Multiplexer Breakout - 8 Channel 74HC4051
SPARKFUN¥999税込¥1,0991個33日以内出荷Description。The SparkFun Multiplexer Breakout provides access to all pins and features of the 74HC4051, an 8-channel analog multiplexer/demultiplexer. The 74HC4051 allows you to turn four I/O pins into eight multifunctional, individually selectable signals, which can be used to do everything from driving eight LEDs to monitoring eight potentiometers.。The 74HC4051 can function as either a multiplexer or a demultiplexer, and it features eight channels of selectable inputs/outputs. The routing of common signal to independent I/O is set by digitally controlling three select lines, which can be set either high or low into one of eight binary combinations.。One half of the board breaks out the control signals(E, S0-S2)and common input/output(Z). The other side provides access to all eight independent I/O's(Y0-Y7). Both sides include supply and ground connections(VCC, VEE, GND).。Get Started with the 74HC4051 Breakout Guide。Features。Switches analog or digital signals。8 channels controlled by 3 select inputs。Wide voltage supply range:2 -- 10V。Bipolar supply support(e.g., ±5V)。Optional enable input。Breadboard compatible breakoutアズワン品番67-0419-95
