マイクロカプラ プラグ (チューブ取付用)
スリーブ外形9.5mmの小型・軽量タイプ。
押し込むだけのワンタッチ接続。
チューブフィッタータイプは、さらにスムーズ配管が可能。
用途低圧用・空圧制御機器配管用
材質(本体)真鍮(クロムめっき)
流体空気・水
最高使用圧力(MPa)1.0
接続方式ワンタッチ式
取り付け形状チューブ取付用
ソケットorプラグプラグ
使用温度範囲(℃)-20～+60
バルブ構造バルブ無
材質(シール)ニトリルゴム

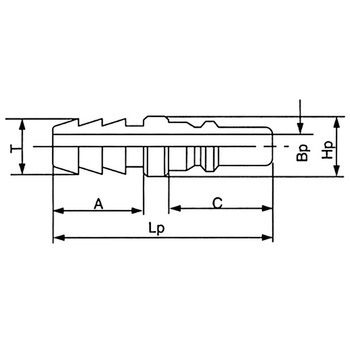

寸法A(mm)8
寸法C(mm)9.2
耐圧力(MPa[kgf/cm2])1.5[15]
寸法Lp(mm)19
寸法Hp(Φmm)5.5
内容量1個
注意
※ソケットとプラグの分離時にプラグ側配管から流体が流出します。使用流体が水の場合はご注意ください。
コンプレッサー・空圧機器・ホース の新着商品
![ホース継手 袋ナット式 ステンレス製[トヨコネクタライト TC2-S型] TOYOX(トヨックス)](http://jp.images-monotaro.com/Monotaro3/pi/middle/mono37752727-250619-02.jpg "ホース継手 袋ナット式 ステンレス製[トヨコネクタライト TC2-S型] TOYOX(トヨックス)")
カテゴリ
商品レビュー
- 対象商品：
- 02113842
2021-05-13
- 用途：
- トイガン（エアーソフトガンのメンテナンス）
農・林・水産業
トイガン（エアーソフトガンのメンテナンス）この部品が欠品してたので買った。ピッタリ合い満足。品揃えが良く助かるね。
- 対象商品：
- 02113842
2020-04-02
- 用途：
- 自転車用空気入れの改造
内径4mmの軟質樹脂製ホースに装着できるかと思って試しに購入してみましたが
この製品は固めのウレタンチューブ用に設計されているようで
チューブへの差し込み部分の長さが8mmしか無く短いので
柔軟な軟質樹脂やゴムのホースでは安定した接続が難しいようです
ですので今回は姉妹品のネジ接続用プラグを汎用の5mmホースニップルを加工
した物に取り付けて差し込みの長いものを自作して使いましたので
こちらの製品はお蔵入りです
初めからゴムホース用の長いタイプを出して欲しいですね
2人が参考にしています
