小型アンプ内蔵形 光電センサ(距離設定形) E3Z-LS



小型アンプ内蔵形 光電センサ(距離設定形) E3Z-LS 5.00 (1件の商品レビュー)

背景や色の影響を受けずに光沢のある凸凹ワークもらくらく検出
BGS/FGS切替方式により、いろんな検出物体/背景のコンビネーションに対応
独自の外乱光回避アルゴリズムにより、インバータ蛍光灯にも強い
応差の距離が小さく、微小段差の検出も可能
IP67の保護構造、相互干渉防止機能、EN規格標準
種類
アンプ内蔵型
検出方式
距離設定型
光色
ヘッド形状
保護構造
IEC規格 IP67
応答時間
動作・復帰:各1ms以下
距離設定
5回転エンドレス・ボリウム
光源(投光波長)
赤色発光ダイオード(680nm)
材質(ケース)
ポリブチレンテレフタレート
材質(レンズ)
変性ポリアリレート
使用周囲照度(Lx)
受光面照度、白熱ランプ:3000以下、太陽光:10000以下
消費電流(mA)
30以下
制御出力
負荷電源電圧DC26.4V以下、負荷電流100mA以下(残留電圧1V以下)、オープンコレクタ出力形(NPN/PNP出力 形式によって異なります)、入光時ON/しゃ光時ON スイッチ切替式
絶縁抵抗(MΩ)
20以上(DC500Vメガにて)
衝撃(耐久)(m/s2)
500 X、Y、Z各方向 3回
耐電圧(V)
AC1000 50/60Hz 1min
電源電圧(V)
DC12〜24±10% リップル(p-p)10%以下
表示灯
動作表示灯(橙色)、安定表示灯(緑色)
表示灯の有り無し
有り
付属品
取扱説明書
内容量
1個
注意
※取付金具(別売)

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
14 件中 1 - 14 件
注文
コード

品番
検出距離(mm)
BGS/FGS切替入力
コード長さ(m)
応差
検出範囲(mm)
周囲温度(℃)
周囲湿度(%RH)
質量(g)
出力
接続方式
設定範囲
耐振動(耐久)
反射率特性(白黒誤差)
保護回路
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

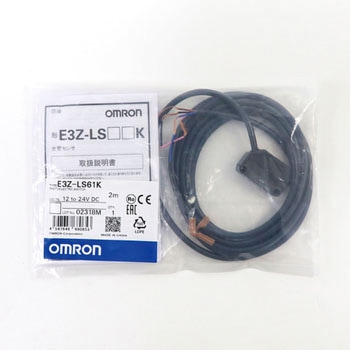

06862152 E3Z-LS61 2M 20〜40(BGS min設定)、20〜200(BGS max設定)、40〜受光量しきい値(FGS min設定)、200〜受光量しきい値(FGS max設定) BGS機能:オープンまたはGNDに接続
FGS機能:Vccに接続
2 設定距離の10%以下 BGS:20〜設定距離(白画用紙、黒紙100×100)
FGS:設定距離〜200以上(白画用紙100×100)、設定距離〜160以上(黒紙100×100)
動作時:-25〜+55
保存時:-40〜+70(ただし、氷結、結露しないこと)
動作時:35〜85、保存時:各35〜95(ただし、結露しないこと) 約65(梱包状態) NPN コード引き出しタイプ 40〜200mm(白画用紙100×100mm)
、40〜160mm(黒紙100×100mm)
10〜55Hz 複数幅1.5mm X、Y、Z各方向 2h 設定距離の10%以下 電源逆接続保護・出力短絡保護・相互干渉防止機能 ¥10,400
¥8,490 1 ¥8,490
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39053296 E3Z-LS61 5M 20〜40(BGS min設定)、20〜200(BGS max設定)、40〜受光量しきい値(FGS min設定)、200〜受光量しきい値(FGS max設定) BGS機能:オープンまたはGNDに接続
FGS機能:Vccに接続
5 設定距離の10%以下 BGS:20〜設定距離(白画用紙、黒紙100×100)
FGS:設定距離〜200以上(白画用紙100×100)、設定距離〜160以上(黒紙100×100)
動作時:-25〜+55
保存時:-40〜+70(ただし、氷結・結露しないこと)
動作時:35〜85、保存時:35〜95(ただし、氷結、結露しないこと) 約130(梱包状態) NPN コード引き出しタイプ 40〜200mm(白画用紙100×100mm)
、40〜160mm(黒紙100×100mm)
10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h 設定距離の10%以下 電源逆接続保護、出力短絡保護、相互干渉防止機能 ¥10,800
¥8,890 1 ¥8,890
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08585525 E3Z-LS66 20〜40(BGS min設定)、20〜200(BGS max設定)、40〜受光量しきい値(FGS min設定)、200〜受光量しきい値(FGS max設定) BGS機能:オープンまたはGNDに接続
FGS機能:Vccに接続
設定距離の10%以下 BGS:20〜設定距離(白画用紙、黒紙100×100)
FGS:設定距離〜200以上(白画用紙100×100)、設定距離〜160以上(黒紙100×100)
動作時:-25〜+55
保存時:-40〜+70(ただし、氷結、結露しないこと)
動作時:35〜85、保存時:35〜95(ただし、結露しないこと) 約20(梱包状態) NPN M8コネクタタイプ 40〜200mm(白画用紙100×100mm)
、40〜160mm(黒紙100×100mm)
10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h 設定距離の10%以下 電源逆接続保護・出力短絡保護・相互干渉防止機能 ¥11,300
¥8,990 1 ¥8,990
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39053305 E3Z-LS61-M3J 0.3M 20〜40(BGS min設定)、20〜200(BGS max設定)、40〜受光量しきい値(FGS min設定)、200〜受光量しきい値(FGS max設定) BGS機能:オープンまたはGNDに接続
FGS機能:Vccに接続
0.3 設定距離の10%以下 BGS:20〜設定距離(白画用紙、黒紙100×100)
FGS:設定距離〜200以上(白画用紙100×100)、設定距離〜160以上(黒紙100×100)
動作時:-25〜+55
保存時:-40〜+70(ただし、氷結・結露しないこと)
動作時:35〜85、保存時:35〜95(ただし、氷結、結露しないこと) 約30(梱包状態) NPN M8コネクタタイプ 40〜200mm(白画用紙100×100mm)
、40〜160mm(黒紙100×100mm)
10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h 設定距離の10%以下 電源逆接続保護、出力短絡保護、相互干渉防止機能 ¥11,600
¥9,990 1 ¥9,990
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08585534 E3Z-LS63 2M 2〜20(BGS min設定)、2〜80(BGS max設定) BGS機能:オープンまたはGNDに接続 2 設定距離の2%以下 BGS:2〜設定距離(80以下) 動作時:-25〜+55
保存時:-40〜+70(ただし、氷結、結露しないこと)
動作時:35〜85、保存時:35〜95(ただし、結露しないこと) 約65(梱包状態) NPN コード引き出しタイプ 20〜80mm(白画用紙100×100mm) 10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h 設定距離の5%以下 電源逆接続保護・出力短絡保護・相互干渉防止機能 ¥11,600
¥9,290 1 ¥9,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39053314 E3Z-LS63 0.5M 2〜20(BGS min設定)、2〜80(BGS max設定) BGS機能:オープンまたはGNDに接続 0.5 設定距離の2%以下 BGS:2〜設定距離(80以下) 動作時:-25〜+55
保存時:-40〜+70(ただし、氷結・結露しないこと)
動作時:35〜85、保存時:35〜95(ただし、氷結、結露しないこと) 約30(梱包状態) NPN コード引き出しタイプ 20〜80mm(白画用紙100×100mm) 10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h 設定距離の5%以下 電源逆接続保護、出力短絡保護、相互干渉防止機能 ¥11,400
¥9,890 1 ¥9,890
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08585543 E3Z-LS68 2〜20(BGS min設定)、2〜80(BGS max設定) BGS機能:オープンまたはGNDに接続 設定距離の2%以下 BGS:2〜設定距離(80以下) 動作時:-25〜+55
保存時:-40〜+70(ただし、氷結、結露しないこと)
動作時:35〜85、保存時:35〜95(ただし、結露しないこと) 約20(梱包状態) NPN M8コネクタタイプ 20〜80mm(白画用紙100×100mm) 10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h 設定距離の5%以下 電源逆接続保護・出力短絡保護・相互干渉防止機能 ¥12,400
¥9,990 1 ¥9,990
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)

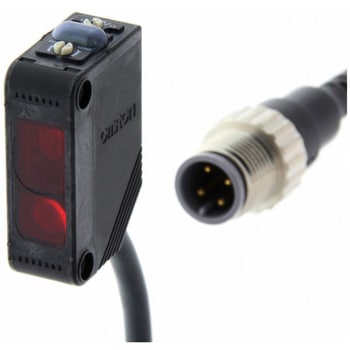

39053332 E3Z-LS81-M1J 0.3M 20〜40(BGS min設定)、20〜200(BGS max設定)、40〜受光量しきい値(FGS min設定)、200〜受光量しきい値(FGS max設定) BGS機能:オープンまたはGNDに接続
FGS機能:Vccに接続
0.3 設定距離の10%以下 BGS:20〜設定距離(白画用紙、黒紙100×100)
FGS:設定距離〜200以上(白画用紙100×100)、設定距離〜160以上(黒紙100×100)
動作時:-25〜+55
保存時:-40〜+70(ただし、氷結・結露しないこと)
動作時:35〜85、保存時:35〜95(ただし、氷結、結露しないこと) 約45(梱包状態) PNP M12コネクタ中継タイプ 40〜200mm(白画用紙100×100mm)
、40〜160mm(黒紙100×100mm)
10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h 設定距離の10%以下 電源逆接続保護、出力短絡保護、相互干渉防止機能 ¥11,500
¥8,990 1 ¥8,990
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39053287 E3Z-LS61 0.5M 20〜40(BGS min設定)、20〜200(BGS max設定)、40〜受光量しきい値(FGS min設定)、200〜受光量しきい値(FGS max設定) BGS機能:オープンまたはGNDに接続
FGS機能:Vccに接続
0.5 設定距離の10%以下 BGS:20〜設定距離(白画用紙、黒紙100×100)
FGS:設定距離〜200以上(白画用紙100×100)、設定距離〜160以上(黒紙100×100)
動作時:-25〜+55
保存時:-40〜+70(ただし、氷結・結露しないこと)
動作時:35〜85、保存時:35〜95(ただし、氷結、結露しないこと) 約30(梱包状態) NPN コード引き出しタイプ 40〜200mm(白画用紙100×100mm)
、40〜160mm(黒紙100×100mm)
10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h 設定距離の10%以下 電源逆接続保護、出力短絡保護、相互干渉防止機能 ¥10,300
¥8,390 1 ¥8,390
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39053323 E3Z-LS81 2M 20〜40(BGS min設定)、20〜200(BGS max設定)、40〜受光量しきい値(FGS min設定)、200〜受光量しきい値(FGS max設定) BGS機能:オープンまたはGNDに接続
FGS機能:Vccに接続
2 設定距離の10%以下 BGS:20〜設定距離(白画用紙、黒紙100×100)
FGS:設定距離〜200以上(白画用紙100×100)、設定距離〜160以上(黒紙100×100)
動作時:-25〜+55
保存時:-40〜+70(ただし、氷結・結露しないこと)
動作時:35〜85、保存時:35〜95(ただし、氷結、結露しないこと) 約65(梱包状態) PNP コード引き出しタイプ 40〜200mm(白画用紙100×100mm)
、40〜160mm(黒紙100×100mm)
10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h 設定距離の10%以下 電源逆接続保護、出力短絡保護、相互干渉防止機能 ¥10,400
¥8,490 1 ¥8,490
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
39053366 E3Z-LS86 20〜40(BGS min設定)、20〜200(BGS max設定)、40〜受光量しきい値(FGS min設定)、200〜受光量しきい値(FGS max設定) BGS機能:オープンまたはGNDに接続
FGS機能:Vccに接続
設定距離の10%以下 BGS:20〜設定距離(白画用紙、黒紙100×100)
FGS:設定距離〜200以上(白画用紙100×100)、設定距離〜160以上(黒紙100×100)
動作時:-25〜+55
保存時:-40〜+70(ただし、氷結・結露しないこと)
動作時:35〜85、保存時:35〜95(ただし、氷結、結露しないこと) 約20(梱包状態) PNP M8コネクタタイプ 40〜200mm(白画用紙100×100mm)
、40〜160mm(黒紙100×100mm)
10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h 設定距離の10%以下 電源逆接続保護、出力短絡保護、相互干渉防止機能 ¥11,300
¥8,990 1 ¥8,990
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

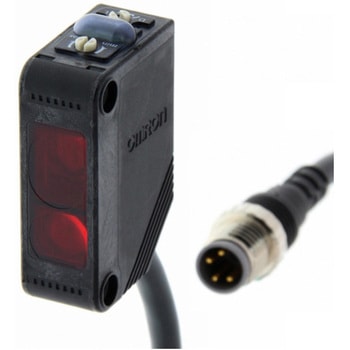

39053341 E3Z-LS81-M3J 0.3M 20〜40(BGS min設定)、20〜200(BGS max設定)、40〜受光量しきい値(FGS min設定)、200〜受光量しきい値(FGS max設定) BGS機能:オープンまたはGNDに接続
FGS機能:Vccに接続
0.3 設定距離の10%以下 BGS:20〜設定距離(白画用紙、黒紙100×100)
FGS:設定距離〜200以上(白画用紙100×100)、設定距離〜160以上(黒紙100×100)
動作時:-25〜+55
保存時:-40〜+70(ただし、氷結・結露しないこと)
動作時:35〜85、保存時:35〜95(ただし、氷結、結露しないこと) 約30(梱包状態) PNP M8コネクタ中継タイプ 40〜200mm(白画用紙100×100mm)
、40〜160mm(黒紙100×100mm)
10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h 設定距離の10%以下 電源逆接続保護、出力短絡保護、相互干渉防止機能 ¥11,600
¥9,990 1 ¥9,990
出荷目安:11日
返品不可
39053357 E3Z-LS83 2M 2〜20(BGS min設定)、2〜80(BGS max設定) BGS機能:オープンまたはGNDに接続 2 設定距離の2%以下 BGS:2〜設定距離(80以下) 動作時:-25〜+55
保存時:-40〜+70(ただし、氷結・結露しないこと)
動作時:35〜85、保存時:35〜95(ただし、氷結、結露しないこと) 約65(梱包状態) PNP コード引き出しタイプ 20〜80mm(白画用紙100×100mm) 10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h 設定距離の5%以下 電源逆接続保護、出力短絡保護、相互干渉防止機能 ¥11,600
¥9,290 1 ¥9,290
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
39053375 E3Z-LS88 2〜20(BGS min設定)、2〜80(BGS max設定) BGS機能:オープンまたはGNDに接続 設定距離の2%以下 BGS:2〜設定距離(80以下) 動作時:-25〜+55
保存時:-40〜+70(ただし、氷結・結露しないこと)
動作時:35〜85、保存時:35〜95(ただし、氷結、結露しないこと) 約20(梱包状態) PNP 8コネクタタイプ 20〜80mm(白画用紙100×100mm) 10〜55Hz 複振幅1.5mm X、Y、Z各方向 2h 設定距離の5%以下 電源逆接続保護、出力短絡保護、相互干渉防止機能 ¥12,400
¥11,900 1 ¥11,900
出荷目安:16日
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
