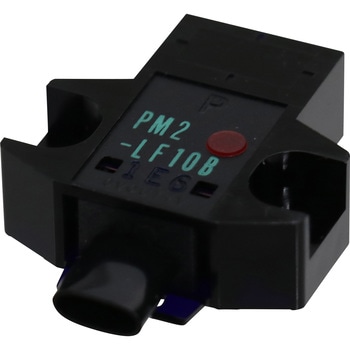

限定反射型マイクロフォトセンサ
限られた距離空間を検出する限定反射型ですから、安定した検出特性が得られます。
限定反射型ですから、検出面より30mm以上離れていれば、鏡面物体でも検出に影響しません。但し、背景物体は平面で正対していること。円形状や湾曲した背景物体の場合は、検出することがありますのでご注意ください。
高感度ですから、反射率の悪い黒っぽいワークも確実に検出します。
Φ0.05mmの銅素線を検出できる(最適状態にて)高性能です。
面倒なはんだ付け作業は不要。省スペースと信頼性アップを実現します。
- 用途
- トレイ内のコンデンサ検出
基板の位置決め
通過確認 - 耐ノイズ
- 電源ライン：240Vp・周期10ms・パルス幅：0.5μs
ふく射：300Vp・周期10ms・パルス幅：0.5μs(ノイズシミュレータにて)

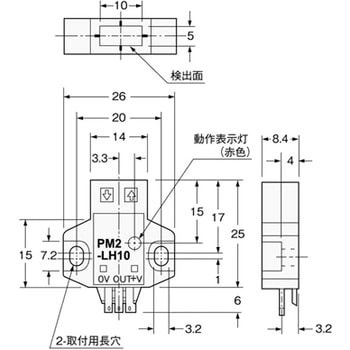

- センサ形状
- その他
- 検出対象
- 銅素線
- 検出方式
- 限定反射形
- 検出距離(mm)
- 2.5～8(中心5)、15×15mm白色無光沢紙にて

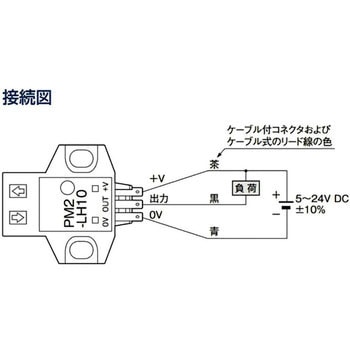

- 出力方式
- NPNトランジスタ・オープンコレクタ
- 投光素子
- 赤外LED(変調式)
- 最小検出物体
- Φ0.05mm銅素線(設定距離5mmにて)
- 型式
- コネクタ式、フラットON
- 繰返し精度(mm)
- 0.08以下
- 配線長
- 0.3mm2以上のケーブルにて全長2mまで可能(2m以上延長する場合は、+V-0V端子間に10μFのコンデンサを接続)
- 材質(端子)
- HSM(Agメッキ)
- 使用周囲温度(℃)
- -10～+55(但し、結露および氷結しないこと)
- 保存温度範囲(℃)
- -25～+80
- 保存湿度範囲
- 45～85%RH
- 使用湿度範囲
- 45～85%RH
- 使用周囲照度(Lx)
- 太陽光：受光面照度11000、白熱ランプ：受光面照度3500
- 応差(ヒステリシス)
- 動作距離の20%以下 15×15mm白色無光沢紙にて
- 電源電圧(V)
- 5～24 DC±10% リップルP-P5%以下
- 消費電流(mA)
- 平均値：25以下、尖頭値：80以下
- 応答時間
- 0.8ms以下
- 出力仕様
- 最大流入電流：100mA、印加電圧：30V DC以下(出力-0V間)、残留電圧：1V以下(流入電流100mAにて)/0.4V以下(流入電流16mAにて)
- 動作表示灯
- 赤色LED(出力ON時点灯)
- 短絡保護
- 装備
- 耐振動(耐久)
- 耐久10～55Hz 複振幅1.5mm XYZ各方向2時間
- 質量(g)
- 約4.5
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
注意
※メーカーの社名変更に伴い、2010年10月1日～2011年9月頃にかけて、SUNXブランド商品が、Panasonicブランドに順次変更になります。切り替え期間中は、商品のブランド表記が混在する場合がございますが、品質上の差異はございません。センサ の新着商品
