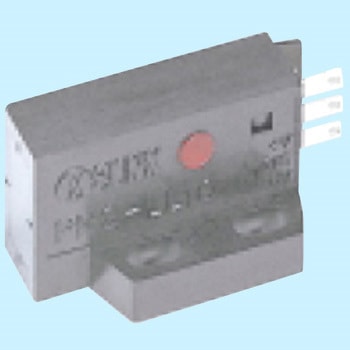

限定反射型マイクロフォトセンサ
限られた距離空間を検出する限定反射型ですから、安定した検出特性が得られます。
限定反射型ですから、検出面より30mm以上離れていれば、鏡面物体でも検出に影響しません。但し、背景物体は平面で正対していること。円形状や湾曲した背景物体の場合は、検出することがありますのでご注意ください。
高感度ですから、反射率の悪い黒っぽいワークも確実に検出します。
Φ0.05mmの銅素線を検出できる(最適状態にて)高性能です。
面倒なはんだ付け作業は不要。省スペースと信頼性アップを実現します。
用途
トレイ内のコンデンサ検出
基板の位置決め
通過確認
耐ノイズ
基板の位置決め
通過確認
電源ライン：240Vp・周期10ms・パルス幅：0.5μs
ふく射：300Vp・周期10ms・パルス幅：0.5μs(ノイズシミュレータにて)
センサ形状その他
検出対象銅素線
検出方式限定反射形
検出距離(mm)2.5～8(中心5)、15×15mm白色無光沢紙にて
出力方式NPNトランジスタ・オープンコレクタ
投光素子赤外LED(変調式)
最小検出物体Φ0.05mm銅素線(設定距離5mmにて)
型式コネクタ式、Lタイプ(ヘッドON)
繰返し精度(mm)0.08以下
配線長0.3mm2以上のケーブルにて全長2mまで可能(2m以上延長する場合は、+V-0V端子間に10μFのコンデンサを接続)
材質(端子)HSM(Agメッキ)
使用周囲温度(℃)-10～+55(但し、結露および氷結しないこと)
保存温度範囲(℃)-25～+80
保存湿度範囲45～85%RH
使用湿度範囲45～85%RH
使用周囲照度(Lx)太陽光：受光面照度11000、白熱ランプ：受光面照度3500
応差(ヒステリシス)動作距離の20%以下 15×15mm白色無光沢紙にて
電源電圧(V)5～24 DC±10% リップルP-P5%以下
消費電流(mA)平均値：25以下、尖頭値：80以下
応答時間0.8ms以下
出力仕様最大流入電流：100mA、印加電圧：30V DC以下(出力-0V間)、残留電圧：1V以下(流入電流100mAにて)/0.4V以下(流入電流16mAにて)
動作表示灯赤色LED(出力ON時点灯)
短絡保護装備
耐振動(耐久)耐久10～55Hz 複振幅1.5mm XYZ各方向2時間
質量(g)約4
RoHS指令(10物質対応)対応
内容量1個
ふく射：300Vp・周期10ms・パルス幅：0.5μs(ノイズシミュレータにて)
注意
※メーカーの社名変更に伴い、2010年10月1日～2011年9月頃にかけて、SUNXブランド商品が、Panasonicブランドに順次変更になります。切り替え期間中は、商品のブランド表記が混在する場合がございますが、品質上の差異はございません。
