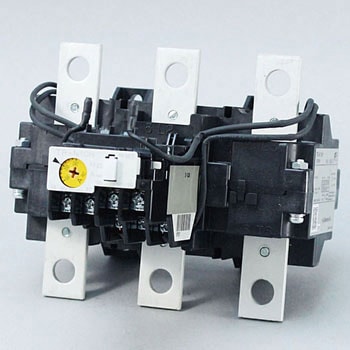

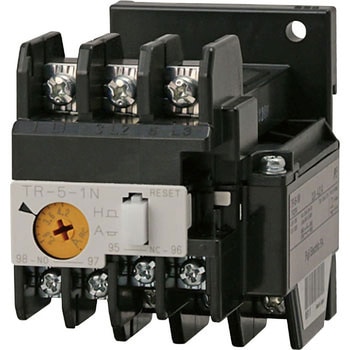

標準形サーマルリレー
バイメタルによる熱動形保護継電器として、モータの過負荷・拘束による焼損から保護します。
リセット方式の手動、自動切換えができます。
手動トリップができ、しかもトリップフリーです。
動作確認が容易です。
整定電流値の設定が容易です。
1a1bの高接触信頼性独立補助接点を採用し、a、b接点異電圧使用ができます。
定格使用電流(A)
補助回路定格
AC-15(コイル負荷)：3(AC24V)、2.5(AC100～120V)、2(AC200～240V)、1(AC380～440V)、0.6(AC500～600V)
DC-13(コイル負荷)：1.1(DC24V)、0.28(DC100～120V)、0.14(DC200～240V)、-(DC380～440V)、-(DC500～600V)
種類標準サーマルリレー
定格通電電流(A)5
補助接点1a1b
ヒートエレメント数2
最小適合負荷DC5V、3mA
構造単独設置用
定格周波数(Hz)50-60
動作特性標準形
リセット方式手動
最小使用電圧(V)DC5
最小使用電流(mA)3
端子カバーなし
内容量1個
AC-15(コイル負荷)：3(AC24V)、2.5(AC100～120V)、2(AC200～240V)、1(AC380～440V)、0.6(AC500～600V)
DC-13(コイル負荷)：1.1(DC24V)、0.28(DC100～120V)、0.14(DC200～240V)、-(DC380～440V)、-(DC500～600V)
