小型ユニバーサル基板



小型ユニバーサル基板 3.94 (18件の商品レビュー)

ピッチ(mm)
2.54
内容量
1枚

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
36 件中 1 - 36 件
注文
コード

品番
種類
穴径(Φmm)
材質(基板)
板厚(mm)
仕上処理
パターン
基板寸法(縦×横)(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
37594995 ICB-86 片面 1.0 紙フェノール 1.6 フラックス、部品面白色シルク印刷 ICパターン 47×72 ¥120
¥109 1 ¥109
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37595004 ICB-86G 片面 1.0 ガラスコンポジット 1.2 ハンダ、部品面白色シルク印刷 ICパターン 47×72 ¥190
¥179 1 ¥179
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593692 ICB-86G-PBF 片面 1.0 ガラスコンポジット 1.2 ハンダ、部品面白色シルク印刷 ICパターン 47×72 ¥230
¥199 1 ¥199
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37595013 ICB-87 片面 1.0 紙フェノール 1.6 フラックス、部品面白色シルク印刷 ICパターン 47×72 ¥120
¥109 1 ¥109
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07069535 ICB-88SEG 両面 0.9 ガラスコンポジット 1.2 レベラーハンダ ドット 47×72 ¥300
¥279 1 ¥279
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593726 ICB-88SEG-PBF 両面 0.9 ガラスコンポジット 1.2 レベラーハンダ ドット 47×72 ¥340
¥299 1 ¥299
平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
07069501 ICB-88 片面 1.0 紙フェノール 1.6 フラックス、部品面白色シルク印刷 ドット 47×72 ¥120
¥109 1 ¥109
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07069517 ICB-88G 片面 1.0 ガラスコンポジット 1.2 ハンダ、部品面白色シルク印刷 ドット 47×72 ¥190
¥179 1 ¥179
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593701 ICB-88G-PBF 片面 1.0 ガラスコンポジット 1.2 ハンダ、部品面白色シルク印刷 ドット 47×72 ¥230
¥199 1 ¥199
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07069526 ICB-88GH 両面 0.9 ガラスコンポジット 1.2 スルーホールハンダ ドット 47×72 ¥440
¥399 1 ¥399
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593717 ICB-88GH-PBF 両面 0.9 ガラスコンポジット 1.2 スルーホールハンダ ドット 47×72 ¥500
¥449 1 ¥449
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

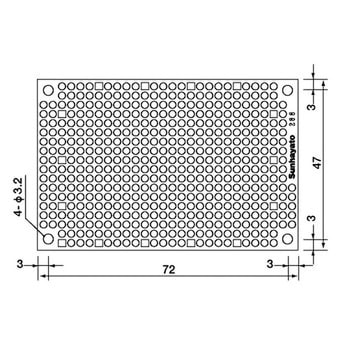

37594907 ICB-288 片面 1.0 紙フェノール 1.6 フラックス、部品面白色シルク印刷 ドット 47×72 ¥100
¥90 1 ¥90
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37594916 ICB-288G 片面 1.0 ガラスコンポジット 1.2 フラックス、部品面白色シルク印刷 ドット 47×72 ¥150
¥149 1 ¥149
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593525 ICB-288U 片面 1.0 紙フェノール 1.6 フラックス、部品面白色シルク印刷 ドット/ICパターン 47×72 ¥100
¥90 1 ¥90
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593507 ICB-288GU 片面 1.0 ガラスコンポジット 1.2 フラックス、部品面白色シルク印刷 ドット/ICパターン 47×72 ¥150
¥149 1 ¥149
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593534 ICB-288V 片面 1.0 紙フェノール 1.6 フラックス、部品面白色シルク印刷 ドット/ICパターン 47×72 ¥100
¥90 1 ¥90
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

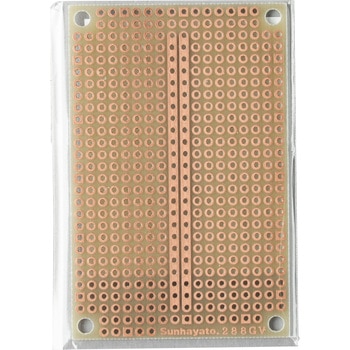

37593516 ICB-288GV 片面 1.0 ガラスコンポジット 1.2 フラックス、部品面白色シルク印刷 ドット/ICパターン 47×72 ¥150
¥149 1 ¥149
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593735 ICB-90 片面 1.0 紙フェノール 1.6 フラックス ドット 45×91 ¥220
¥199 1 ¥199
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

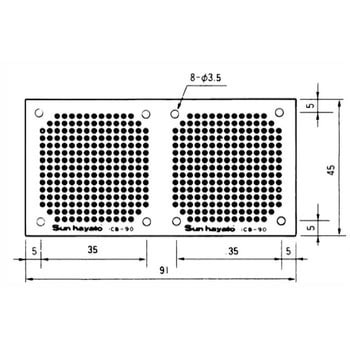

37595022 ICB-90GH 両面 1.0 ガラスコンポジット 1.6 スルーホールハンダ ドット 45×91 ¥550
¥499 1 ¥499
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37595031 ICB-91 片面 1.0 紙フェノール 1.6 フラックス DIP IC一個用 45×91 ¥220
¥199 1 ¥199
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
07069544 ICB-93S 片面 1.0 紙フェノール 1.6 フラックス、部品面白色シルク印刷 ドット 72×95 ¥360
¥329 1 ¥329
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

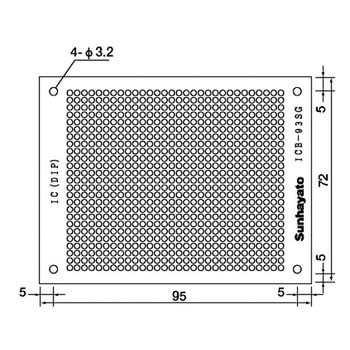

37595056 ICB-93SG 片面 1.0 ガラスコンポジット 1.2 ハンダ、部品面白色シルク印刷 ドット 72×95 ¥420
¥379 1 ¥379
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593753 ICB-93SG-PBF 片面 1.0 ガラスエポキシ 1.2 ハンダ、部品面白色シルク印刷 ドット 72×95 ¥480
¥439 1 ¥439
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

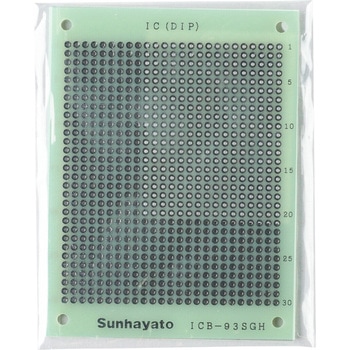

07069553 ICB-93SGH 両面 0.9 ガラスエポキシ 1.6 スルホールハンダ ドット 72×95 ¥1,080
¥949 1 ¥949
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593762 ICB-93SGH-PBF 両面 0.9 ガラスエポキシ 1.6 スルーホールハンダ ドット 72×95 ¥1,100
¥979 1 ¥979
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

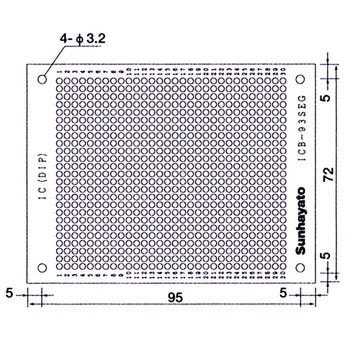

07069562 ICB-93SEG 両面 0.9 ガラスエポキシ 1.6 片スルホール・レベラーハンダ ドット 72×95 ¥1,080
¥949 1 ¥949
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

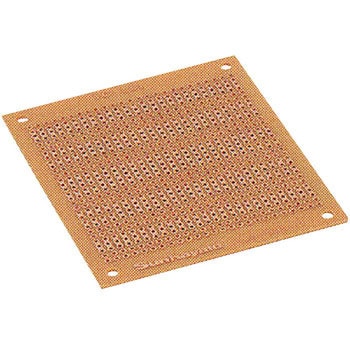

37595047 ICB-93S-2 片面 1.0 紙フェノール 1.6 フラックス、部品面白色シルク印刷 連結ドット 72×95 ¥360
¥329 1 ¥329
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)

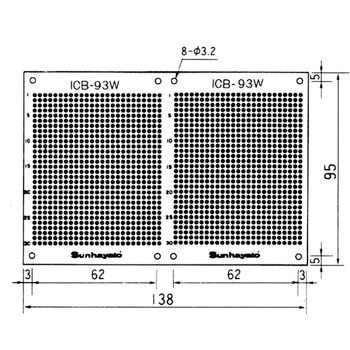

37595065 ICB-93W 片面 1.0 紙フェノール 1.6 フラックス、部品面白色シルク印刷 ドット 95×138 ¥620
¥559 1 ¥559
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

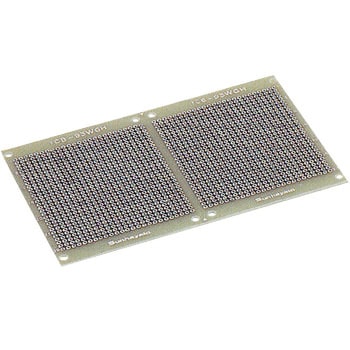

37595074 ICB-93WGH 両面 0.9 ガラスエポキシ 1.6 スルーホールハンダ ドット 95×138 ¥1,940
¥1,790 1 ¥1,790
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593771 ICB-93WGH-PBF 両面 0.9 ガラスエポキシ 1.6 スルーホールハンダ ドット 95×138 ¥1,940
¥1,790 1 ¥1,790
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593543 ICB-293 片面 1.0 紙フェノール 1.6 フラックス、部品面白色シルク印刷 ドット 72×95 ¥230
¥199 1 ¥199
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

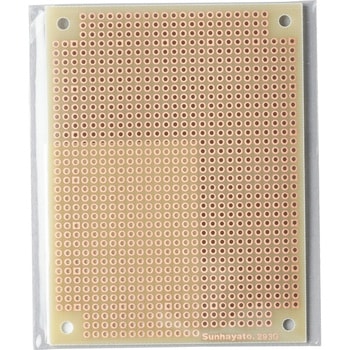

37593552 ICB-293G 片面 1.0 ガラスコンポジット 1.2 フラックス、部品面白色シルク印刷 ドット 72×95 ¥330
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593586 ICB-293U 片面 1.0 紙フェノール 1.6 フラックス、部品面白色シルク印刷 ドット/ICパターン 72×95 ¥230
¥199 1 ¥199
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

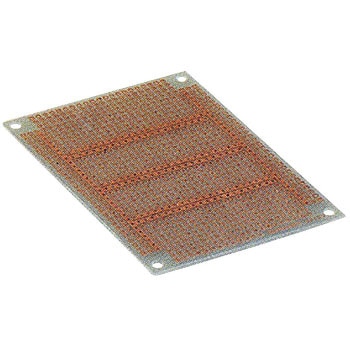

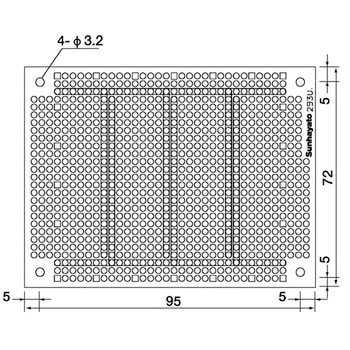

37593561 ICB-293GU 片面 1.0 ガラスコンポジット 1.2 フラックス、部品面白色シルク印刷 ドット/ICパターン 72×95 ¥330
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37593595 ICB-293V 片面 1.0 紙フェノール 1.6 フラックス、部品面白色シルク印刷 ドット/ICパターン 72×95 ¥230
¥199 1 ¥199
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

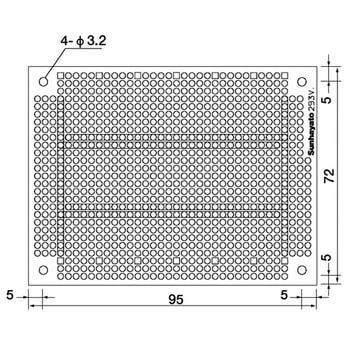

37593577 ICB-293GV 片面 1.0 ガラスコンポジット 1.2 フラックス、部品面白色シルク印刷 ドット/ICパターン 72×95 ¥330
¥299 1 ¥299
平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 3.94  総レビュー件数: 18 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 3

用途: 小規模予備試作用途に使用

ブレッド・ボードでの検証後、こういった基板で予備試作しますね。
それからパターンを起こして...までは行かない事も多いですが。
趣味のちょっとした組み込み回路なんかでは、CADを使って回路検証したらユニバ基板に直組みして終了→それで必要十分ですけど。

微妙に歪んでいるのはまあ...材質的なお約束みたいなものでしょうかね?

これは注文コード 07069501 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-10-07]

満足度: 5

用途: 製品のディスクリート(手作り)基板に使用

以前にの何回かこの標品を使用した事は有るが寸法的にもコンパクトでコストも問題無い

これは注文コード 37594916 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 有限会社エフ・エッチ・エス 様 [2019-01-05]

満足度: 3

用途: 回路試作

普通に使えますが、片面の品は箔が剥がれやすいです。ガラエポの両面スルーホールだと問題はありません。しかしその場合値段も張りますから、使い分けると良いです。
ともあれ、買いに行かなくて済むので助かりました。

これは注文コード 07069553 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-07-04]

満足度: 3

用途: コントロール用の簡単な回路製作に使用。

一般的な基盤ですので、特に改善点および問題点はありません。

これは注文コード 07069501 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 学校法人明治大学 様 [2018-08-28]

満足度: 5

用途: 大学の授業

大学の授業で支給された基板の銅板の部分が剥がれてしまい購入しました。
同じものがあったので良かったです。

これは注文コード 07069501 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-10-13]

満足度: 3

用途: リレーの基盤に使用

特にありません。今後も機会があれば使いたいと思います。

これは注文コード 37593534 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-12-01]

満足度: 5

用途: 試作回路の組み立て

特に問題なく使えます。
お値段は手ごろ。
名のあるサンハヤト製で安心して使えます。

これは注文コード 07069501 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 帝人株式会社 様 [2017-04-24]

満足度: 5

用途: 回路作成

定番商品です。品質が優れており安心して使用しています。

これは注文コード 37594907 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-02-13]
