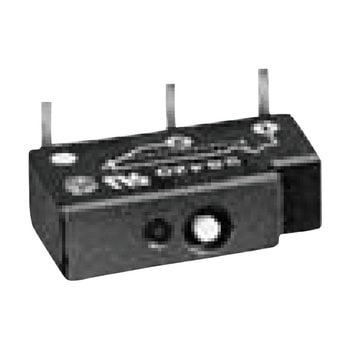

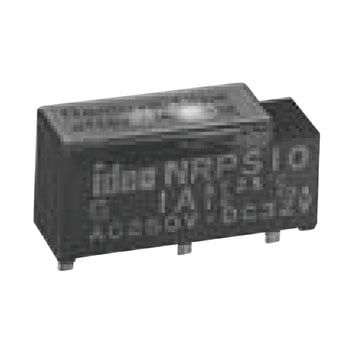

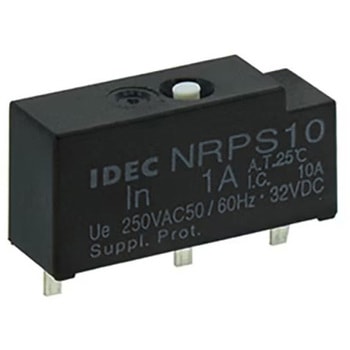

NRPシリーズ プリント基板用サーキットプロテクタ
ヒューズをうわまる経済性
ICチップを採用したSILタイプで、PLC基板へ直接実装可能
IDEC独自の「正荷重反転機構」を採用したシンプルな構造で、信頼性の高い過電流保護を実現
熱動引き外し方式(バイメタル式)ですから、ヒューズのように突入電流などによる劣化で生じる誤作動(遮断)ありません。
保護対象と同等の定格電流品を選定して使用できますので、ヒューズで困難な突入電流の大きい回路も過負荷保護可能。
寿命は200回(定格電流の200%トリップ時)再使用可能でヒューズに比べて経済的で、省メンテナンスをはかれます。
回路の点検などに便利な手動オフ機構付
シール形ははんだづけ後の洗浄が可能。
主な用途
OA機器(コピー機、シュレッダ、ファクシミリなど)
各種機器(工作機器、油圧機械、ロボットなど)
計測機器(テスタ、オシロスコープ等の計測機器)
通信機器(各種送受信装置、電話交換機など)
電源機器(スイッチングパワーサプライ、小形発電機など)
各種機器(工作機器、油圧機械、ロボットなど)
計測機器(テスタ、オシロスコープ等の計測機器)
通信機器(各種送受信装置、電話交換機など)
電源機器(スイッチングパワーサプライ、小形発電機など)

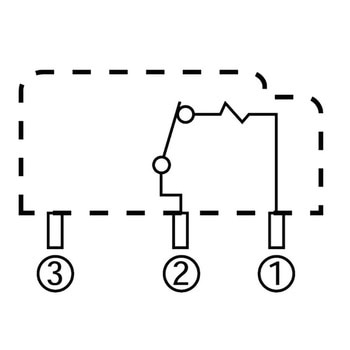

質量(g)約2極数1定格電圧(V)AC250/DC32耐電圧同端子間(回路状態にて)、充電部とアース間AC1500V(50/60Hz)1分間絶縁抵抗(MΩ)100以上(DC500Vメガにて)使用周囲温度(℃)-10～50(ただし、氷結しないこと)耐衝撃(耐久)1000m/s2使用周囲湿度45～85%RH(ただし、結露しないこと)耐衝撃(誤動作)500m/s2最小適合負荷AC/DC 5V 100mA(参考値)基準周囲温度(℃)25内部回路シリーズトリップ耐振動(m/s2)100(10～55Hz)保護方式熱動引外し方式耐久性200回(定格電流の200%TRIP時)
全35種類を絞り込む
定格電流(A)
定格遮断容量(kA)
遮断 の新着商品
カテゴリ
代替相当品
相当品がございます、是非ご確認ください。
| 旧注文コード | 旧品番 | 新注文コード | 新品番 | 商品画像 | 商品名 | ブランド | 内容量 | 価格 | 理由 |
|---|---|---|---|---|---|---|---|---|---|
| 60398091 | NRPF10-1APN10 | 28968538 | NRPF101APN10 |  | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥1,598 税込￥1,758 | 注文コードが変更になりました。 |
| 60398107 | NRPF10-G1.6APN10 | 28968599 | NRPF10G1.6APN10 |  | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,998 税込￥5,498 | 注文コードが変更になりました。 |
| 60398116 | NRPF10-G1APN10 | 28968608 | NRPF10G1APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,898 税込￥5,388 | 注文コードが変更になりました。 |
| 60398125 | NRPF10-G2APN10 | 28968617 | NRPF10G2APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,998 税込￥5,498 | 注文コードが変更になりました。 |
| 60398134 | NRPF10-G3.15APN10 | 28968626 | NRPF10G3.15APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,998 税込￥5,498 | 注文コードが変更になりました。 |
| 60398143 | NRPF10-G4APN10 | 28968635 | NRPF10G4APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,998 税込￥5,498 | 注文コードが変更になりました。 |
| 60398152 | NRPF10-G5APN10 | 28968644 | NRPF10G5APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,998 税込￥5,498 | 注文コードが変更になりました。 |
| 60398161 | NRPF10-G6APN10 | 28968653 | NRPF10G6APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,998 税込￥5,498 | 注文コードが変更になりました。 |
| 60398177 | NRPF11-G1.6APN10 | 28968723 | NRPF11G1.6APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥5,298 税込￥5,828 | 注文コードが変更になりました。 |
| 60398186 | NRPF11-G1APN10 | 28968739 | NRPF11G1APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥5,398 税込￥5,938 | 注文コードが変更になりました。 |
| 60398195 | NRPF11-G2APN10 | 28968748 | NRPF11G2APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥5,398 税込￥5,938 | 注文コードが変更になりました。 |
| 60398204 | NRPF11-G3.15APN10 | 28968757 | NRPF11G3.15APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥5,398 税込￥5,938 | 注文コードが変更になりました。 |
| 60398213 | NRPF11-G4APN10 | 28968766 | NRPF11G4APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥5,398 税込￥5,938 | 注文コードが変更になりました。 |
| 60398222 | NRPF11-G5APN10 | 28968775 | NRPF11G5APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥5,398 税込￥5,938 | 注文コードが変更になりました。 |
| 60398231 | NRPF11-G6APN10 | 28968784 | NRPF11G6APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥5,298 税込￥5,828 | 注文コードが変更になりました。 |
| 60398247 | NRPS10-1.6APN10 | 28968793 | NRPS101.6APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥3,500 税込￥3,850 | 注文コードが変更になりました。 |
| 60398256 | NRPS10-2APN10 | 28968809 | NRPS102APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥3,298 税込￥3,628 | 注文コードが変更になりました。 |
| 60398265 | NRPS10-3.15APN10 | 28968818 | NRPS103.15APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥3,298 税込￥3,628 | 注文コードが変更になりました。 |
| 60398274 | NRPS10-4APN10 | 28968827 | NRPS104APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥3,500 税込￥3,850 | 注文コードが変更になりました。 |
| 60398283 | NRPS10-5APN10 | 28968836 | NRPS105APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥3,500 税込￥3,850 | 注文コードが変更になりました。 |
| 60398292 | NRPS10-6APN10 | 28968845 | NRPS106APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥3,798 税込￥4,178 | 注文コードが変更になりました。 |
| 60398301 | NRPS10-G1.6APN10 | 28968854 | NRPS10G1.6APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,598 税込￥5,058 | 注文コードが変更になりました。 |
| 60398317 | NRPS10-G1APN10 | 28968863 | NRPS10G1APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,598 税込￥5,058 | 注文コードが変更になりました。 |
| 60398326 | NRPS10-G3.15APN10 | 28968879 | NRPS10G3.15APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,598 税込￥5,058 | 注文コードが変更になりました。 |
| 60398335 | NRPS10-G4APN10 | 28968888 | NRPS10G4APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,598 税込￥5,058 | 注文コードが変更になりました。 |
| 60398344 | NRPS10-G5APN10 | 28968897 | NRPS10G5APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,498 税込￥4,948 | 注文コードが変更になりました。 |
| 60398353 | NRPS10-G6APN10 | 28968906 | NRPS10G6APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,498 税込￥4,948 | 注文コードが変更になりました。 |
| 60398362 | NRPS11-1APN10 | 28968924 | NRPS111APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥3,398 税込￥3,738 | 注文コードが変更になりました。 |
| 60398371 | NRPS11-G1APN10 | 28968994 | NRPS11G1APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,698 税込￥5,168 | 注文コードが変更になりました。 |
| 60398387 | NRPS11-G2APN10 | 28969003 | NRPS11G2APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,698 税込￥5,168 | 注文コードが変更になりました。 |
| 60398396 | NRPS11-G3.15APN10 | 28969019 | NRPS11G3.15APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,698 税込￥5,168 | 注文コードが変更になりました。 |
| 60398405 | NRPS11-G5APN10 | 28969037 | NRPS11G5APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,698 税込￥5,168 | 注文コードが変更になりました。 |
| 60398414 | NRPS11-G6APN10 | 28969046 | NRPS11G6APN10 | | NRPシリーズプリント基板用サーキットプロテクタ | IDEC(和泉電気) | 1箱(10個) | ￥4,898 税込￥5,388 | 注文コードが変更になりました。 |
