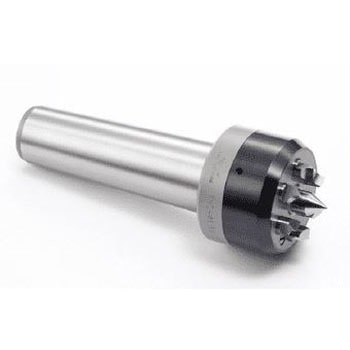

ワークドライビングセンター

爪作動に油圧機構を採用しとことにより、SDタイプより加工物の高精度を保つようになりました。
爪、センター軸の材質はハイス鋼を使用し、耐久性の増強を図りました。
NC機使用の場合には特にお勧めします。

型式HD (油圧) 内容量1本

お気に入りに追加

36件中 1～36件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 WDU3-151 WDU3-152 WDU3-211 WDU3-212 WDU4-151 WDU4-152 WDU4-211 WDU4-212 WDU4-271 WDU4-272 WDU4-321 WDU4-322 WDU4-381 WDU4-382 WDU4-461 WDU4-462 WDU4-521 WDU4-522 WDU5-101 WDU5-102 WDU5-151 WDU5-152 WDU5-211 WDU5-212 WDU5-271 WDU5-272 WDU5-321 WDU5-322 WDU5-381 WDU5-382 WDU5-461 WDU5-462 WDU5-521 WDU5-522 WDU5-751 WDU5-752	回転方向選択解除 L R	シャンク径(MT) 選択解除 3 4 5	外径選択解除 HD-15 HD-21 HD-27 HD-32 HD-38 HD-46 HD-52 HD-75 HD-100	ワーク径Φ(mm) 選択解除 15～22 21～31 27～45 32～54 38～64 46～78 52～88 75～130 100～170	寸法A(mm) 選択解除 21 27 38 52 75 100 -	寸法A1(mm) 選択解除 15 32 46 -	寸法B(mm) 選択解除 48 52 55 59 65 70	寸法C(mm) 選択解除 85 106 110 139 144	寸法C1(mm) 選択解除 8 10 15 -	寸法D(mm) 選択解除 56 58 72 97 122	寸法d(mm) 選択解除 7 10 12 14 20 25	寸法E(mm) 選択解除 14.8 16 20 22 30 35	寸法G(mm) 選択解除 76 77.8 78 79 79.8 80 81 105 120	寸法L1(mm) 選択解除 6 10 15	寸法L(mm) 選択解除 158.8 178 179.8 181 207 208.8 209 210 234 249	寸法F(mm) 選択解除 6 11 16	爪数選択解除 4 5 6 8	振れ精度選択解除 TIR0.01 (最大)	許容スラスト推力(Kg) 選択解除 800 1000 1200 2400 3200	寸法D1(mm) 選択解除 36 42	寸法L2(mm) 選択解除 20	寸法L3(mm) 選択解除 35 39	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
06808611	WDU4-321	R	4	HD-32	32～54	-	32	48	110	8	56	12	20	76	10	178	11	5	TIR0.01 (最大)	1000	-	-	-	￥165,200	￥159,800	￥159,800	￥175,780 （税込）	6日以内出荷返品不可
06808627	WDU4-322	L	4	HD-32	32～54	-	32	48	110	8	56	12	20	76	10	178	11	5	TIR0.01 (最大)	1000	-	-	-	￥165,200	￥159,800	￥159,800	￥175,780 （税込）	6日以内出荷返品不可
06808654	WDU4-381	R	4	HD-38	38～64	38	-	48	110	8	56	12	20	76	10	178	11	5	TIR0.01 (最大)	1000	-	-	-	￥165,200	￥159,800	￥159,800	￥175,780 （税込）	6日以内出荷返品不可
06808663	WDU4-382	L	4	HD-38	38～64	38	-	48	110	8	56	12	20	76	10	178	11	5	TIR0.01 (最大)	1000	-	-	-	￥165,200	￥159,800	￥159,800	￥175,780 （税込）	6日以内出荷返品不可
62763454	WDU4-461	R	-	HD-46	46～78	-	46	52	110	8	72	14	-	-	-	-	-	-	-	-	-	-	-	￥173,900	￥169,800	￥169,800	￥186,780 （税込）	6日以内出荷
62763463	WDU4-462	L	-	HD-46	46～78	-	46	52	110	8	72	14	-	-	-	-	-	-	-	-	-	-	-	￥173,900	￥169,800	￥169,800	￥186,780 （税込）	6日以内出荷
62763479	WDU4-521	R	-	HD-52	52～88	52	-	52	110	8	72	14	-	-	-	-	-	-	-	-	-	-	-	￥173,900	￥169,800	￥169,800	￥186,780 （税込）	6日以内出荷
62763488	WDU4-522	L	-	HD-52	52～88	52	-	52	110	8	72	14	-	-	-	-	-	-	-	-	-	-	-	￥173,900	￥169,800	￥169,800	￥186,780 （税込）	8日以内出荷
06808636	WDU5-321	R	5	HD-32	32～54	-	32	48	139	10	56	12	20	78	10	207	11	5	TIR0.01 (最大)	1000	-	-	-	￥165,200	￥159,800	￥159,800	￥175,780 （税込）	6日以内出荷返品不可
06808645	WDU5-322	L	5	HD-32	32～54	-	32	48	139	10	56	12	20	78	10	207	11	5	TIR0.01 (最大)	1000	-	-	-	￥165,200	￥159,800	￥159,800	￥175,780 （税込）	6日以内出荷返品不可
06808672	WDU5-381	R	5	HD-38	38～64	38	-	48	139	10	56	12	20	78	10	207	11	5	TIR0.01 (最大)	1000	-	-	-	￥165,200	￥159,800	￥159,800	￥175,780 （税込）	6日以内出荷返品不可
06808681	WDU5-382	L	5	HD-38	38～64	38	-	48	139	10	56	12	20	78	10	207	11	5	TIR0.01 (最大)	1000	-	-	-	￥165,200	￥159,800	￥159,800	￥175,780 （税込）	6日以内出荷返品不可
06808697	WDU5-461	R	5	HD-46	46～78	-	46	48	139	10	72	14	22	80	10	209	11	6	TIR0.01 (最大)	1200	-	-	-	￥173,900	￥169,800	￥169,800	￥186,780 （税込）	6日以内出荷返品不可
06808706	WDU5-462	L	5	HD-46	46～78	-	46	48	139	10	72	14	22	80	10	209	11	6	TIR0.01 (最大)	1200	-	-	-	￥173,900	￥169,800	￥169,800	￥186,780 （税込）	6日以内出荷返品不可
06808715	WDU5-521	R	5	HD-52	52～88	52	-	48	139	10	72	14	22	80	10	209	11	6	TIR0.01 (最大)	1200	-	-	-	￥173,900	￥169,800	￥169,800	￥186,780 （税込）	6日以内出荷返品不可
06808724	WDU5-522	L	5	HD-52	52～88	52	-	48	139	10	72	14	22	80	10	209	11	6	TIR0.01 (最大)	1200	-	-	-	￥173,900	￥169,800	￥169,800	￥186,780 （税込）	6日以内出荷返品不可
06808733	WDU5-751	R	5	HD-75	75～130	75	-	65	139	10	97	20	30	105	15	234	16	6	TIR0.01 (最大)	2400	-	-	-	￥300,800	￥299,800	￥299,800	￥329,780 （税込）	6日以内出荷返品不可
06808742	WDU5-752	L	5	HD-75	75～130	75	-	65	139	10	97	20	30	105	15	234	16	6	TIR0.01 (最大)	2400	-	-	-	￥300,800	￥299,800	￥299,800	￥329,780 （税込）	6日以内出荷返品不可
06808751	WDU5-101	R	5	HD-100	100～170	100	-	70	144	15	122	25	35	120	15	249	16	8	TIR0.01 (最大)	3200	-	-	-	￥395,800	￥389,800	￥389,800	￥428,780 （税込）	6日以内出荷返品不可
06808767	WDU5-102	L	5	HD-100	100～170	100	-	70	144	15	122	25	35	120	15	249	16	8	TIR0.01 (最大)	3200	-	-	-	￥395,800	￥389,800	￥389,800	￥428,780 （税込）	6日以内出荷返品不可
06808453	WDU3-151	R	3	HD-15	15～22	-	15	59	85	-	58	7	14.8	77.8	6	158.8	6	4	TIR0.01 (最大)	800	36	20	39	オープン				取扱い終了返品不可
06808462	WDU3-152	L	3	HD-15	15～22	-	15	59	85	-	58	7	14.8	77.8	6	158.8	6	4	TIR0.01 (最大)	800	36	20	39	オープン				取扱い終了返品不可
06808471	WDU4-151	R	4	HD-15	15～22	-	15	59	106	-	58	7	14.8	77.8	6	179.8	6	4	TIR0.01 (最大)	800	36	20	39	オープン				取扱い終了返品不可
06808487	WDU4-152	L	4	HD-15	15～22	-	15	59	106	-	58	7	14.8	77.8	6	179.8	6	4	TIR0.01 (最大)	800	36	20	39	オープン				取扱い終了返品不可
06808496	WDU5-151	R	5	HD-15	15～22	-	15	55	139	-	58	7	14.8	79.8	6	208.8	6	4	TIR0.01 (最大)	800	36	20	35	オープン				取扱い終了返品不可
06808505	WDU5-152	L	5	HD-15	15～22	-	15	55	139	-	58	7	14.8	79.8	6	208.8	6	4	TIR0.01 (最大)	800	36	20	35	オープン				取扱い終了返品不可
06808514	WDU3-211	R	3	HD-21	21～31	21	-	59	85	-	58	7	14.8	77.8	6	158.8	6	4	TIR0.01 (最大)	800	36	20	39	オープン				取扱い終了返品不可
06808523	WDU3-212	L	3	HD-21	21～31	21	-	59	85	-	58	7	14.8	77.8	6	158.8	6	4	TIR0.01 (最大)	800	36	20	39	オープン				取扱い終了返品不可
06808532	WDU4-211	R	4	HD-21	21～31	21	-	59	106	-	58	7	14.8	77.8	6	179.8	6	4	TIR0.01 (最大)	800	36	20	39	オープン				取扱い終了返品不可
06808541	WDU4-212	L	4	HD-21	21～31	21	-	59	106	-	58	7	14.8	77.8	6	179.8	6	4	TIR0.01 (最大)	800	36	20	39	オープン				取扱い終了返品不可
06808557	WDU5-211	R	5	HD-21	21～31	21	-	55	139	-	58	7	14.8	79.8	6	208.8	6	4	TIR0.01 (最大)	800	36	20	35	オープン				取扱い終了返品不可
06808566	WDU5-212	L	5	HD-21	21～31	21	-	55	139	-	58	7	14.8	79.8	6	208.8	6	4	TIR0.01 (最大)	800	36	20	35	オープン				取扱い終了返品不可
06808575	WDU4-271	R	4	HD-27	27～45	27	-	59	106	-	58	10	16	79	6	181	6	4	TIR0.01 (最大)	800	42	20	39	オープン				取扱い終了返品不可
06808584	WDU4-272	L	4	HD-27	27～45	27	-	59	106	-	58	10	16	79	6	181	6	4	TIR0.01 (最大)	800	42	20	39	オープン				取扱い終了返品不可
06808593	WDU5-271	R	5	HD-27	27～45	27	-	55	139	-	58	10	16	81	6	210	6	4	TIR0.01 (最大)	800	42	20	35	オープン				取扱い終了返品不可
06808602	WDU5-272	L	5	HD-27	27～45	27	-	55	139	-	58	10	16	81	6	210	6	4	TIR0.01 (最大)	800	42	20	35	オープン				取扱い終了返品不可
