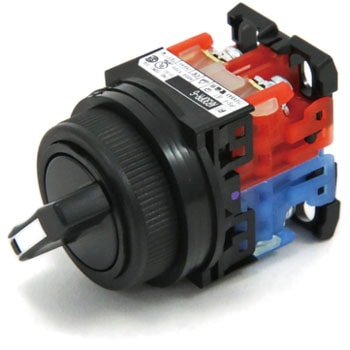

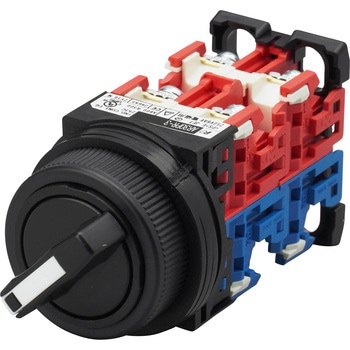

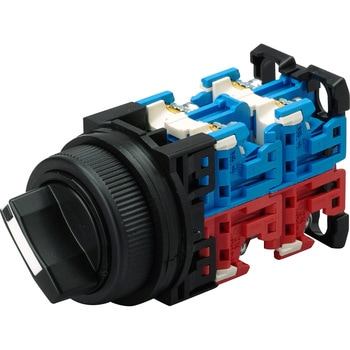

セレクタスイッチ AR30シリーズ
前締め構造
接点・トランスユニットの追加、交換もワンタッチ
2 方向配線で作業効率をアップ
短胴の奥行寸法
端子部IP2X対応品も用意
優れた接触信頼性
充電部保護カバーを標準付属
標準品で、海外規格の認定を取得
ブザーも用意
取付穴径(Φmm)30.5操作部形状ツマミ形保護構造操作部：IP65(防油形)種類セレクタ端子ねじ角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)タイプ標準タイプフレーム丸フレーム耐電圧充電部対アース間・異極充電部間：AC2500V 1分間保存温度(℃)-40～80絶縁抵抗(MΩ)充電部対アース間・異極充電部間：100以上(DC500Vメガーにて)使用周囲温度(℃)-20～70(ただし、氷結、結露なきこと)電気的耐久性50万回以上(AC220V 6Aにて)・100万回以上(AC220V 3Aにて)短絡保護装置Fuse 15A定格インパルス耐電圧(kV)6汚染度(使用環境)3耐振動共振試験：複振幅0.1mm 周波数10～55Hz・定振動耐久試験：複振幅3.0mm 周波数16.7Hz開閉頻度(回/時)1200(使用率40%)条件付短絡電流(A)1000相対湿度(%RH)盤内：45～85(-5～40℃にて)(ただし、氷結、結露なきこと)耐衝撃(誤動作)(m/s2)100耐衝撃(耐久)(m/s2)500接点定格AC-15(コイル負荷)：24V/6、110V/6、220V/6、440V/2.5・DC-13(コイル負荷)：24V/4、110V/1.3、220V/0.45・DC-12(抵抗負荷)：24V/6、110V/2.5、220V/1内容量1個
スイッチ の新着商品
![ミサイルスイッチ カバー付き(透明赤) GB[制御機器]](https://jp.images-monotaro.com/Monotaro3/pi/middle/mono68765089-251222-02.jpg "ミサイルスイッチ カバー付き(透明赤) GB[制御機器]")
![ミサイルスイッチ カバー付き(透明緑) GB[制御機器]](https://jp.images-monotaro.com/Monotaro3/pi/middle/mono68765098-251222-02.jpg "ミサイルスイッチ カバー付き(透明緑) GB[制御機器]")
カテゴリ
商品レビュー
2025-07-30
用途: 配電盤のメンテナンス、接点の配置やネジサイズが同じAH25シリーズの代用
農・林・水産業
AH25シリーズが廃版になっていたのでAR30シリーズで代用しました。コントロールパネルの穴を拡大して対応。超硬ホールソーの工具代が思わぬ出費になりました。
2025-07-14
用途: 社内治具、治工具の開発
製造業
ｱｸﾁｪｰﾀの切り替えスイツチとして便利に使用してます。
2025-03-22
用途: 薪割り機の電源ｽｲｯﾁの交換
運輸・通信業
古い薪割り機を交換したが、電源ｽｲｯﾁのﾎﾞﾀﾝ操作と薪割り機のﾚﾊﾞｰ操作の
両方の操作をしないと薪割りができない 両手が必要で薪の固定ができない
電源ｽｲｯﾁがOFF-ON固定できる様に変更した
薪割り機は大電流が流れるのでSWの電流確認して購入されることを勧める
対象商品 : 50065924
2021-09-12
用途: 機械補修用
その他業種
商品自体は良いものですが、販売ページのシリーズ一覧に表示される情報が、品番と取付穴径しかなく、穴径はAR30シリーズはすべて３０ｍｍなので、分類として意味をなさず、商品詳細ページを見ても物によっては、接点構成やノッチ数すら記載されておらず、他サイトやメーカーカタログで品番を調べてからでないと選定できない。
5人が参考にしています
