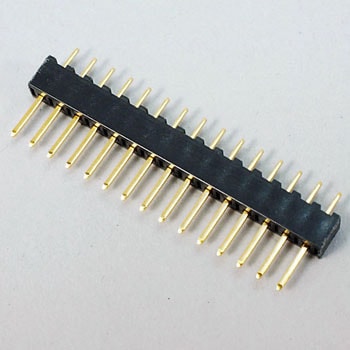

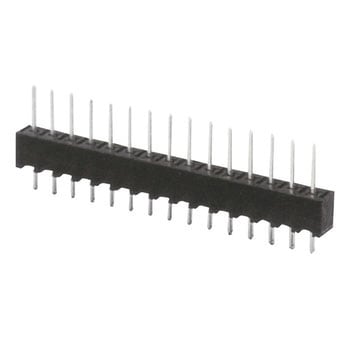

基板対電線接続用コネクタ PSシリーズ オープンピンヘッダ用 ストレートスルーホールタイプ



基板対電線接続用コネクタ PSシリーズ オープンピンヘッダ用 ストレートスルーホールタイプ 商品レビューを投稿する

ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組合せによる基板対電線接続用コネクタです。
結線方式
電線側/圧着
基板側/半田(スルーホール)ラッピング
定格電流(A)
3
コンタクトピッチ(mm)
2.54
適合プリント基板厚さ(mm)
1.6
材質(ピンヘッダー)/処理
銅合金/(接触部)ニッケル上金メッキ(0.1μm以上)、(その他)ニッケル上金フラッシュ
材質(絶縁体)
ガラス入りPBT(UL94V-0、黒色)
絶縁抵抗(MΩ)
1000
基板接続方法
はんだ付け (スルーホール)
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
12 件中 1 - 12 件
注文
コード

品番
極数
列数

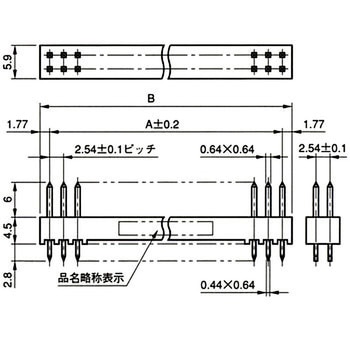

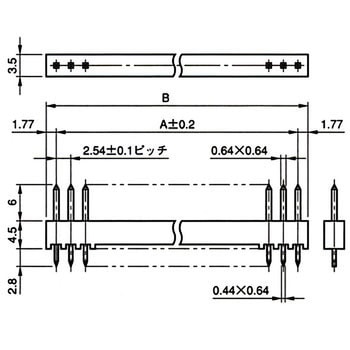

寸法A(mm)
寸法B(mm)
耐電圧
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
08517381 PS-5PE-S4T1-PN1 5極 1列 10.16 13.70 AC1000Vr.m.s(1分間) オープン
¥139 1 139
153 (税込) 平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
返品不可
08517406 PS-10PE-D4T1-PN1 10 2列 10.16 13.70 AC1000Vr.m.s(1分間) オープン
¥129 1 129
142 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08517415 PS-16PE-D4T1-PN1 16 2列 17.78 21.32 AC1000Vr.m.s(1分間) オープン
¥159 1 159
175 (税込) 欠品中
08517424 PS-20PE-D4T1-PN1 20 2列 22.86 26.40 AC1000Vr.m.s(1分間) オープン
¥179 1 179
197 (税込) 欠品中
返品不可
08517433 PS-26PE-D4T1-PN1 26 2列 30.48 34.02 AC1000Vr.m.s(1分間) オープン
¥239 1 239
263 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08517442 PS-30PE-D4T1-PN1 30 2列 35.56 39.10 AC1000Vr.m.s(1分間) オープン
¥249 1 249
274 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08517451 PS-34PE-D4T1-PN1 34 2列 40.64 44.18 AC1000Vr.m.s(1分間) オープン
¥279 1 279
307 (税込) 平日15時までにご注文いただくと、翌々営業日に出荷する商品です。(土・日・祝は除く)
返品不可

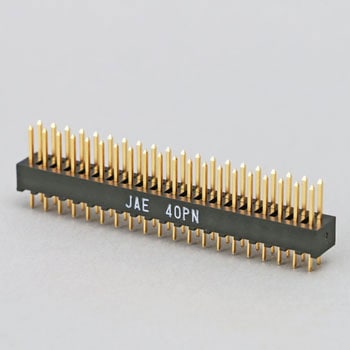

08517467 PS-40PE-D4T1-PN1 40 2列 48.26 51.80 AC1000Vr.m.s(1分間) オープン
¥309 1 309
340 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08517397 PS-10PE-S4T1-PN1 10 1列 22.86 26.40 AC1000Vr.m.s(1分間) オープン
¥219 1 219
241 (税込) 欠品中
返品不可
41199051 PS-15PE-S4T1-PN1 15 1列 35.56 39.10 AC1000Vrms オープン
¥169 1 169
186 (税込) 取扱停止中
返品不可
41199067 PS-20PE-S4T1-PN1 20 1列 48.26 51.80 AC1000Vrms オープン
¥299 1 299
329 (税込) 取扱停止中

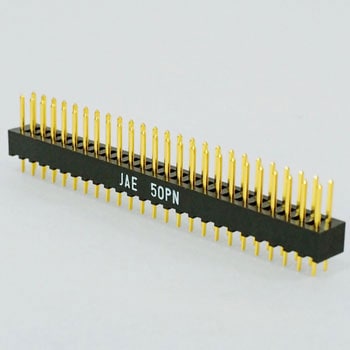

08517476 PS-50PE-D4T1-PN1 50極 2列 60.96 64.50 AC1000Vr.m.s(1分間) オープン
¥369 1 369
406 (税込) 欠品中
↑各品番毎の詳細は注文コードをクリックしてください。
