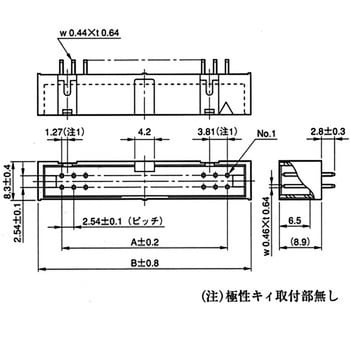

基板対電線接続用コネクタ PSシリーズ ボックスタイプピンヘッダ ストレートスルーホールタイプ

基板対電線接続用コネクタ PSシリーズ ボックスタイプピンヘッダ ストレートスルーホールタイプ 日本航空電子工業(JAE) 基板対電線接続用コネクタ PSシリーズ ボックスタイプピンヘッダ ストレートスルーホールタイプ 日本航空電子工業(JAE) 基板対電線接続用コネクタ PSシリーズ ボックスタイプピンヘッダ ストレートスルーホールタイプ 日本航空電子工業(JAE) 基板対電線接続用コネクタ PSシリーズ ボックスタイプピンヘッダ ストレートスルーホールタイプ 日本航空電子工業(JAE) 基板対電線接続用コネクタ PSシリーズ ボックスタイプピンヘッダ ストレートスルーホールタイプ 日本航空電子工業(JAE) 基板対電線接続用コネクタ PSシリーズ ボックスタイプピンヘッダ ストレートスルーホールタイプ 日本航空電子工業(JAE) 基板対電線接続用コネクタ PSシリーズ ボックスタイプピンヘッダ ストレートスルーホールタイプ 日本航空電子工業(JAE) 基板対電線接続用コネクタ PSシリーズ ボックスタイプピンヘッダ ストレートスルーホールタイプ 日本航空電子工業(JAE)
(1件のレビュー)

ソケットコンタクトにディスクリートワイヤを圧着結線後、ソケットハウジングに装着。相手側の基板実装用ピンヘッダとの組合せによる基板対電線接続用コネクタです。

材質
インシュレータ:ガラス入りPBT(UL94V-0、黒色)
ソケットハウジング:ガラス入りPBT(UL94V-0、黒色)
ソケットコンタクト:リン青銅
ピンコンタクト(ポスト):銅合金
仕上
ソケットコンタクト:接触部/ニッケル上金メッキ(0.1μm以上)、その他/ニッケル上金フラッシュ
ピンコンタクト(ポスト):接触部/ニッケル上金メッキ(0.1μm以上)、その他/ニッケル上錫又は錫合金メッキ
適合電線
圧接:1.27mmピッチFRC(AWG#28)
圧着:AWG#22~#36相当の撚線
結線方式
電線側:圧接・圧着
基板側:半田(スルーホール)
使用温度範囲(℃)-55~+85 耐電圧AC500Vr.m.s(1分間) 定格電流(A)3 接続形式垂直・平行 接触抵抗(mΩ)20以下 コンタクトピッチ(mm)2.54ピッチ、2列 適合プリント基板厚さ(mm)1.6 内容量1個
お気に入りに追加
8件中 1~8件 各品番毎の詳細は注文コードをクリックしてください
注文コード 参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
08517616 PS-10PE-D4T1-B1E 10 ソケットハウジング:PS-D4C10 ストレート 10.16 基板側:ストレート/ピンヘッダ ボックスタイプ
オープン
219
241 (税込)
当日出荷
08517625 PS-16PE-D4T1-B1E 16 ソケットハウジング:PS-D4C16 ストレート 17.78 基板側:ストレート/ピンヘッダ ボックスタイプ
オープン
229
252 (税込)
当日出荷
08517634 PS-20PE-D4T1-B1E 20 ソケットハウジング:PS-D4C20 ストレート 22.86 基板側:ストレート/ピンヘッダ ボックスタイプ
オープン
229
252 (税込)
当日出荷
08517643 PS-26PE-D4T1-B1E 26 ソケットハウジング:PS-D4C26 ストレート 30.48 基板側:ストレート/ピンヘッダ ボックスタイプ
オープン
299
329 (税込)
当日出荷
08517652 PS-30PE-D4T1-B1E 30 ソケットハウジング:PS-D4C30 ストレート 35.56 基板側:ストレート/ピンヘッダ ボックスタイプ
オープン
329
362 (税込)
91日以内出荷

返品不可
41199216 PS-34PE-D4T1-B1E 34 ソケットハウジング:PS-D4C34 ストレート 40.64 基板側:ストレート/ピンヘッダ ボックスタイプ
オープン
459
505 (税込)
当日出荷
41199225 PS-40PE-D4T1-B1E 40 ソケットハウジング:PS-D4C40 ストレート 48.26 基板側:ストレート/ピンヘッダ ボックスタイプ
オープン
469
516 (税込)
当日出荷
08517661 PS-50PE-D4T1-B1AE 50 ソケットハウジング:PS-D4C50 Aタイプ(誤挿入防止溝2ヶ所付き) 60.96 基板側:ストレート
オープン
604
664 (税込)
取扱い終了

返品不可
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください
