日本航空電子工業(JAE)

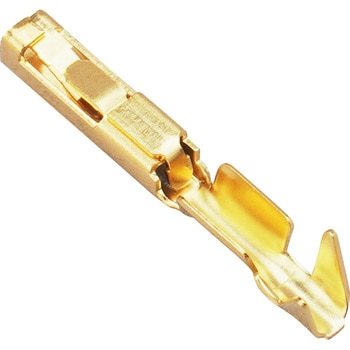

基板対電線接続用コネクタ PSシリーズソケットコンタクト(圧着式)

基板対電線接続用コネクタ PSシリーズソケットコンタクト(圧着式) 日本航空電子工業(JAE)

基板対電線接続用コネクタ PSシリーズソケットコンタクト(圧着式) 日本航空電子工業(JAE)

基板対電線接続用コネクタ PSシリーズソケットコンタクト(圧着式) 日本航空電子工業(JAE)

基板対電線接続用コネクタ PSシリーズソケットコンタクト(圧着式) (3件の商品レビュー)

仕上: 接触部：ニッケル上金メッキ(0.1μm以上)
その他：ニッケル上金フラッシュ
結線方式: 電線側：圧着
基板側：半田(スルーホール)

適合: ソケットハウジング：PS-※SD-S4C2、PS-※SD-D4C2、PS-D4C※
材質: リン青銅
形状: 単品
使用温度範囲(℃): -55～+85
耐電圧: AC1000Vr.m.s(1分間)
定格電流(A): 3
接続形式: 垂直・平行
絶縁抵抗(MΩ): 1000以上
接触抵抗(mΩ): 10以下
コンタクトピッチ(mm): 2.54ピッチ、2列
適合プリント基板厚さ(mm): 1.6

お気に入りに追加

↓各品番毎の詳細は注文コードをクリックしてください。

4 件中 1 - 4 件

注文
コード

品番

選択解除 030-51304-001 030-51307-001

内容量

選択解除 1パック(10個入) 1パック(50個)

寸法A(mm)

選択解除 1.6±0.3 1.7±0.3

寸法D(mm)

選択解除 2.4±0.3 2.6±0.3

寸法B(mm)

選択解除 1.8±0.3 2.2±0.3

寸法C(mm)

選択解除 1.6±0.3 1.8±0.3

適合工具

選択解除圧着結線工具：CT150-1-PSSF(手動式) 圧着結線工具：CT150-1G-PSSF(手動式)

参考
基準
価格
(税別)

通常価格
(税別)

購入数

販売価格
(税別)

出荷
関連

数量

030-51307-001

1パック(50個)

1.7±0.3

2.6±0.3

2.2±0.3

1.8±0.3

圧着結線工具：CT150-1G-PSSF(手動式)

オープン

￥819

1

￥819

平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

030-51304-001

1パック(50個)

1.6±0.3

2.4±0.3

1.8±0.3

1.6±0.3

圧着結線工具：CT150-1-PSSF(手動式)

オープン

￥819

1

￥819

平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

08517835 030-51307-001 1パック(10個入) 1.7±0.3 2.6±0.3 2.2±0.3 1.8±0.3 圧着結線工具：CT150-1G-PSSF(手動式) オープン代替品有

08517844 030-51304-001 1パック(10個入) 1.6±0.3 2.4±0.3 1.8±0.3 1.6±0.3 圧着結線工具：CT150-1-PSSF(手動式) オープン代替品有

↑各品番毎の詳細は注文コードをクリックしてください。

お気に入りに追加

相当品がございます、是非ご確認ください。

旧注文コード品番		新注文コード品番				理由
08517835 030-51307-001		32624313 030-51307-001		基板対電線接続用コネクタ PSシリーズソケットコンタクト(圧着式) 日本航空電子工業(JAE) 1パック(50個)	￥819	内容量に違いがあります
08517844 030-51304-001		32624322 030-51304-001		基板対電線接続用コネクタ PSシリーズソケットコンタクト(圧着式) 日本航空電子工業(JAE) 1パック(50個)	￥819	内容量に違いがあります
