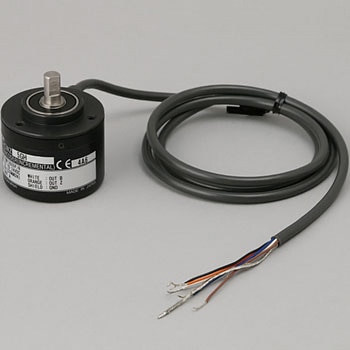

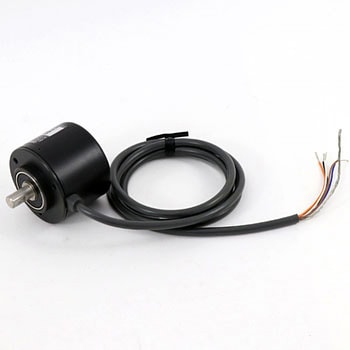

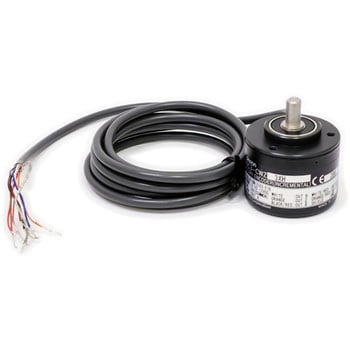

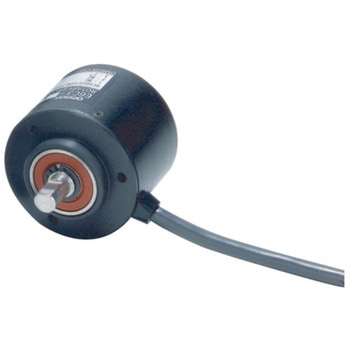

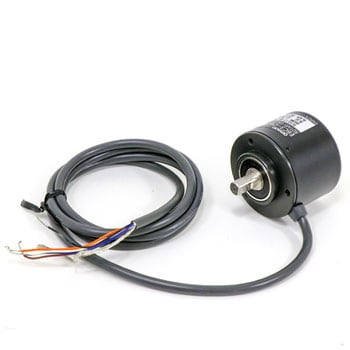

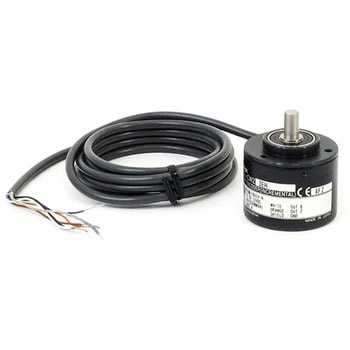

ロータリエンコーダインクリメンタル形 E6C3-C

Name: ロータリエンコーダ インクリメンタル形 E6C3-C
Brand: omron(オムロン)
Rating: 5.00 (1 reviews)

(1件のレビュー)

「耐久性」と「使いやすさ」を実現!
シールベアリング採用で、IP65fの防滴・防油構造を実現
抜群の耐軸荷重性能。ラジアル80N、スラスト50Nを実現。

消費電流(mA): 100以下
電源投入時、約9Aの突入電流が流れます。(時間：約0.1ms)

付属品: 取扱説明書注.カプリング、金具、六角スパナは別売
材質(本体): アルミニウム
質量(g): 約300(梱包状態)
最高回転数(min^-1[r.p.m]): 5000
保護構造: IEC60529規格 IP65
材質(ケース): アルミニウム
分類: インクリメンタル形シャフトタイプ
絶縁抵抗(MΩ): 20以上(DC500Vメガにて)充電部一括とケース間
周囲湿度(%RH): (動作時・保存時)各35～85(ただし、結露しないこと)
保護回路: 出力負荷短絡保護
耐振動(耐久): 10～500Hz 複振幅2mmまたは150m/s² X、Y、Z各方向1掃引11min 3掃引
出力軸許容ラジアル荷重(N): 80
出力軸許容スラスト荷重(N): 50
最大応答周波数(kHz): 125(Z相でリセットを行う場合は65)
起動トルク(mN・m[gfcm]): 常温時：10以下、低温時：30以下
周囲温度(℃): (動作時)-10～70、(保存時)-25～85(ただし、氷結しないこと)
出力位相差: A相、B相の位相差90°±45°(1/4T±1/8T)
材質(シャフト): SUS303
耐電圧(V): AC500 50/60Hz 1min 充電部一括とケース間
エンコーダ種類: インクリメンタル形
衝撃(耐久)(m/s²): 1000 X、Y、Z各方向 3回
内容量: 1個

注意

※メーカー生産体制の変更により、出荷目安よりも納期が遅延する可能性がございます。

全102種類を絞り込む

電源電圧(V)

DC5-5%～12+10%リップル(p-p)5%以下DC12-10%～24+15% リップル(p-p)5%以下

コード長さ(m)

出力

コンプリメンタリ出力ラインドライバ出力電圧出力(NPN出力)

接続方式

コード引き出しタイプ(コード長：1m)コード引き出しタイプ(コード長：2m)

102種類すべて表示中

注文コード

品番

種類

電源電圧(V)

コード長さ(m)

出力

接続方式

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

08587144

E6C3-CWZ5GH 100P/R 1M

ロータリエンコーダ

DC12-10%～24+15% リップル(p-p)5%以下

コンプリメンタリ出力

コード引き出しタイプ(コード長：1m)

￥24,500

￥23,980

￥26,378(税込)

当日出荷

08587153

E6C3-CWZ5GH 200P/R 1M

ロータリエンコーダ

DC12-10%～24+15% リップル(p-p)5%以下

コンプリメンタリ出力

コード引き出しタイプ(コード長：1m)

￥24,500

￥23,980

￥26,378(税込)

3日以内出荷

返品不可

08587162

E6C3-CWZ5GH 360P/R 1M

ロータリエンコーダ

DC12-10%～24+15% リップル(p-p)5%以下

コンプリメンタリ出力

コード引き出しタイプ(コード長：1m)

￥27,000

￥26,980

￥29,678(税込)

当日出荷

08587171

E6C3-CWZ5GH 500P/R 1M

ロータリエンコーダ

DC12-10%～24+15% リップル(p-p)5%以下

コンプリメンタリ出力

コード引き出しタイプ(コード長：1m)

￥27,000

￥25,980

￥28,578(税込)

3日以内出荷

返品不可

39060156

E6C3-CWZ5GH 3600P/R 1M

ロータリエンコーダ

DC12-10%～24+15% リップル(p-p)5%以下

コンプリメンタリ出力

コード引き出しタイプ(コード長：1m)

￥32,500

￥31,980

￥35,178(税込)

当日出荷

46438621

E6C3-CWZ3EH-1000P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：1m)

￥29,000

￥28,980

￥31,878(税込)

62日以内出荷

返品不可

46438646

E6C3-CWZ3EH-100P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：1m)

￥24,500

￥23,980

￥26,378(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438655

E6C3-CWZ3EH-100P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：2m)

￥25,000

￥24,980

￥27,478(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438664

E6C3-CWZ3EH-1024P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：1m)

￥29,000

￥28,980

￥31,878(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438673

E6C3-CWZ3EH-1024P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：2m)

￥30,000

￥29,980

￥32,978(税込)

62日以内出荷

返品不可

46438682

E6C3-CWZ3EH-1200P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：1m)

￥29,000

￥28,980

￥31,878(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438707

E6C3-CWZ3EH-1500P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：1m)

￥31,000

￥30,980

￥34,078(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438716

E6C3-CWZ3EH-1500P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：2m)

￥31,500

￥29,980

￥32,978(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438725

E6C3-CWZ3EH-1800P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：1m)

￥31,000

￥30,980

￥34,078(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438734

E6C3-CWZ3EH-1800P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：2m)

￥31,500

￥29,980

￥32,978(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438761

E6C3-CWZ3EH-200P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：1m)

￥24,500

￥23,980

￥26,378(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438777

E6C3-CWZ3EH-200P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：2m)

￥25,000

￥24,980

￥27,478(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438786

E6C3-CWZ3EH-2048P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：1m)

￥32,500

￥31,980

￥35,178(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438795

E6C3-CWZ3EH-2048P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：2m)

￥33,500

￥32,980

￥36,278(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438804

E6C3-CWZ3EH-2500P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：1m)

￥32,500

￥31,980

￥35,178(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438847

E6C3-CWZ3EH-3600P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：1m)

￥32,500

￥31,980

￥35,178(税込)

62日以内出荷

返品不可

46438856

E6C3-CWZ3EH-3600P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：2m)

￥33,500

￥32,980

￥36,278(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438865

E6C3-CWZ3EH-360P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：1m)

￥27,000

￥25,980

￥28,578(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438883

E6C3-CWZ3EH-500P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：1m)

￥27,000

￥25,980

￥28,578(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438892

E6C3-CWZ3EH-500P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：2m)

￥27,500

￥25,980

￥28,578(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438901

E6C3-CWZ3EH-600P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：1m)

￥28,000

￥27,980

￥30,778(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438935

E6C3-CWZ3EH-720P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：2m)

￥28,500

￥27,980

￥30,778(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438944

E6C3-CWZ3EH-800P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：1m)

￥28,000

￥27,980

￥30,778(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438953

E6C3-CWZ3EH-800P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

電圧出力(NPN出力)

コード引き出しタイプ(コード長：2m)

￥28,500

￥27,980

￥30,778(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46438971

E6C3-CWZ3XH-1000P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：2m)

￥30,000

￥29,980

￥32,978(税込)

3日以内出荷

返品不可

46438987

E6C3-CWZ3XH-100P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：1m)

￥24,500

￥23,980

￥26,378(税込)

3日以内出荷

返品不可

46438996

E6C3-CWZ3XH-100P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：2m)

￥25,000

￥24,980

￥27,478(税込)

3日以内出荷

返品不可

46439005

E6C3-CWZ3XH-1024P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：1m)

￥29,000

￥28,980

￥31,878(税込)

62日以内出荷

返品不可

46439014

E6C3-CWZ3XH-1024P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：2m)

￥30,000

￥29,980

￥32,978(税込)

62日以内出荷

返品不可

46439023

E6C3-CWZ3XH-1200P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：1m)

￥29,000

￥28,980

￥31,878(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46439032

E6C3-CWZ3XH-1200P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：2m)

￥30,000

￥29,980

￥32,978(税込)

67日以内出荷

返品不可

46439041

E6C3-CWZ3XH-1500P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：1m)

￥31,000

￥30,980

￥34,078(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46439057

E6C3-CWZ3XH-1500P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：2m)

￥31,500

￥29,980

￥32,978(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46439066

E6C3-CWZ3XH-1800P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：1m)

￥31,000

￥30,980

￥34,078(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46439075

E6C3-CWZ3XH-1800P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：2m)

￥31,500

￥29,980

￥32,978(税込)

67日以内出荷

返品不可

46439102

E6C3-CWZ3XH-200P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：1m)

￥24,500

￥23,980

￥26,378(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46439111

E6C3-CWZ3XH-200P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：2m)

￥25,000

￥24,980

￥27,478(税込)

62日以内出荷

返品不可

46439127

E6C3-CWZ3XH-2048P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：1m)

￥32,500

￥31,980

￥35,178(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46439136

E6C3-CWZ3XH-2048P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：2m)

￥33,500

￥32,980

￥36,278(税込)

62日以内出荷

返品不可

46439145

E6C3-CWZ3XH-2500P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：1m)

￥32,500

￥31,980

￥35,178(税込)

3日以内出荷

返品不可

46439154

E6C3-CWZ3XH-2500P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：2m)

￥33,500

￥32,980

￥36,278(税込)

67日以内出荷

返品不可

46439163

E6C3-CWZ3XH-300P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：1m)

￥27,000

￥25,980

￥28,578(税込)

欠品中

返品不可

出荷予定：出荷時期未定

46439172

E6C3-CWZ3XH-300P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：2m)

￥27,500

￥25,980

￥28,578(税込)

62日以内出荷

返品不可

46439206

E6C3-CWZ3XH-360P/R-1M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：1m)

￥27,000

￥25,980

￥28,578(税込)

3日以内出荷

返品不可

46439215

E6C3-CWZ3XH-360P/R-2M

ロータリエンコーダ

DC5-5%～12+10%リップル(p-p)5%以下

ラインドライバ出力

コード引き出しタイプ(コード長：2m)

￥27,500

￥25,980

￥28,578(税込)

67日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください

センサの新着商品

ページ： 1/ 3

R7010B/W用電極azbil(旧:山武)税込￥208,780￥189,800

ロータリエンコーダインクリメンタル形 E6B2-Comron(オムロン)税込￥20,878～￥18,980～

IO-Link 光電センサ E3ZIomron(オムロン)税込￥14,278～￥12,980～

SK-1260用オプションセンサ SKーS111Kー100センサ 8080-46佐藤計量器製作所税込￥14,278￥12,980

SK-1260用オプションセンサ SKーS111Kー60センサ 8080-45佐藤計量器製作所税込￥14,278￥12,980

SKー1260用オプションセンサ SKーS111Kー30センサ 8080-44佐藤計量器製作所税込￥14,278￥12,980

感震ブレーカーブレーカー遮断タイプアイリスオーヤマ税込￥6,598￥5,998

電流センサユーアールディ税込￥2,088￥1,898

UL対応・貫通型電流センサユーアールディ税込￥4,288￥3,898

UL対応・貫通型電流センサユーアールディ税込￥3,518￥3,198

クランプ式交流電流センサユーアールディ税込￥2,308～￥2,098～

クランプ式通電検知モジュールユーアールディ税込￥7,038￥6,398

サーボ式直流微小電流センサユーアールディ税込￥14,278￥12,980

サーボ式直流電流センサユーアールディ税込￥28,578￥25,980

バッテリーレス・ワイヤレス電流センサユーアールディ税込￥6,158～￥5,598～

分割型サーボ式直流電流センサユーアールディ税込￥26,378￥23,980

容量拡大型交流電流センサユーアールディ税込￥9,238￥8,398

小型クランプ式交流電流センサユーアールディ税込￥5,278￥4,798

小型クランプ式交流電流センサユーアールディ税込￥4,838￥4,398

商品レビュー

2020-10-28

用途: 機械の寸法表示器のエンコーダーの代替に使用

サービス業

元のエンコーダーより取り換えが楽で　破損時の入れ替えも容易

よくあるご質問(FAQ)

質問：: 製品の安全データシート（SDS）や有害物質使用制限に関するデータ（RoHS）等の書面が必要ですがどうすれば良いですか。

回答：: お手数ですが下記URLのお問合せフォームよりご依頼ください。
お問合せ種類 *必須の中から必要な書類をお選びご依頼ください。

https://help.monotaro.com/app/ask

書類名）
1：SDS(MSDS)
2：RoHS(2)
3：非該当証明書
4：ChemSHERPA
5：その他（ミルシート・出荷証明書）

2022-04-07
