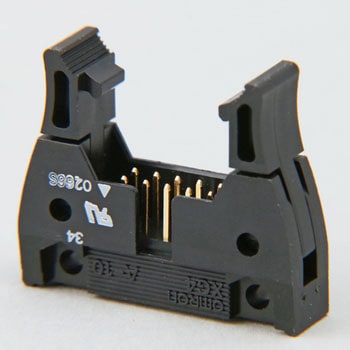

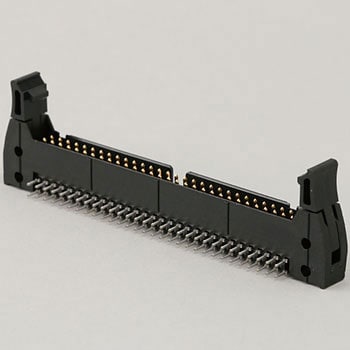

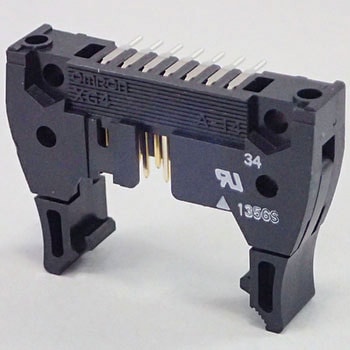

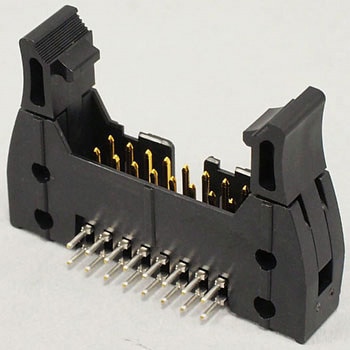

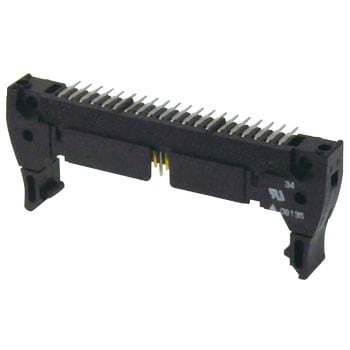

フラットケーブルコネクタ(汎用タイプ) XG4 MILタイププラグ ロングロック付き



フラットケーブルコネクタ(汎用タイプ) XG4 MILタイププラグ ロングロック付き 商品レビューを投稿する

プリント基板コネクタの中核、MIL規格準拠品
新生産性設計の採用により、高信頼性と低価格を同時に実現。
MIL規格(MIL-C-83503)に準拠。
規格
MIL規格(MIL-C-83503)
UL規格(ファイルNo.E103202)認定
RoHS適合
材質(コンタクト)
接触部:黄銅/ニッケル下地金メッキ(0.15μm)
端子部圧接部:黄銅/ニッケル下地錫メッキ(2.0μm)
形状
MILタイププラグ(ロングフック付き)
ピッチ(mm)
極性ガイド:22.86
定格電圧(V)
AC300
耐電圧
AC500V、1min(リーク電流1mA以下)
材質(ハウジング)
ガラス入りPBT樹脂(UL94V-0)/黒色
絶縁抵抗(MΩ)
103以上(DC500Vにて)
使用周囲温度(℃)
-55〜+105(低温にて氷結しないこと)
接触抵抗(mΩ)
20以下(20mV以下、100mA以下にて)
単体抜去力
0.39N以上(□0.64mmテストゲージにて)
挿抜耐久
50回

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
30 件中 1 - 30 件
注文
コード

品番
内容量
極数
極性スロット数
端子形状
寸法F(mm)
寸法D(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
08592595 XG4A-1071 1個 10 0 ディップストレート端子 46.4 21.8 オープン
¥129 1 ¥129
出荷目安:31日
08592604 XG4A-1031 1個 10 1 ディップストレート端子 46.4 21.8 オープン
¥129 1 ¥129
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
02503076 XG4A-1431 1パック(10個) 14 1 ディップストレート端子 51.5 26.9 オープン
¥1,390 1 ¥1,390
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08592613 XG4A-1631 1個 16 1 ディップストレート端子 54.1 29.5 オープン
¥159 1 ¥159
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08592622 XG4A-2031 1個 20 1 ディップストレート端子 59.1 34.5 オープン
¥169 1 ¥169
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
02503085 XG4A-2631 1パック(10個) 26 1 ディップストレート端子 66.8 42.2 オープン
¥1,590 1 ¥1,590
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
02503094 XG4A-3031 1パック(10個) 30 1 ディップストレート端子 71.8 47.2 オープン
¥1,690 1 ¥1,690
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08592631 XG4A-3431 1個 34 1 ディップストレート端子 76.9 52.3 オープン
¥209 1 ¥209
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08592647 XG4A-4031 1個 40 1 ディップストレート端子 84.5 59.9 オープン
¥239 1 ¥239
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08592656 XG4A-5031 1個 50 1 ディップストレート端子 97.2 72.6 オープン
¥289 1 ¥289
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08592665 XG4A-5071 1個 50 2 ディップストレート端子 97.2 72.6 オープン
¥289 1 ¥289
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08592674 XG4A-6031 1個 60 1 ディップストレート端子 109.9 85.3 オープン
¥319 1 ¥319
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08592683 XG4A-6071 1個 60 2 ディップストレート端子 109.9 85.3 オープン
¥319 1 ¥319
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08592692 XG4A-6431 1個 64 1 ディップストレート端子 115.0 90.4 オープン
¥359 1 ¥359
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08592701 XG4A-6471 1個 64 2 ディップストレート端子 115.0 90.4 オープン
¥369 1 ¥369
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
46649872 XG4A-1074 1個 10 0 ディップL形端子 46.4 21.8 オープン
¥119 1 ¥119
出荷目安:21日
返品不可
08592717 XG4A-1034 1個 10 1 ディップL形端子 46.4 21.8 オープン
¥129 1 ¥129
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08592726 XG4A-1434 1個 14 1 ディップL形端子 51.5 26.9 オープン
¥149 1 ¥149
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08592735 XG4A-1634 1個 16 1 ディップL形端子 54.1 29.5 オープン
¥149 1 ¥149
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08592744 XG4A-2034 1個 20 1 ディップL形端子 59.1 34.5 オープン
¥169 1 ¥169
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08592753 XG4A-2634 1個 26 1 ディップL形端子 66.8 42.2 オープン
¥179 1 ¥179
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
02503103 XG4A-3034 1パック(10個) 30 1 ディップL形端子 71.8 47.2 オープン
¥1,690 1 ¥1,690
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08592762 XG4A-3434 1個 34 1 ディップL形端子 76.9 52.3 オープン
¥219 1 ¥219
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08592771 XG4A-4034 1個 40 1 ディップL形端子 84.5 59.9 オープン
¥249 1 ¥249
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08592787 XG4A-5034 1個 50 1 ディップL形端子 97.2 72.6 オープン
¥289 1 ¥289
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08592796 XG4A-5074 1個 50 2 ディップL形端子 97.2 72.6 オープン
¥289 1 ¥289
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08592805 XG4A-6034 1個 60 1 ディップL形端子 109.9 85.3 オープン
¥319 1 ¥319
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08592814 XG4A-6074 1個 60 2 ディップL形端子 109.9 85.3 オープン
¥319 1 ¥319
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08592823 XG4A-6434 1個 64 1 ディップL形端子 115.0 90.4 オープン
¥359 1 ¥359
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08592832 XG4A-6474 1個 64 2 ディップL形端子 115.0 90.4 オープン
¥369 1 ¥369
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
