フラットケーブルコネクタ(汎用タイプ) XG4 ボックスタイププラグ



フラットケーブルコネクタ(汎用タイプ) XG4 ボックスタイププラグ 5.00 (2件の商品レビュー)

プリント基板コネクタの中核、MIL規格準拠品
新生産性設計の採用により、高信頼性と低価格を同時に実現。
MIL規格(MIL-C-83503)に準拠。
省スペースの実装に役立つボックスタイププラグ。
オムロン独自開発の簡易ロックレバーを用いることにより、ボックスタイププラグにもロックが可能。
規格
MIL規格(MIL-C-83503)
UL規格(ファイルNo.E103202)認定
RoHS適合
材質(コンタクト)
接触部:黄銅/ニッケル下地金メッキ(0.15μm)
端子部圧接部:黄銅/ニッケル下地錫メッキ(2.0μm)
適合電線
圧接用:1.27mmピッチフラットケーブルAWG28(7本より線)
UL2651(標準ケーブル)、UL20012(スダレケーブル)、UL20028(カラーコードケーブル)
形状
ボックスタイププラグ
定格電圧(V)
AC300
耐電圧
AC500V、1min(リーク電流1mA以下)
材質(ハウジング)
ガラス入りPBT樹脂(UL94V-0)/黒色
絶縁抵抗(MΩ)
103以上(DC500Vにて)
使用周囲温度(℃)
-55〜+105(低温にて氷結しないこと)
接触抵抗(mΩ)
20以下(20mV以下、100mA以下にて)
単体抜去力
0.39N以上(□0.64mmテストゲージにて)
挿抜耐久
50回
極性スロット数
1
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
21 件中 1 - 21 件
注文
コード

品番
極数
端子形状
寸法A(mm)
寸法B(mm)
寸法C(mm)
参考
基準
価格
通常価格 購入数 販売価格
(税別)
出荷
関連
数量
08593286 XG4C-1031 10 ディップストレート端子 20.0 17.5 10.16 オープン
¥119 1 ¥119
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593295 XG4C-1431 14 ディップストレート端子 25.1 22.6 15.24 オープン
¥129 1 ¥129
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593304 XG4C-1631 16 ディップストレート端子 27.6 25.2 17.78 オープン
¥139 1 ¥139
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593313 XG4C-2031 20 ディップストレート端子 32.7 30.2 22.86 オープン
¥149 1 ¥149
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593322 XG4C-2631 26 ディップストレート端子 40.3 37.9 30.48 オープン
¥179 1 ¥179
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593331 XG4C-3031 30 ディップストレート端子 45.4 42.9 35.56 オープン
¥189 1 ¥161
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593347 XG4C-3431 34 ディップストレート端子 50.5 48.0 40.64 オープン
¥199 1 ¥199
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593356 XG4C-4031 40 ディップストレート端子 58.1 55.6 48.26 オープン
¥199 1 ¥199
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

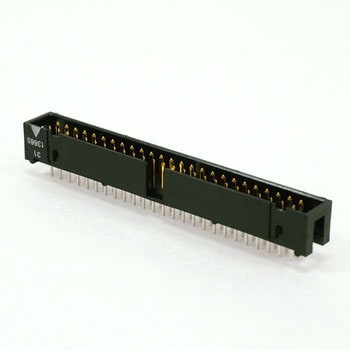

08593365 XG4C-5031 50 ディップストレート端子 70.8 68.3 60.96 オープン
¥229 1 ¥229
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

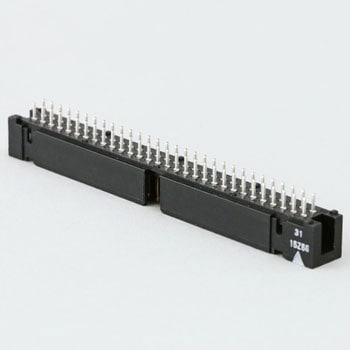

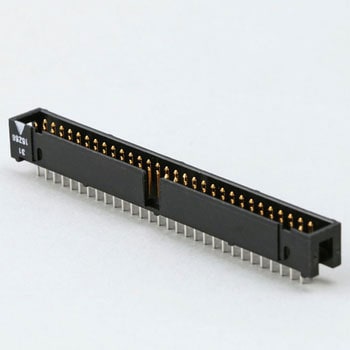

08593374 XG4C-6031 60 ディップストレート端子 83.5 81.0 73.66 オープン
¥259 1 ¥259
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08593383 XG4C-6431 64 ディップストレート端子 88.6 86.1 78.74 オープン
¥279 1 ¥279
出荷目安:21日
08593392 XG4C-1034 10 ディップL形端子 20.0 17.5 10.16 オープン
¥119 1 ¥119
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593401 XG4C-1434 14 ディップL形端子 25.1 22.6 15.24 オープン
¥129 1 ¥129
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08593417 XG4C-1634 16 ディップL形端子 27.6 25.2 17.78 オープン
¥139 1 ¥139
出荷目安:21日
08593426 XG4C-2034 20 ディップL形端子 32.7 30.2 22.86 オープン
¥149 1 ¥149
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

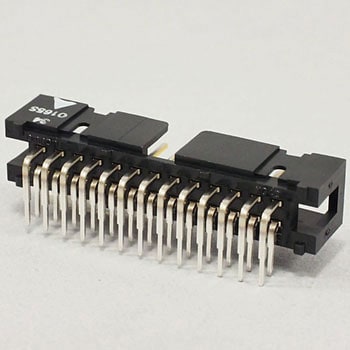

08593435 XG4C-2634 26 ディップL形端子 40.3 37.9 30.48 オープン
¥179 1 ¥179
出荷目安:21日
08593444 XG4C-3034 30 ディップL形端子 45.4 42.9 35.56 オープン
¥189 1 ¥189
出荷目安:21日

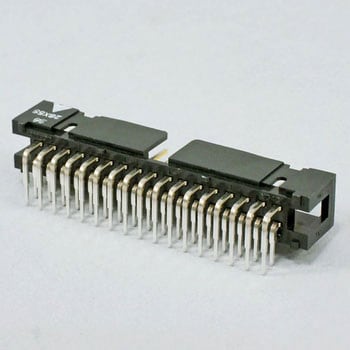

08593453 XG4C-3434 34 ディップL形端子 50.5 48.0 40.64 オープン
¥199 1 ¥199
出荷目安:21日
08593462 XG4C-4034 40 ディップL形端子 58.1 55.6 48.26 オープン
¥209 1 ¥209
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08593471 XG4C-5034 50 ディップL形端子 70.8 68.3 60.96 オープン
¥229 1 ¥229
出荷目安:21日
08593487 XG4C-6034 60 ディップL形端子 83.5 81.0 73.66 オープン
¥259 1 ¥229
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 2 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5 (このレビューは、1人が参考にしています。)

用途: 愛用パソコンのIDEコネクタ取り付けに

富士通 スリムタワーデスクトップ機 ESPRIMO FMV-D5290を愛用しています。

メンボード上にはSATAコネクタが2個(Port0とPort1)あり、SSDとHDDが接続されている。
DVDマルチドライブを取付けたのだが、IDE用40ピンのスルーホールは半田埋めされており
コネクタが実装されていませんでした。

同じ機種の所有ユーザーで、スルーホールの半田を吸い取りIDEコネクタを付けたら
IDE接続のDVDドライブが使える様になった。との記事を参考に、当方もIDEコネクタを
実装して見ました。

BOX型40ピンのIDEコネクタは一般的に流通しているピンヘッダーと違い中々入手出来ない
ネットで情報収集したらオムロンのXG4が適合している事を確認し、MonotaROさんでも
販売されていたので即注文して取付けを行いました。

IDEコネクタ実装後、BIOSでもDVDドライブが認識され、改造した甲斐がありました。

これは注文コード 08593356 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 AKIO Works 様 [2015-10-08]

満足度: 5

用途: 基板コネクター

いつも迅速な対応ありがとうございます。

これは注文コード 08593322 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-02-17]
