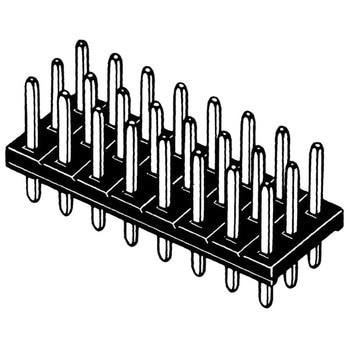

短絡専用プラグ3列タイプ(ロープロファイル) XJ8D

短絡専用プラグ3列タイプ(ロープロファイル) XJ8D - Aratas(旧:omron)短絡専用プラグ3列タイプ(ロープロファイル) XJ8D - Aratas(旧:omron)

ロープロファイル、エコノミータイプの回路切替用コネクタ
基板上の高さ5.8mmとロープロファイルを実現。
2.54mmグリッドの高密度実装形で縦横両方向の使用が可能。
スルーホール径Φ0.8に対応。
挿入し易く、抜けにくい構造。
接触信頼性の高い2点接触構造。
薄型プラグハウジングは耐熱性に優れたPPS樹脂を採用。
UL規格、CSA規格認定品を標準品にしています。

規格
RoHS指令、UL規格(ファイルNo.E103202)
耐電圧
AC700V、1min(リーク電流1mA以下)
材質(ハウジング)
ガラス入りPPS樹脂(UL94V-0)/黒色
絶縁抵抗(MΩ)
103以上(DC500Vにて)
使用周囲温度(℃)
-55~+105(低温にて氷結しないこと)
接触抵抗(mΩ)
20以下(20mV以下、100mA以下にて)
材質(コンタクト)
黄銅
総合挿入力
1.96N以下(短絡専用プラグにて)
挿抜耐久(回)
50
総合抜去力(N)
0.39以上(短絡専用プラグにて)
表面処理(コンタクト)
ニッケル下地金めっき(0.15μm)
内容量
1個
全10種類を絞り込む
品番
極数
寸法A(mm)
10種類すべて表示中
注文コード
品番
形状
極数
定格電圧(V)
定格電流(A)
寸法A(mm)
参考基準価格 (税別)通常価格 (税別)販売価格(税別)販売価格(税込)
出荷目安
数量
08594381XJ8D-0611短絡専用プラグ3列タイプ(ロープロファイル)6AC30025.1
オープン¥249
¥249
¥274(税込)
3日以内出荷
返品不可
08594397XJ8D-0911短絡専用プラグ3列タイプ(ロープロファイル)9AC30027.6
オープン¥379
¥98
アウトレット
¥108(税込)
当日出荷
残り1点です
39104615XJ8D-1211短絡専用プラグ3列タイプ(ロープロファイル)12AC300210.2
オープン¥459
¥459
¥505(税込)
3日以内出荷
返品不可
39104624XJ8D-1511短絡専用プラグ3列タイプ(ロープロファイル)15AC300212.7
オープン¥559
¥559
¥615(税込)
当日出荷
39104633XJ8D-1811短絡専用プラグ3列タイプ(ロープロファイル)18AC300215.2
オープン¥659
¥659
¥725(税込)
3日以内出荷
返品不可
39104642XJ8D-2111短絡専用プラグ3列タイプ(ロープロファイル)21AC300217.8
オープン¥689
¥689
¥758(税込)
92日以内出荷
返品不可
39104651XJ8D-2411短絡専用プラグ3列タイプ(ロープロファイル)24AC300220.3
オープン¥889
¥889
¥978(税込)
3日以内出荷
返品不可
27259025XJ8D-1811短絡専用プラグ3列タイプ(ロープロファイル)18AC300215.2
オープン
取扱い終了
返品不可
代替品有
08594372XJ8D-0311短絡専用プラグ3列タイプ(ロープロファイル)3AC30022.5
オープン
取扱い終了
27259034XJ8D-2111短絡専用プラグ3列タイプ(ロープロファイル)21AC300217.8
オープン
取扱い終了
返品不可
