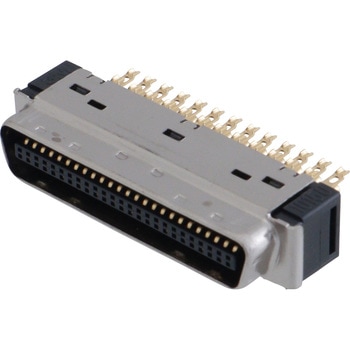

ミニチュアデルタリボン(MDR)システム はんだ付けプラグ

ミニチュアデルタリボン(MDR)システム はんだ付けプラグ 3M(スリーエム) ミニチュアデルタリボン(MDR)システム はんだ付けプラグ 3M(スリーエム) ミニチュアデルタリボン(MDR)システム はんだ付けプラグ 3M(スリーエム) ミニチュアデルタリボン(MDR)システム はんだ付けプラグ 3M(スリーエム) ミニチュアデルタリボン(MDR)システム はんだ付けプラグ 3M(スリーエム)
(8件のレビュー)

ハーフピッチI/Oコネクタの「業界の標準品」MDRシステム
プレフォース型カンチレバーコンタクト採用による高信頼性を確保した低挿入抜去力とこじり対策
AWG#24~#30の幅広いケーブルサイズに適合
特別な冶工具が不要なはんだ付結線方式
従来型のコネクタと遜色のない360℃、10秒のはんだ耐熱性
はんだ付作業性を考慮した独自のコンタクト形状

適合
コネクタ:MDRリセプタクル
ケーブル:AWG♯24~♯30
シェルシステム:MDRノンシールドシェルキット(ストレート型・ライトアングル型)
材質
ボディ:ガラス強化ポリエステル
シュラウド:銅
コンタクト:銅合金
電圧(V)
AC:最大150
DC:最大200
仕様接触部金めっき厚0.5μm以上 電流(A)最大0.5 周囲温度(℃)-55~+85(最大負荷条件で連続使用できる温度範囲) 内容量1個
お気に入りに追加
5件中 1~5件 各品番毎の詳細は注文コードをクリックしてください
商品画像注文コード 参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
10114-3000PE 08580914
10114-3000PE 08580914
08580914 10114-3000PE 14 7.62 13.6 18.2
オープン
508
559 (税込)
当日出荷
10120-3000PE 08580923
10120-3000PE 08580923
08580923 10120-3000PE 20 11.43 17.6 22.0
オープン
549
604 (税込)
当日出荷
10126-3000PE 08580932
10126-3000PE 08580932
08580932 10126-3000PE 26 15.24 21.5 25.8
オープン
589
648 (税込)
当日出荷
10136-3000PE 08580941
10136-3000PE 08580941
08580941 10136-3000PE 36 21.59 27.8 32.2
オープン
649
714 (税込)
当日出荷
10150-3000PE 08580957
10150-3000PE 08580957
08580957 10150-3000PE 50 30.48 36.7 41.1
オープン
749
824 (税込)
当日出荷
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 8
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
2024-12-17
用途:
部品の取付
製造業

ケーブルの半田付けもしやすく、配線もしやすい、しっかりと篏合出来る。

対象商品:
08580914
2022-06-04
用途:
通信ケーブル作成に使用

ケーブルのハンダつけも作業しやすく、問題なく使用できました。

対象商品:
08580957
2020-02-14
用途:
制御盤内信号のやり取り
アテック 様

価格も普通だし、包装も普通で、問題無く使用できました、
安心です

対象商品:
08580957
2022-10-28
用途:
三菱J4サーボアンプに使用
株式会社大澤ミシン商会 様

純正品と品番が同じで、同等品であると勘違いし、使用できませんでした。
もう少し、丁寧な説明が必要と思います。

2人が参考にしています
対象商品:
08580923
2019-01-05
用途:
測定コード作成
電気・ガス・熱供給・水道業

規格品であり、自作であっても自分が思うものが作成できた。

対象商品:
08580957
2015-04-13
用途:
サーボのコネクター製作

はんだ付けのピンが4列になっていてつけやすい

対象商品:
08580923
2014-10-31
用途:
サーボモーターの信号入力等

商品的には定番物なので問題はありません。

この商品と、シェルカバーを別々に探すのではなく、
セットとか、同じ表示内に小窓で専用シェルと関連付けがあると探す手間が省けるのですが・・

1人が参考にしています
対象商品:
08580932
2015-07-16
用途:
サーボ
関根製作所 様

ピン番号が見ずらい小さい

MonotaROからの回答

貴重なご意見ありがとうございました。
今後の参考にさせていただきます。
