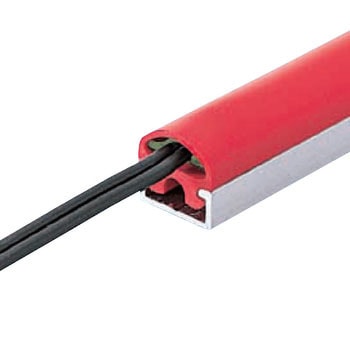

センシングエッジ形 ミニエッジ

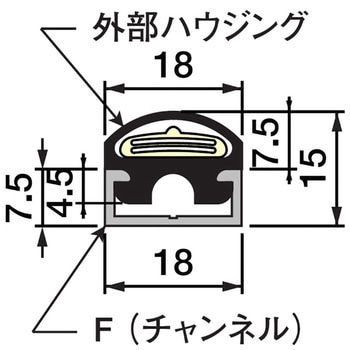

外部ハウジングにテープスイッチを内蔵し、その特性と機能を応用したセーフティエッジとも呼んでいるセンサです。
自動ドア(エレベータ、車両、住宅ドア、高速シャッタードア)や各種機械類の挟まれ防止、医療機器等の非常停止、その他無人車両(バンパー)などの衝突感知センサとして有効です。
用途動きドア、医療テーブル、機械種端など。
定格電圧(V)AC/DC28
定格電流(A)1
絶縁抵抗(MΩ)100以上(DC500Vメガーにて)
接触抵抗(Ω)1.0以下(動作圧以上の時)
耐荷重N(kgf)1470(Φ100押圧板1分間)
使用温度範囲(℃)-10～60
材質(外被)PVC(ポリ塩化ビニール)
全長(mm)1000
ねじ径皿ねじM3～M4推奨
防水仕様密封防滴形(IP-54相当)
仕様ミニエッジ即作動型、高感度外各郭スイッチ
付属品F・両Aチャンネルともあり
品名センシングエッジ
保護構造防滴形(IP54相当)
接点構成1a接点
主な用途動きドア、医療テーブル、機械類端など
耐電圧(V/min)AC500
