スクリューレス端子台 プリント基板用 ML-400



スクリューレス端子台 プリント基板用 ML-400 商品レビューを投稿する

結線・解除作業は、ボタン操作ひとつ。:『スクリューレス端子台』は、内部に組み込まれたスプリングの反発力を利用した端子台です。ボタンを押しながら電線を差し込み、結線解除の際は再びボタンを押して取り外せます。
専用工具不要:ボタンを押しながら挿入孔に被覆を剥いた電線を差し込むだけで結線できます。解除の際もボタンを押し、電線を引き抜くだけです。この時に特別な専用工具を必要としません。
省結線:結線及び結線解除をボタン操作ひとつで作業でき、配線作業をスピーディに行えます。
メンテナンスフリー:結線後の接続電線には板バネのスプリング圧が常にかかっています。ネジ式端子台のようなネジの増し締めは不要となり、メンテナンスフリーとなります。又、結線作業者によるバラツキがなく、安定した接続が得られます。
省スペース・コンパクト設計:板バネのスプリング圧で接続していますから、ネジが無い分実装面積を小さくできますので、省スペース化が図れます。
材質(絶縁体)
本体:P.P.E.(UL94V-1)
ボタン:P.P.E.(UL94V-0)
取付方式
プリント基板
結線方式
スクリューレス
端子間ピッチ(mm)
7.62
定格電流(UL)(A)
7
適合規格
UL規格
定格電圧(V)
250
定格適合電線
単線:Φ1.0mm(AWG18)、撚線0.75mm2、素線径Φ0.18mm以上
絶縁抵抗(MΩ)
1000以上(DC500V)
使用可能電線範囲
単線:Φ0.4mm〜Φ1.0mm(AWG26〜AWG18)、撚線:0.3mm2〜0.75mm2(AWG22〜AWG20)、素線径Φ0.18mm以上
標準剥線長(mm)
10
推奨適合工具
マイナスドライバー(軸径Φ3mm、刃先幅2.6mm)
端子金具
PC端子
操作部色
GY(グレー)
色(本体)
GY(グレー)
耐電圧(V/min)
AC2000
内容量
1個
注意
※丸洗い洗浄はボタンに悪影響が考えられますので、お避け下さい。
15P以外の極数は、切断加工により製作されるため、若干の跡、段がつきます。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
30 件中 1 - 30 件
注文
コード

品番

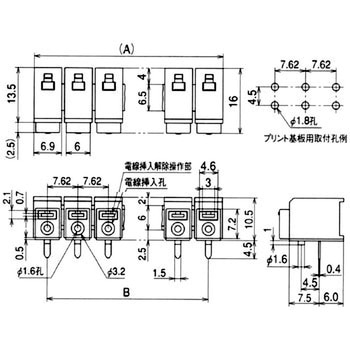

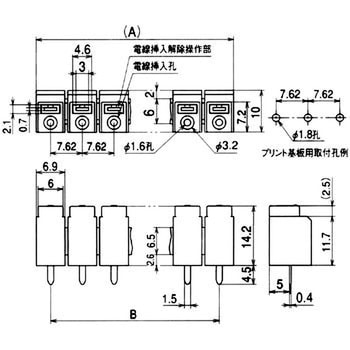

寸法A(mm)
極数
寸法B(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

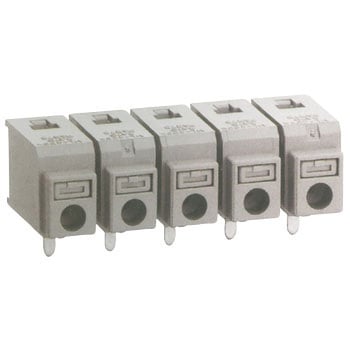

08606525 ML-400-NH-1P 6.9 1P - オープン
¥109 1 ¥109
出荷目安:8日
返品不可
08606534 ML-400-NH-2P 14.52 2P 7.62 オープン
¥169 1 ¥169
出荷目安:8日
返品不可
08606543 ML-400-NH-3P 22.14 3P 15.24 オープン
¥209 1 ¥209
出荷目安:7日
返品不可
08606552 ML-400-NH-4P 29.76 4P 22.86 オープン
¥289 1 ¥289
出荷目安:7日
返品不可
08606561 ML-400-NH-5P 37.38 5P 30.48 オープン
¥449 1 ¥449
出荷目安:7日
返品不可
08606577 ML-400-NH-6P 45 6P 38.1 オープン
¥408 1 ¥408
出荷目安:7日
返品不可
08606586 ML-400-NH-7P 52.62 7P 45.72 オープン
¥619 1 ¥619
出荷目安:7日
返品不可
08606595 ML-400-NH-8P 60.24 8P 53.34 オープン
¥699 1 ¥699
出荷目安:7日
返品不可
08606604 ML-400-NH-9P 67.86 9P 60.96 オープン
¥789 1 ¥789
出荷目安:7日
返品不可
08606613 ML-400-NH-10P 75.48 10P 68.58 オープン
¥869 1 ¥869
出荷目安:7日
返品不可
08606622 ML-400-NH-11P 83.1 11P 76.2 オープン
¥889 1 ¥889
出荷目安:7日
返品不可
08606631 ML-400-NH-12P 90.72 12P 83.82 オープン
¥919 1 ¥919
出荷目安:7日
返品不可
08606647 ML-400-NH-13P 98.34 13P 91.44 オープン
¥999 1 ¥999
出荷目安:7日
返品不可
08606656 ML-400-NH-14P 105.96 14P 99.06 オープン
¥1,090 1 ¥1,090
出荷目安:7日
返品不可
08606665 ML-400-NH-15P 113.58 15P 106.68 オープン
¥1,190 1 ¥1,190
出荷目安:7日
返品不可

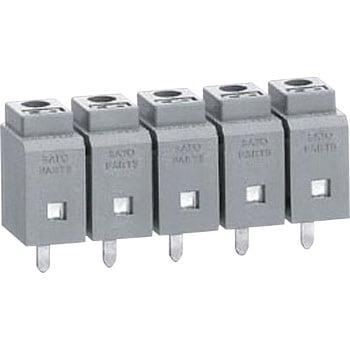

08606674 ML-400-NV-1P 6.9 1P - オープン
¥92 1 ¥92
出荷目安:7日
返品不可
08606683 ML-400-NV-2P 14.52 2P 7.62 オープン
¥139 1 ¥139
出荷目安:7日
返品不可
08606692 ML-400-NV-3P 22.14 3P 15.24 オープン
¥179 1 ¥179
出荷目安:7日
返品不可
08606701 ML-400-NV-4P 29.76 4P 22.86 オープン
¥299 1 ¥299
出荷目安:7日
返品不可
08606717 ML-400-NV-5P 37.38 5P 30.48 オープン
¥269 1 ¥269
出荷目安:7日
返品不可
08606726 ML-400-NV-6P 45 6P 38.1 オープン
¥449 1 ¥449
出荷目安:7日
返品不可
08606735 ML-400-NV-7P 52.62 7P 45.72 オープン
¥509 1 ¥509
出荷目安:8日
返品不可
08606744 ML-400-NV-8P 60.24 8P 53.34 オープン
¥589 1 ¥589
出荷目安:7日
返品不可
08606753 ML-400-NV-9P 67.86 9P 60.96 オープン
¥649 1 ¥649
出荷目安:7日
返品不可
08606762 ML-400-NV-10P 75.48 10P 68.58 オープン
¥719 1 ¥719
出荷目安:7日
返品不可
08606771 ML-400-NV-11P 83.1 11P 76.2 オープン
¥789 1 ¥789
出荷目安:7日
返品不可
08606787 ML-400-NV-12P 90.72 12P 83.82 オープン
¥859 1 ¥859
出荷目安:7日
返品不可
08606796 ML-400-NV-13P 98.34 13P 91.44 オープン
¥879 1 ¥879
出荷目安:7日
返品不可
08606805 ML-400-NV-14P 105.96 14P 99.06 オープン
¥889 1 ¥889
出荷目安:7日
返品不可
08606814 ML-400-NV-15P 113.58 15P 106.68 オープン
¥949 1 ¥949
出荷目安:7日
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
