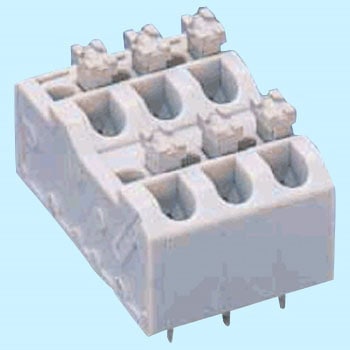

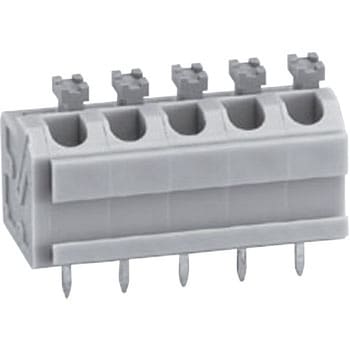

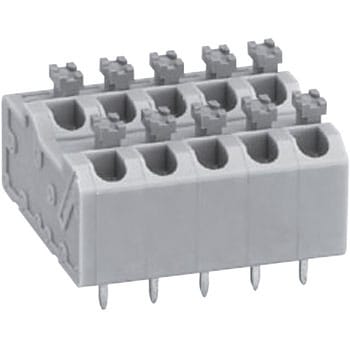

スクリューレス端子台 プリント基板用 ML-2200
撚線、単線の両方に対応しています。
本体にチェック孔を設けておりますので、プローブ等で、導通チェックを行っていただけます。
- 取付方式
- プリント基板
- 結線方式
- スクリューレス
- 端子間ピッチ(mm)
- 5
- 定格電流(IEC)(A)
- 3
- 定格電流(UL)(A)
- 3
- 適合規格
- UL規格(フィールドワイヤリング対応)、CSA規格、TUV規格(IEC60947-7-1に適合)
- 定格電圧(V)
- 300
- 定格適合電線
- 単線：Φ0.65mm(AWG22)、撚線0.3mm2(AWG22)、素線径Φ0.18mm以上
- 材質(絶縁体)
- 本体：ナイロン66(UL94V-0)、ボタン：P.P.E(UL94V-0)
- 使用可能電線範囲
- 単線：Φ0.4mm～Φ1.2mm(AWG26～AWG16(～18：TUV)、撚線：0.3mm2～0.75mm2(AWG22～AWG20)、素線径Φ0.18mm以上
- 標準剥線長(mm)
- 8
- 推奨適合工具
- マイナスドライバー(軸径Φ5mm、刃先幅4.5mm以下)、プラスドライバー((軸径Φ6mm以下)
- 色(本体)
- GY(グレー)
- 耐電圧(V/min)
- AC2000
- エンドプレート
- GY(グレー)
- 内容量
- 1個
全38種類を絞り込む
極数

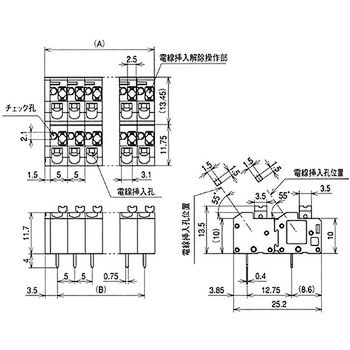

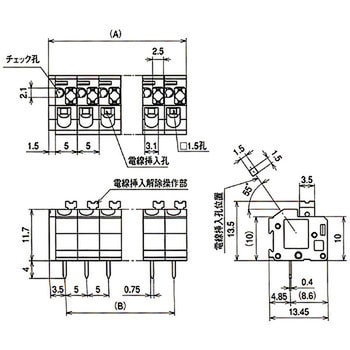

寸法A(mm)
寸法B(mm)
