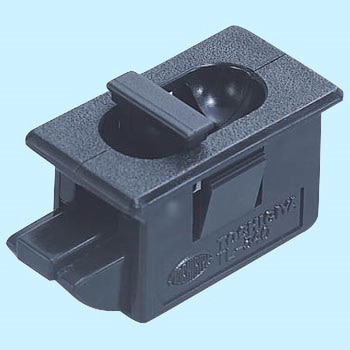

パネル固定ラッチ
オープンホールド機構付の為、扉の開閉が容易にできるラッチです。

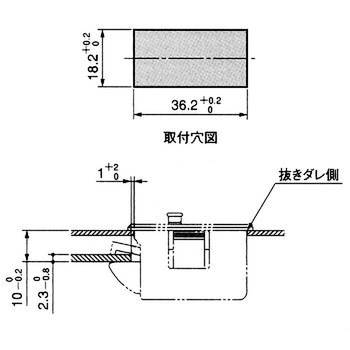

取付穴に差し込むだけで簡単に取付できます。
仕様
動作説明/1.扉を閉じるとラッチが作動し、扉をロックさせます。(図1)(ストッパーは受け金具上部に逃れ機能しません。)
2.扉を開ける時は、ツマミをいっぱいにスライドさせます。(図2)(ストッパーが受け金具に接触し、ラッチを開状態のままホールドします→オープンホールド機構)
3.扉を開くと、ラッチ・ストッパーが元の位置に戻ります。(図3)
材質/処理
2.扉を開ける時は、ツマミをいっぱいにスライドさせます。(図2)(ストッパーが受け金具に接触し、ラッチを開状態のままホールドします→オープンホールド機構)
3.扉を開くと、ラッチ・ストッパーが元の位置に戻ります。(図3)
(ラッチ・ケース・ストッパー)POM/黒色
(スプリング)SUS304/-
(十字穴付さらタッピンねじ)S/Uc
用途配電盤・分電盤・制御盤の中扉・その他各種筐体等
適合板厚/t0.8・t1.2・t1.6・t2.3
質量(g)14.3
RoHS指令(10物質対応)対応
内容量1個
(スプリング)SUS304/-
(十字穴付さらタッピンねじ)S/Uc
注意
※1.本品を天蓋等の扉の自重を支える様な使用方法はしないで下さい。※2.指示部はエッジ及び0.3以上の角Rまたは面取りをしないで下さい。
※受金具は付属しません。
