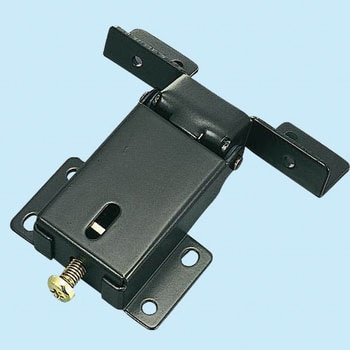

オートヒンジ
コイルバネの作動により蓋が軽く開きます。
材質/処理
(カバー)SPCC/塗装「茶色半艶」
(スプリング)SWP/Uc
(ローラー・受けA)POM/茶色
(受けB・調整板)SPCC/Uc
(十字穴付なべ子ねじ)S/Ni
(ワッシャー)PA/白色
(軸)SS400/Br
(クッション)スポンジ/-
(スプリング)SWP/Uc
(ローラー・受けA)POM/茶色
(受けB・調整板)SPCC/Uc
(十字穴付なべ子ねじ)S/Ni
(ワッシャー)PA/白色
(軸)SS400/Br
(クッション)スポンジ/-

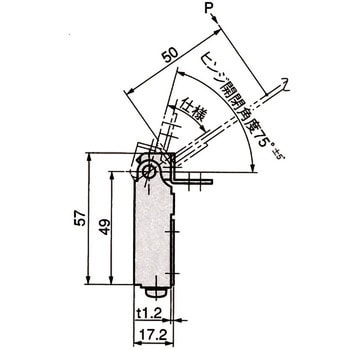

用途OA機器・オーディオ機器等仕様参考最大バネ荷重P：約40N(4.08Kgf)質量(g)97.4ストップ角度約35～75(バネ力と蓋の重量とのバランスによる。)RoHS指令(10物質対応)対応内容量1個
注意
※十字穴付なべ子ねじで、バネの荷重の調整はできません。屋外・高温多湿・水のかかる場所等では使用しないで下さい。
オートヒンジは蓋の重量にあわせて2ヶ所以上でご使用下さい。
(蓋の重量が重い場合、オートヒンジを増やして使用できますが、取付け精度を上げて回転中心が一直線になるようにして下さい。)
指定された開閉角度より無理に開かないで下さい。
蓋の重量に適合しているかどうか現品でご確認下さい。
