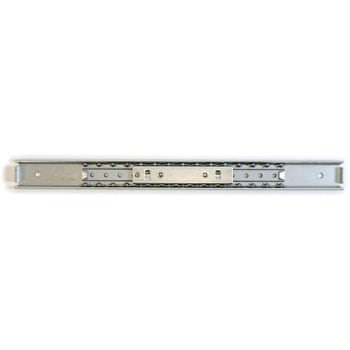

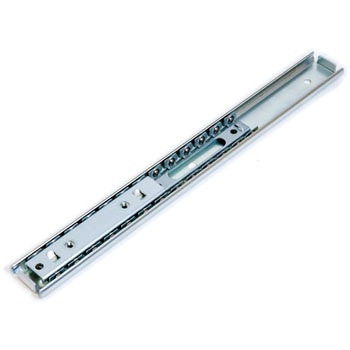

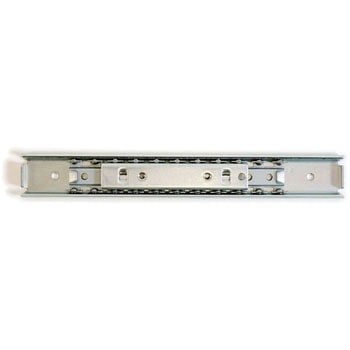

リニア型多目的スライドレール C2715

リニア型多目的スライドレール C2715 LAMP(スガツネ) リニア型多目的スライドレール C2715 LAMP(スガツネ) リニア型多目的スライドレール C2715 LAMP(スガツネ) リニア型多目的スライドレール C2715 LAMP(スガツネ) リニア型多目的スライドレール C2715 LAMP(スガツネ) リニア型多目的スライドレール C2715 LAMP(スガツネ) リニア型多目的スライドレール C2715 LAMP(スガツネ) リニア型多目的スライドレール C2715 LAMP(スガツネ)
(3件のレビュー)

インナーメンバーが常にリテーナーの中に収まってスライドするため、正確な往復運動が得られます。

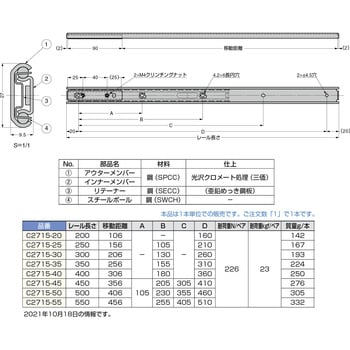

材質/仕上
(アウターレール・インナーレール・M4クリンチングナット)鋼/光沢クロメート処理(三価クロム)
(リテーナー・スチールボール)鋼/-
推奨ねじ
アウターレール用⇒M4(バインドのみ)、M3のバインドまたはトラス小ねじ
インナーレール用⇒M4で長さ=取付板厚+3mmまで
種類リニア形 定格荷重(N)226/ペア 材質(レール)鋼(SPCC) RoHS指令(10物質対応)対応 表面処理(レール)光沢クロメート処理(三価) 内容量1本
注意
アウターメンバーの両端にある切り起こしは、通常使用でのストッパー機能用です。強い衝撃や繰返しでのストッパー強度はありません。
インナーメンバーの動きの頻度(繰り返し回数)やその他諸条件によりボールリテーナーのズレが発生します。その場合、インナーメンバーを左右どちらかへ一杯に動かしてズレを修正してください。
垂直方向の移動で使用する場合、リテーナーは下方向へのズレが発生します。
お気に入りに追加
8件中 1~8件 各品番毎の詳細は注文コードをクリックしてください
注文コード

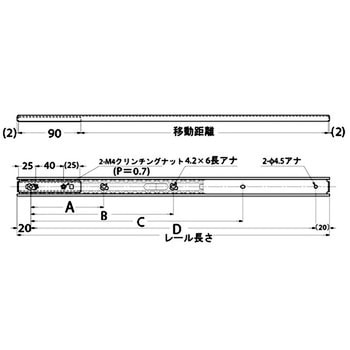

寸法A(mm)
寸法C(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
09376184 C2715-20 200 106 - - - 160
1,610
1,498
1,648 (税込)
欠品中
09376193 C2715-25 250 156 - 105 - 210
1,610
1,498
1,648 (税込)
3日以内出荷

返品不可
09376202 C2715-30 300 206 - 130 - 260
1,720
1,598
1,758 (税込)
当日出荷
09376211 C2715-35 350 256 - 155 - 310
1,720
1,598
1,758 (税込)
当日出荷
09376227 C2715-40 400 306 - 180 - 360
1,830
1,698
1,868 (税込)
4日以内出荷

返品不可
09376236 C2715-45 450 356 105 205 305 410
1,830
1,698
1,868 (税込)
4日以内出荷

返品不可
09376245 C2715-50 500 406 105 230 355 460
2,050
1,898
2,088 (税込)
4日以内出荷

返品不可
09376254 C2715-55 550 456 105 255 405 510
2,050
1,898
2,088 (税込)
4日以内出荷

返品不可
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 3
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
対象商品:
09376254
2015-05-31
用途:
ステンドグラス製作用作業台
ステンドグラス工房ヴィトリエ 様

どの様に使用するかは公表できませんが、とにかくこの価格でこの精度は驚きです。流石日本製です。クランプ機構が付いていたり、ゴミが入りにくい構造になっていれば、私にとっては最高です。

対象商品:
09376254
2015-11-19
用途:
棚のスライド
株式会社GLORY 様 (電気・ガス・熱供給・水道業)

取り扱い説明書もなくつかえない

MonotaROからの回答

この度はお手数をおかけしております。
また貴重な御意見ありがとうございます。
メーカーに申し伝えます。

対象商品:
09376211
2014-12-01
用途:
治具作成用

まあ普通のリニアレールですね。すぐ届きましたが、設計中です。X軸とY軸用として購入しました。

よくあるご質問(FAQ)

ご質問件数: 1
ご質問は製品仕様に関する内容に限らせて頂きます。 この商品について質問する
質問:
役立つ情報などございますか
回答:
下記のタイトルの内容でお役に立てるなら、URLのリンク先ご確認ください。

スライドレールの特長と基本用語
豆知識URL:
https://www.monotaro.com/note/cocomite/244/
