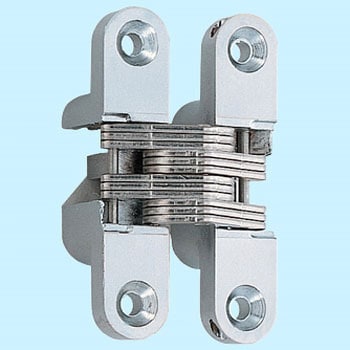

ルーター用隠し丁番

アームには錆に強いステンレス鋼(SUS304)を使用し、十分な強度と耐食性があります。

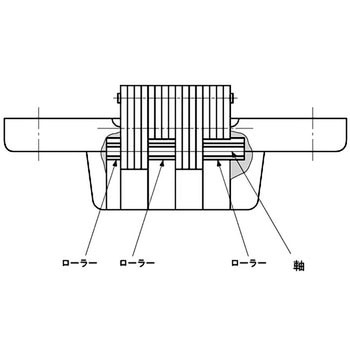

R-100のみ、ガイドピンにローラーを採用し、高負荷時においても滑らかな動きを実現しています。

付属品

十字穴付皿木ねじ(ステンレス鋼)
十字穴付皿タッピンねじ(ステンレス鋼)(R-70のみ)

RoHS指令(10物質対応)対応内容量1個

注意

板厚を厚くする場合は、基準面の反対側の残り代寸法を大きくしてください。

お気に入りに追加

5件中 1～5件各品番毎の詳細は注文コードをクリックしてください

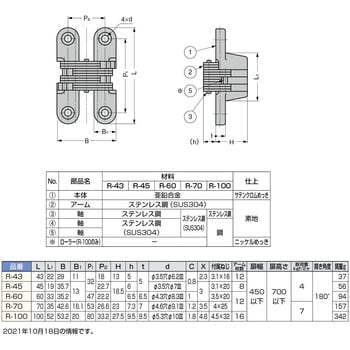

注文コード	品番選択解除 R-43 R-45 R-60 R-70 R-100	寸法B(mm) 選択解除 29 35.2 35.7 42.6 53.2	寸法B1(mm) 選択解除 11 13 16.1 20	寸法C(mm) 選択解除 0.8 1 1.2 1.8	寸法D(mm) 選択解除 6.2 7 8.3 9.1 10	寸法H(mm) 選択解除 13 18.5 23 27.5	寸法L(mm) 選択解除 43 45 60 70 100	寸法L1(mm) 選択解除 19 22 33 35 52	寸法P1(mm) 選択解除 32 47 53 80	寸法P2(mm) 選択解除 18 22.2 22.7 26.6 33.2	寸法X(mm) 選択解除 2.3 3 3.5 4.8	寸法d(mm) 選択解除 3.5 4.3 4.6 5.3	寸法h(mm) 選択解除 (5)(6)(6.5)(9)(9.5)	寸法t(mm) 選択解除 5 6.5 7 9.5	材質/処理選択解除 (本体)亜鉛合金/サテンクロームめっき (アーム)ステンレス鋼(SUS304)/素地 (軸)ステンレス鋼(SUS303)/素地 (本体)亜鉛合金/サテンクロームめっき (アーム)ステンレス鋼(SUS304)/素地 (軸)鋼/素地 (軸)ステンレス鋼(SUS303)/素地 (ローラー)鋼/ニッケルめっき	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
09371047	R-43	29	11	0.8	6.2	13	43	22	32	18	2.3	3.5	(5)	5	(本体)亜鉛合金/サテンクロームめっき (アーム)ステンレス鋼(SUS304)/素地 (軸)ステンレス鋼(SUS303)/素地	￥1,900	￥1,898	￥1,898	￥2,088 （税込）	当日出荷
09371056	R-45	35.7	13	0.8	7	18.5	45	19	32	22.7	3	3.5	(6)	5	(本体)亜鉛合金/サテンクロームめっき (アーム)ステンレス鋼(SUS304)/素地 (軸)ステンレス鋼(SUS303)/素地	￥2,000	￥1,998	￥1,998	￥2,198 （税込）	欠品中
09371065	R-60	35.2	13	1	8.3	18.5	60	33	47	22.2	3	4.3	(6.5)	6.5	(本体)亜鉛合金/サテンクロームめっき (アーム)ステンレス鋼(SUS304)/素地 (軸)ステンレス鋼(SUS303)/素地	￥2,700	￥2,698	￥2,698	￥2,968 （税込）	4日以内出荷返品不可
09371074	R-70	42.6	16.1	1.2	9.1	23	70	35	53	26.6	3.5	4.6	(9)	7	(本体)亜鉛合金/サテンクロームめっき (アーム)ステンレス鋼(SUS304)/素地 (軸)ステンレス鋼(SUS303)/素地	￥3,000	￥2,998	￥2,998	￥3,298 （税込）	当日出荷
09371083	R-100	53.2	20	1.8	10	27.5	100	52	80	33.2	4.8	5.3	(9.5)	9.5	(本体)亜鉛合金/サテンクロームめっき (アーム)ステンレス鋼(SUS304)/素地 (軸)鋼/素地 (軸)ステンレス鋼(SUS303)/素地 (ローラー)鋼/ニッケルめっき	￥7,100	￥6,298	￥6,298	￥6,928 （税込）	4日以内出荷返品不可
