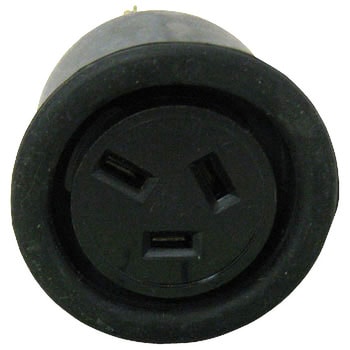

3P20A防水コネクターボディ



3P20A防水コネクターボディ 商品レビューを投稿する

工場、農業、道路工事、建設現場から一般家庭の電気機器に至るまで・・・いろいろな機械器具の電源接続用として広くご使用いただいております。
ケーブル、コード挿入孔は薄いゴム皮膜があるので、防水性が優れており、また、ケーブル・コードの挿入作業も大変楽に行えます。
コネクターボデーは結線後、器台とゴムカバーの合い印を合わせて挿入し、ねじ締めしてください。
種類
ボディ
極数
3P
定格電圧(V)
250
定格電流(A)
20
差込口形状
3P 20A 250V
対応
RoHS
寸法A(Φmm)
66
寸法a(Φmm)
49
寸法B(mm)
120
寸法C(Φmm)
13〜14.5
適合圧着端子
(2mm2)R2-4、(3.5mm2)R3.5-4
適合電線(mm2)
2CT・2RNCT:2・3.5、2PNCT・VCT・VCT(S):3.5
トラスコ品番
827-9788
内容量
1個
注意
※ケーブル・コード挿入孔の寸法は、使用されているケーブル外径寸法の目安です。より安全にご使用いただくため、適用電線を必ずお守りください。
コネクターの凹部とプラグの凸部がしっかり嵌合します。ややきつめですが、防水効果や引っ張られた場合などを考慮した設計となっています。(プラグとコネクターボデーの接続は、コネクターボデーの周囲の部分を拡げる様にしてプラグを差し込むと、容易に接続できます。)

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
1 件中 1 - 1 件
注文
コード

品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10241393 MC2610 ¥1,200
¥999 1 ¥999
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
