プリント基板用コネクタ端子台 XW4B(電線側・ソケット)



プリント基板用コネクタ端子台 XW4B(電線側・ソケット) 5.00 (4件の商品レビュー)

制御機器のインターフェースに最適なプリント基板用端子台。
制御機器の小型化に対応する端子台。
接続端子ねじ部はフィンガープロテクト構造。
圧着端子不要の押締方式で直接電線を接続でき、大幅な工数削減。
基板はんだづけ部に直接力のかからない独自の電線クリンプ構造の採用。
VDE/IEC規格に準拠。
UL規格認定品を標準品にしています。
用途
コネクタ用
長さ(mm)
電線むき長さ:7±1
材質(ハウジング)
ポリアミド樹脂(UL94V-0)/緑色
絶縁抵抗(MΩ)
100以上(DC500V)
使用周囲温度(℃)
-40〜+100
RoHS指令
10物質対応
材質(クランプケージ)
銅合金
材質(接触子)
銅合金
材質(端子ねじ)
銅合金
処理(クランプケージ)
ニッケルメッキ(3μm)
処理(接触子)
ニッケル下地錫メッキ(5μm)
処理(端子ねじ)
錫メッキ(5μm)
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
18 件中 1 - 18 件
注文
コード

品番
形状
定格電圧(V)
極数
端子形状
適合電線
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
08595246 XW4B-04B1-H1 コネクタ端子台 IEC/DIN、VDE:AC160
UL/CSA:AC300
4 電源側端子台(ソケット) AWG28〜AWG16 オープン
¥319 1 319
351 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

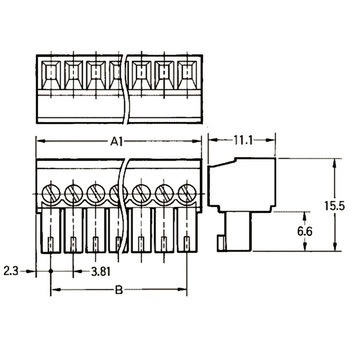

08595264 XW4B-06B1-H1 コネクタ端子台 IEC/DIN、VDE:AC160
UL/CSA:AC300
6 電源側端子台(ソケット) AWG28〜AWG16 オープン
¥479 1 479
527 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39110321 XW4B-07B1-H1 コネクタ端子台 IEC/DIN、VDE:AC160
UL/CSA:AC300
7 電源側端子台(ソケット) AWG28〜AWG16 オープン
¥519 1 519
571 (税込) 出荷目安:52日
返品不可

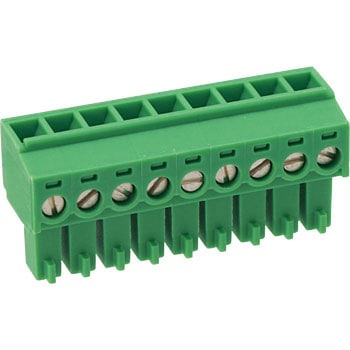

39110346 XW4B-09B1-H1 コネクタ端子台 IEC/DIN、VDE:AC160
UL/CSA:AC300
9 電源側端子台(ソケット) AWG28〜AWG16 オープン
¥659 1 659
725 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可

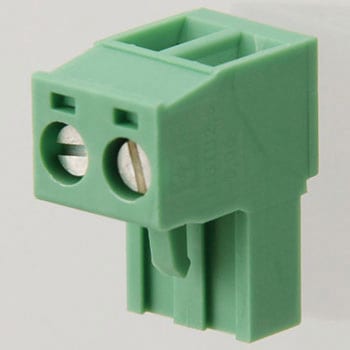

08595431 XW4B-02C1-H1 コネクタ端子台 IEC/DIN、VDE:AC250
UL/CSA:AC300
2 電源側端子台(ソケット) AWG24〜AWG14 オープン
¥169 1 169
186 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08595447 XW4B-03C1-H1 コネクタ端子台 IEC/DIN、VDE:AC250
UL/CSA:AC300
3 電源側端子台(ソケット) AWG24〜AWG14 オープン
¥229 1 229
252 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

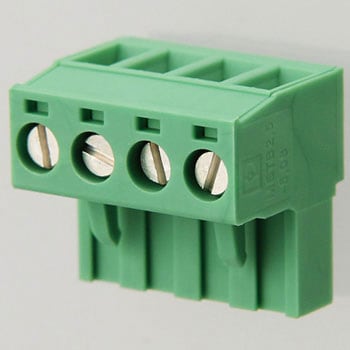

08595456 XW4B-04C1-H1 コネクタ端子台 IEC/DIN、VDE:AC250
UL/CSA:AC300
4 電源側端子台(ソケット) AWG24〜AWG14 オープン
¥299 1 299
329 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08595465 XW4B-05C1-H1 コネクタ端子台 IEC/DIN、VDE:AC250
UL/CSA:AC300
5 電源側端子台(ソケット) AWG24〜AWG14 オープン
¥379 1 379
417 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08595474 XW4B-06C1-H1 コネクタ端子台 IEC/DIN、VDE:AC250
UL/CSA:AC300
6 電源側端子台(ソケット) AWG24〜AWG14 オープン
¥479 1 479
527 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39110337 XW4B-07C1-H1 コネクタ端子台 IEC/DIN、VDE:AC250
UL/CSA:AC300
7 電源側端子台(ソケット) AWG24〜AWG14 オープン
¥499 1 499
549 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08595483 XW4B-08C1-H1 コネクタ端子台 IEC/DIN、VDE:AC250
UL/CSA:AC300
8 電源側端子台(ソケット) AWG24〜AWG14 オープン
¥629 1 629
692 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39110355 XW4B-09C1-H1 コネクタ端子台 IEC/DIN、VDE:AC250
UL/CSA:AC300
9 電源側端子台(ソケット) AWG24〜AWG14 オープン
¥619 1 619
681 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08595492 XW4B-10C1-H1 コネクタ端子台 IEC/DIN、VDE:AC250
UL/CSA:AC300
10 電源側端子台(ソケット) AWG24〜AWG14 オープン
¥719 1 719
791 (税込) 平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

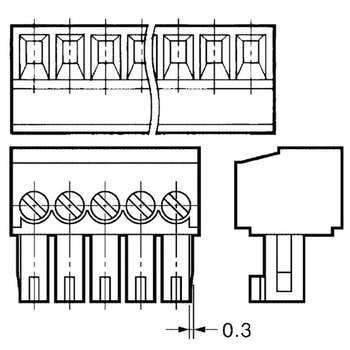

08595221 XW4B-02B1-H1 コネクタ端子台 IEC/DIN、VDE:AC160
UL/CSA:AC300
2 電源側端子台(ソケット) AWG28〜AWG16 オープン
¥169 1 169
186 (税込) 取扱停止中
08595237 XW4B-03B1-H1 コネクタ端子台 IEC/DIN、VDE:AC160
UL/CSA:AC300
3 電源側端子台(ソケット) AWG28〜AWG16 オープン
¥239 1 239
263 (税込) 取扱停止中
08595255 XW4B-05B1-H1 コネクタ端子台 IEC/DIN、VDE:AC160
UL/CSA:AC300
5 電源側端子台(ソケット) AWG28〜AWG16 オープン
¥399 1 399
439 (税込) 取扱停止中
08595273 XW4B-08B1-H1 コネクタ端子台 IEC/DIN、VDE:AC160
UL/CSA:AC300
8 電源側端子台(ソケット) AWG28〜AWG16 オープン
¥659 1 659
725 (税込) 取扱停止中
08595282 XW4B-10B1-H1 コネクタ端子台 IEC/DIN、VDE:AC160
UL/CSA:AC300
10 電源側端子台(ソケット) AWG28〜AWG16 オープン
¥789 1 789
868 (税込) 取扱停止中
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 4商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: パナソニックBB-SW175 外部電源供給コネクタ

問題なく使用できます。SDカード録画設定時には外部電源供給が必要なため購入。

これは注文コード 08595221 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 日本ディーエムジー 様 [2021-09-22]

満足度: 5

用途: メーカー機器の付属品の代替品

代替品として使用できました。
少数購入できて良かったです。

これは注文コード 08595237 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-09-19]

満足度: 5

用途: インタフェース基板の外部信号引き出しのため

別メーカー品でしたが、調度合いましたので、よかったです。

これは注文コード 08595246 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 株式会社J-mind 様 [2019-01-05]

満足度: 5

用途: 機器への配線

型式不明のコネクタの相手を探しており,モノタロウ社のカタログに記載されているコネクタ寸法を参照して購入しました.結果として,うまく合いました.カタログにサイズを掲載することは誌面の都合上難しいかもしれませんが,たいへん助かります.今後も,webカタログのみでも構いませんので,寸法の掲載を続けて戴きたく思います.

これは注文コード 08595465 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-05-09]
