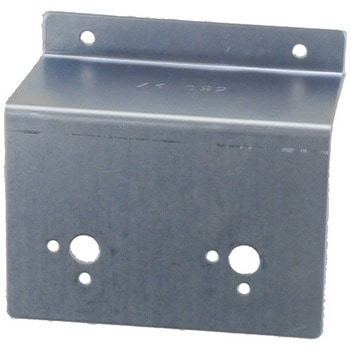

スイッチ取付台ZK

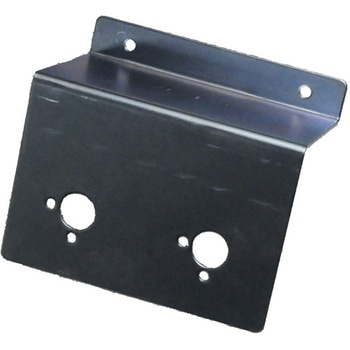

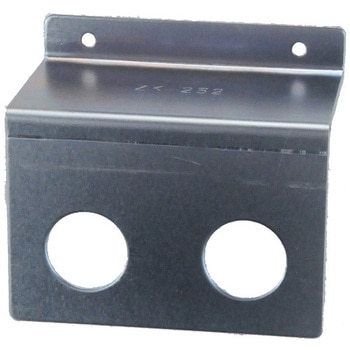

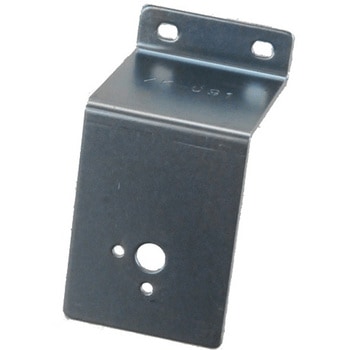

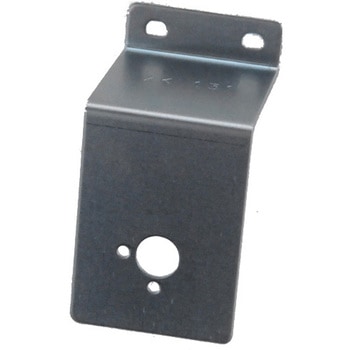

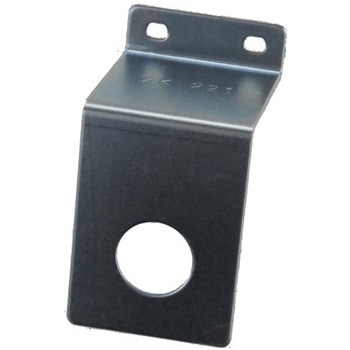

各種スイッチ、ボリューム、パイロットランプを単独に取り付ける金具です。1個用と2個用を組み合わせて3個以上の多連の取付にも対応できます。
スイッチ取付面は表示銘板が取り付けやすいように広くとってあります。
- 材質
- 鋼板
- 高さ(mm)
- 60
- 表面処理
- 3C 3価クロメート
- 厚さt(mm)
- 1.6
- RoHS指令(10物質対応)
- 対応
- 特性

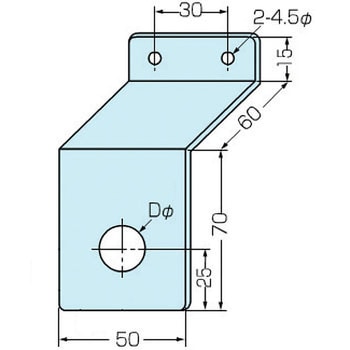

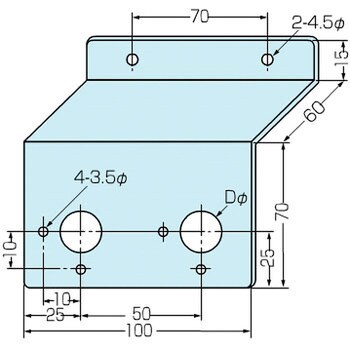

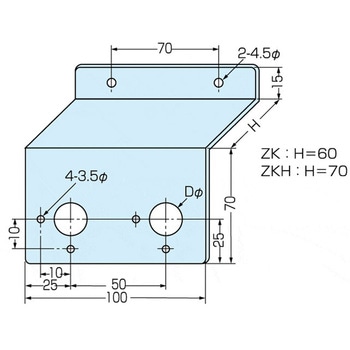

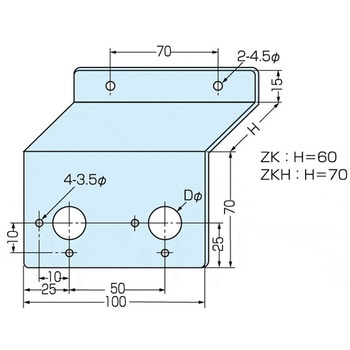

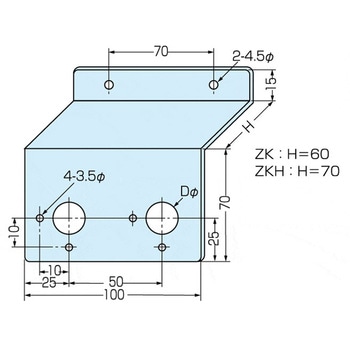

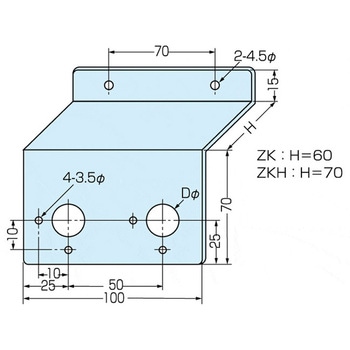

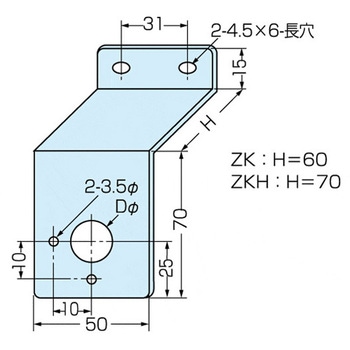

- ●スイッチ取付穴は9Φ、13Φ、22Φ、25Φ、30Φの5種ですべてのスイッチやボリュムの取付に対応できます。●各サイズとも1個用と2個用があり組み合せて3個以上の多連の取付けにも対応できます。●スイッチ取付面は表示銘板が取付けやすいように広くとってあります。●9Φと13Φは回り止め用に小穴を0°と90°の位置に各1個あけてありますので縦位置でも横位置でも使えます。
- 表面仕上げ
- 3価クロメート
- 内容量
- 1袋(10個)
全10種類を絞り込む
取付穴径ΦD(mm)
タイプ
主な用途
キャビネットパーツ の新着商品
カテゴリ
商品レビュー
対象商品 : 32977034
2016-04-13
用途: 押しボタン取付金具として使用
農・林・水産業
押しボタン取付金具として購入しましたが、取付が片持ちのため使用できそうにありません。
スタッドなど追加工で取付て押しボタンでも使用できるようにするつもりです。
1人が参考にしています
MonotaROからの回答
貴重なご意見ありがとうございました。
今後の参考にさせていただきます。
対象商品 : 32976964
2015-03-26
用途: ボリューム取り付け
ケイテック 様
ロットによって違うとは思いますが、今回購入したものは
穴位置の精度も穴自体の精度も非常に悪い
10個中1個は回り止め穴の位置がずれ過ぎて使い物にならない状態でした。

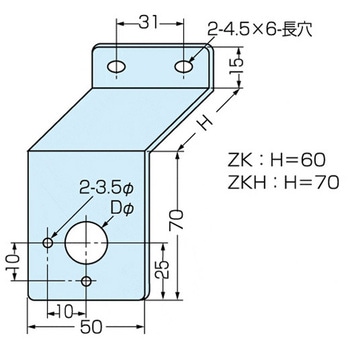

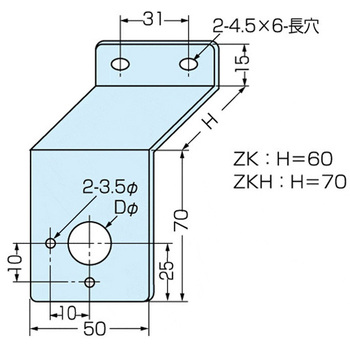

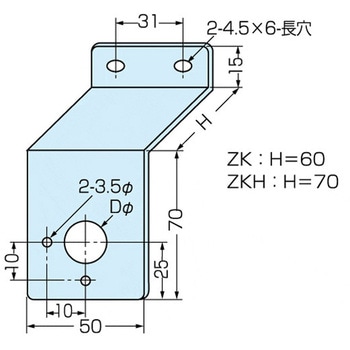

取り付け用の2-4.5φ穴が横方向に長穴になっていました
変更があった場合は図面も修正していただきたいと思います。
MonotaROからの回答
貴重なご意見ありがとうございました。
今後の参考にさせていただきます。
