PISCO(ピスコ)

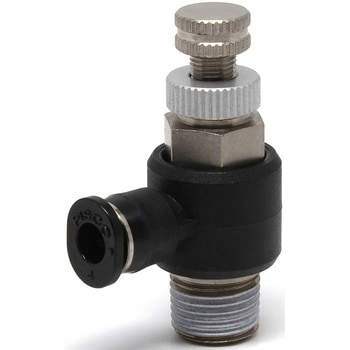

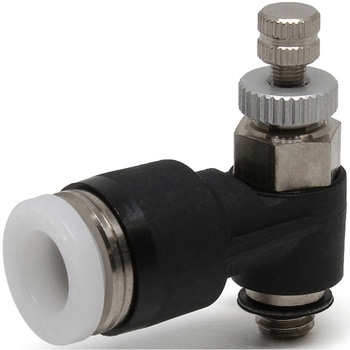

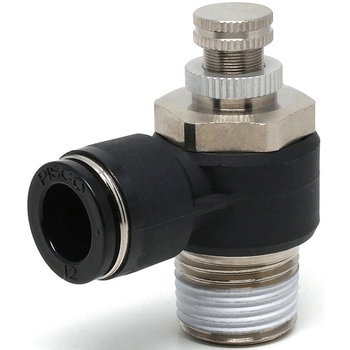

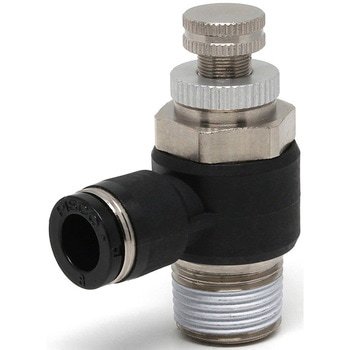

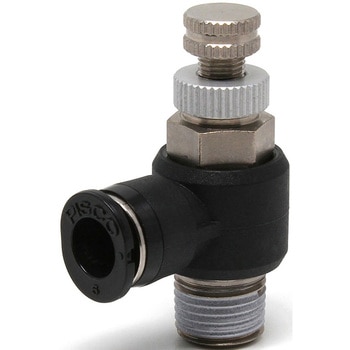

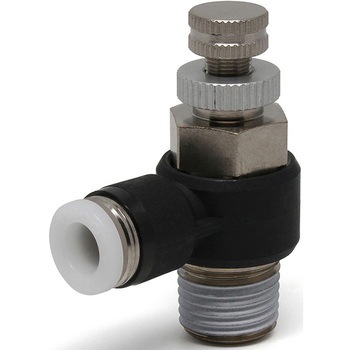

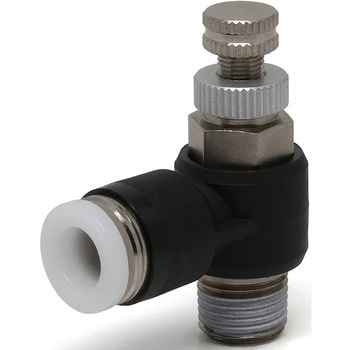

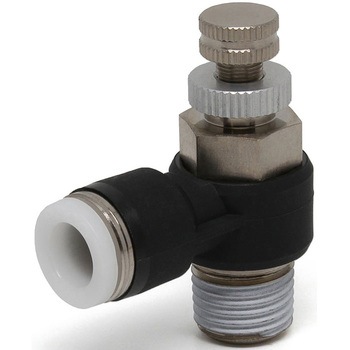

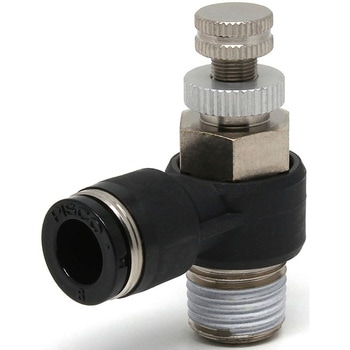

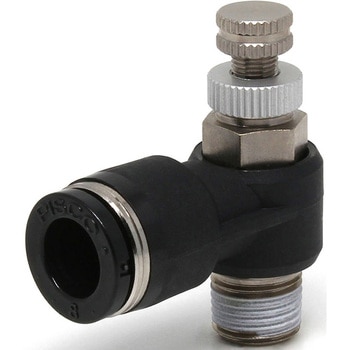

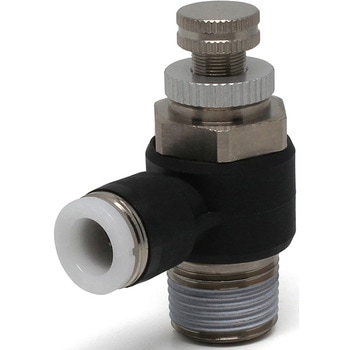

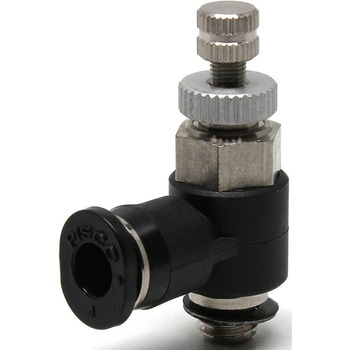

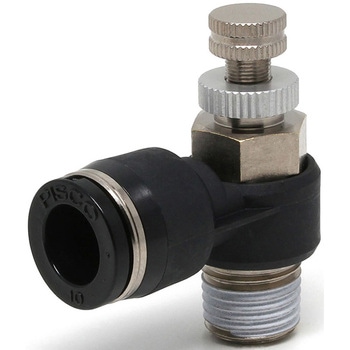

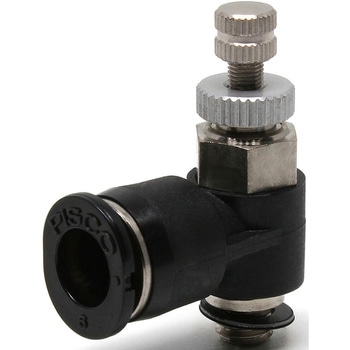

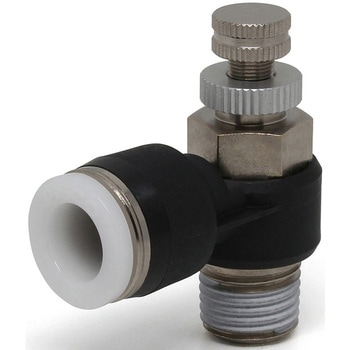

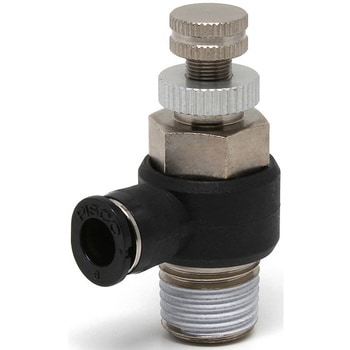

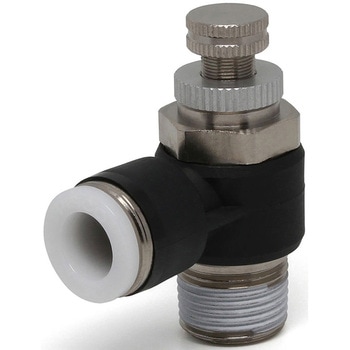

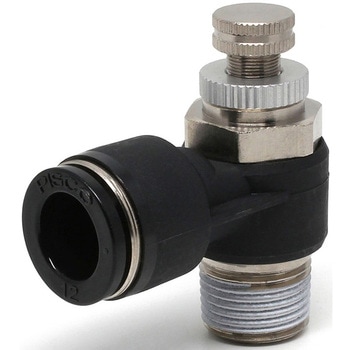

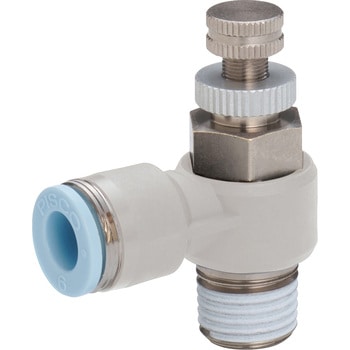

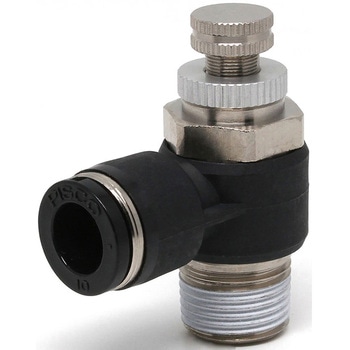

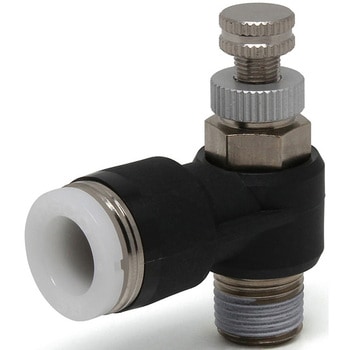

スロットルバルブエルボ

(3件のレビュー)

空気圧機器の速度や空気圧信号を制御。エアーを流しながら流量の調整ができます。

材質

ロック爪/ステンレス

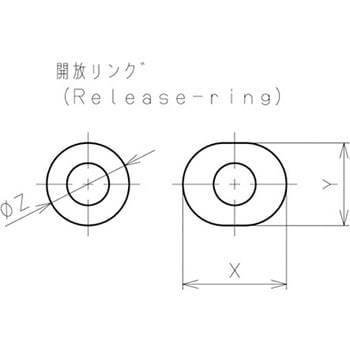

開放リング/POM(ポリアセタール)
チューブ/ポリウレタン又はナイロン
ガイドリング・金属本体・ニードル/黄銅(無電解ニッケルメッキ)
弾性体スリーブ・Oリング/NBR(ニトリルゴム)
樹脂本体/PBT(ポリブチレンテレフタレート)
ロックナット/アルミニウム

用途ねじとチューブの接続使用流体空気使用圧力範囲(MPa)0～0.9形状エルボ使用温度範囲(℃)0～60主な用途スタンダード材質(金属フード)/処理黄銅(無電解ニッケルメッキ)使用真空圧力(kPa)-100内容量1個

注意

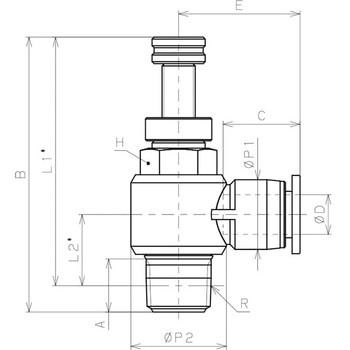

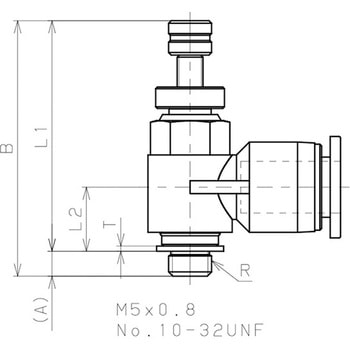

※テーパーネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。

32件中 1～32件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

寸法A(mm)

寸法B(mm)

寸法C(mm)

寸法E(mm)

寸法L1(mm)

寸法L2(mm)

寸法P1(Φmm)

寸法P2(Φmm)

寸法X(Φmm)

寸法Y(mm)

対辺H(mm)

適合チューブ外径(Φmm)

ねじの種類

管接続口径

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

34605392

JNC4-M5

2.9

29.7(max)、27(min)

15.4

26.8(max)、24.1(min)

6.7

9.8

7.8

M5×0.8

￥715

￥469

￥516(税込)

当日出荷

34605401

JNC4-01

41.5(max)、35.1(min)

17.7

37.5(max)、31(min)

10.7

14.4

9.8

7.8

R1/8

￥1,045

￥669

￥736(税込)

当日出荷

34605417

JNC6-M5

2.9

29.7(max)、27(min)

11.6

17.5

26.8(max)、24.1(min)

7.5

10.5

9.8

11.8

9.8

M5×0.8

￥935

￥599

￥659(税込)

当日出荷

34605426

JNC6-01

41.5(max)、35.1(min)

11.6

18.3

37.5(max)、31.1(min)

10.7

10.5

14.4

11.8

9.8

R1/8

￥1,155

￥749

￥824(税込)

当日出荷

34605435

JNC6-02

11.1

49.2(max)、42.1(min)

11.6

20.2

43.1(max)、36(min)

11.9

10.5

18.4

11.8

9.8

R1/4

￥1,265

￥799

￥879(税込)

当日出荷

34605444

JNC8-01

41.5(max)、35.1(min)

18.1

26.9

37.5(max)、31.1(min)

11.9

14.4

13.8

R1/8

￥1,265

￥799

￥879(税込)

当日出荷

34605453

JNC8-02

11.1

49.2(max)、42.1(min)

18.1

28.4

43.1(max)、36(min)

13.2

14.4

18.4

13.8

R1/4

￥1,375

￥879

￥967(税込)

当日出荷

34605462

JNC8-03

13.2

55.5(max)、47.3(min)

18.1

28.9

49.1(max)、40.9(min)

15.4

14.5

13.8

R3/8

￥1,705

￥1,198

￥1,318(税込)

当日出荷

34605471

JNC10-02

11.1

49.2(max)、42.1(min)

20.2

30.9

43.1(max)、36(min)

14.8

17.6

18.4

16.8

R1/4

￥1,595

￥999

￥1,099(税込)

当日出荷

34605487

JNC10-03

13.2

55.5(max)、47.3(min)

20.2

31.2

49.1(max)、40.9(min)

16.7

17.6

16.8

R3/8

￥1,815

￥1,298

￥1,428(税込)

8日以内出荷

返品不可

35313747

JNC12-03

13.2

55.5(max)、47.3(min)

23.4

36.9

49.1(max)、40.9(min)

18.4

19.8

R3/8

￥2,145

￥1,498

￥1,648(税込)

8日以内出荷

返品不可

35313756

JNC12-04

60.2(max)、52.6(min)

23.4

36.4

52(max)、44.4(min)

19.7

19.8

R1/2

￥2,145

￥1,498

￥1,648(税込)

8日以内出荷

返品不可

35313765

JNC1/4-M5

2.9

29.7(max)、27(min)

26.8(max)、24.1(min)

8.4

12.4

9.8

11.8

6.35

M5×0.8

￥935

￥599

￥659(税込)

4日以内出荷

返品不可

35313774

JNC1/4-01

41.5(max)、35.1(min)

23.5

37.5(max)、31.1(min)

10.9

12.4

14.4

11.8

6.35

R1/8

￥1,155

￥749

￥824(税込)

7日以内出荷

返品不可

35313783

JNC1/4-02

11.1

49.2(max)、42.1(min)

25.5

43.1(max)、36(min)

12.2

12.4

18.4

11.8

6.35

R1/4

￥1,265

￥799

￥879(税込)

5日以内出荷

返品不可

35313792

JNC5/16-02

11.1

49.2(max)、42.1(min)

18.1

28.4

43.1(max)、36(min)

13.2

14.4

18.4

13.8

7.94

R1/4

￥1,375

￥889

￥978(税込)

4日以内出荷

返品不可

87907906

JNC3/8-02

11.1

49.2(max)、42.1(min)

20.2

30.9

43.1(max)、36(min)

14.8

17.6

18.4

16.8

9.53

R1/4

￥1,595

￥999

￥1,099(税込)

4日以内出荷

返品不可

87907915

JNC3/8-03

13.2

55.5(max)、47.3(min)

20.2

31.2

49.1(max)、40.9(min)

16.7

17.6

16.8

9.53

R3/8

￥1,815

￥1,298

￥1,428(税込)

5日以内出荷

返品不可

87907924

JNC5/16-01

41.5(max)、35.1(min)

18.1

26.9

37.5(max)、31.1(min)

11.9

14.4

13.8

7.94

R1/8

￥1,265

￥799

￥879(税込)

8日以内出荷

返品不可

87907933

JNC5/16-03

13.2

55.5(max)、47.3(min)

18.1

28.9

49.1(max)、40.9(min)

15.4

14.5

13.8

7.94

R3/8

￥1,705

￥1,198

￥1,318(税込)

4日以内出荷

返品不可

87907942

JNC10-02-C

11.1

49.2(max)、42.1(min)

20.2

30.9

43.1(max)、36(min)

14.8

17.6

18.4

16.8

R1/4

￥1,837

￥1,198

￥1,318(税込)

8日以内出荷

返品不可

87907951

JNC10-03-C

13.2

55.5(max)、47.3(min)

20.2

31.2

49.1(max)、40.9(min)

16.7

17.6

16.8

R3/8

￥2,090

￥1,398

￥1,538(税込)

4日以内出荷

返品不可

87907967

JNC-12-03-C

3.2

55.5(max)、47.3(min)

23.4

36.9

49.1(max)、40.9(min)

18.4

19.8

R3/8

￥2,475

￥1,598

￥1,758(税込)

14日以内出荷

返品不可

87907976

JNC12-04-C

60.2(max)、52.6(min)

23.4

36.4

52(max)、44.4(min)

19.7

19.8

R1/2

￥2,475

￥1,598

￥1,758(税込)

4日以内出荷

返品不可

87907985

JNC4-01-C

41.5(max)、35.1(min)

17.7

37.5(max)、31(min)

10.7

14.4

9.8

7.8

R1/8

￥1,210

￥839

￥923(税込)

4日以内出荷

返品不可

87907994

JNC4-M5-C

3.2

29.7(max)、27(min)

15.4

26.5(max)、23.8(min)

6.4

9.8

7.8

M5×0.8

￥825

￥579

￥637(税込)

8日以内出荷

返品不可

87908003

JNC6-01-C

41.5(max)、35.1(min)

11.6

18.3

37.5(max)、31.1(min)

10.7

10.5

14.4

11.8

9.8

R1/8

￥1,331

￥899

￥989(税込)

9日以内出荷

返品不可

87908012

JNC6-02-C

11.1

49.2(max)、42.1(min)

11.6

20.2

43.1(max)、36(min)

11.9

10.5

18.4

11.8

9.8

R1/4

￥1,463

￥999

￥1,099(税込)

14日以内出荷

返品不可

87908021

JNC6-M5-C

3.2

29.7(max)、27(min)

11.6

17.5

26.5(max)、23.8(min)

7.2

10.5

9.8

11.8

9.8

M5×0.8

￥1,078

￥749

￥824(税込)

4日以内出荷

返品不可

87908037

JNC8-01-C

41.5(max)、35.1(min)

18.1

26.9

37.5(max)、31.1(min)

11.9

14.4

13.8

R1/8

￥1,463

￥899

￥989(税込)

4日以内出荷

返品不可

87908046

JNC8-02-C

11.1

49.2(max)、42.1(min)

18.1

28.4

43.1(max)、36(min)

13.2

14.4

18.4

13.8

R1/4

￥1,584

￥999

￥1,099(税込)

10日以内出荷

返品不可

87908055

JNC8-03-C

13.2

55.5(max)、47.3(min)

18.1

28.9

49.1(max)、40.9(min)

15.4

14.5

13.8

R3/8

￥1,969

￥1,298

￥1,428(税込)

10日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
