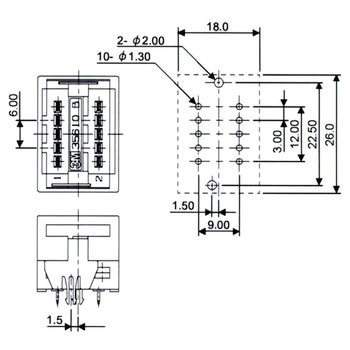

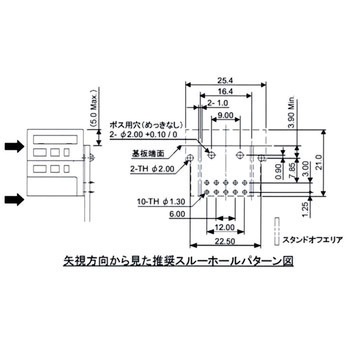

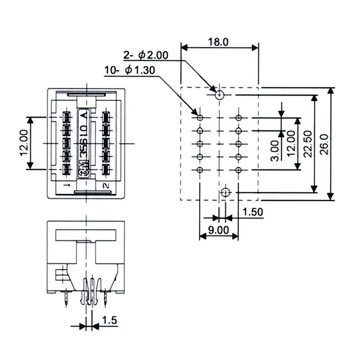

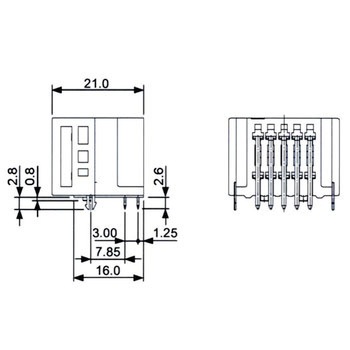

パワークランプボードマウントヘッダーストレート型10極(5極×2列)
5極のワイヤーマウントソケットを2個挿入可能

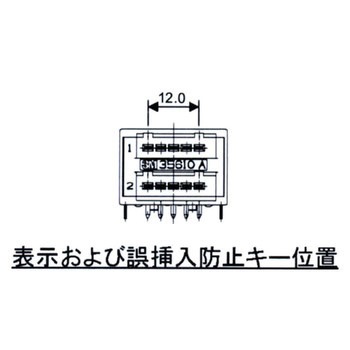

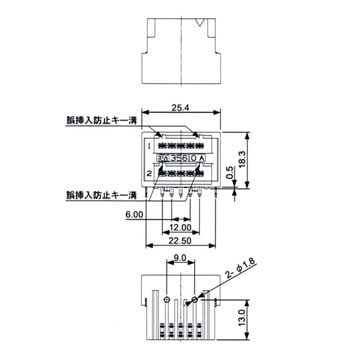

スナップフィットピンにより半田付け時に基板への仮固定が可能、またスナップピン位置の極性により基板への誤実装を防止かワイヤーマウントソケットとの誤挿入防止キー付
1極あたり最大10Sの許容電流
- 適合
- 【コネクタ】
パワークランプ ワイヤーマウントソケット 35505-6xx0-x0x GF
パワークランプ 分岐コネクタ H型 35720-L200-x00 AK
パワークランプ 終端抵抗(CC-Link用) 35T05-6M00-BOM
【基板】
基板厚/1.6mm - 耐電圧
- 漏れ電流1mA以内(絶縁破壊が発生しないこと)
隣接コンタクト間AC1000VRMSを1分間印加 - 接触抵抗(mΩ)
- 初期接触抵抗50以下
各種環境試験後の接触抵抗変化±25以下 - 材質(コンタクト)
- 銅合金
ニッケルめっき下地
接続部/金めっき - 材質(スナップフィットピン)
- 銅合金
ニッケルめっき下地
錫めっき
- 極数
- 10
- 種類
- 角型
- コンタクト形状
- メス
- 結線方法
- 基板実装
- 形状
- ストレート
- 定格電圧(V)
- AC/DC250
- 定格電流(A)
- 10/極(但し隣接コンタクト2極以上に通電の場合は7/極)
- 耐熱性
- 半田/試験後、概観に著しい変化なきこと
- 絶縁抵抗(MΩ)
- 1000以上
- 使用温湿度範囲
- -20～75 85%RH以下
- 材質(ボディ)
- PBT樹脂
- 耐衝撃性
- 試験後、接触抵抗増加値(25mΩ以下)を満足すること。瞬断1μ秒以下
- 結合方式
- ワンタッチ
- 耐振動
- 試験後、接触抵抗増加値(25mΩ以下)を満足すること。瞬断1μ秒以下
- 耐久性
- 試験後、接触抵抗増加値(25mΩ以下)を満足すること。
- 瞬断
- 試験中に1μsec以上の瞬断が発生しないこと
- 半田付け性
- 95%以上の濡れ、またはゼロクロスタイム/3秒以下
- 内容量
- 1個
