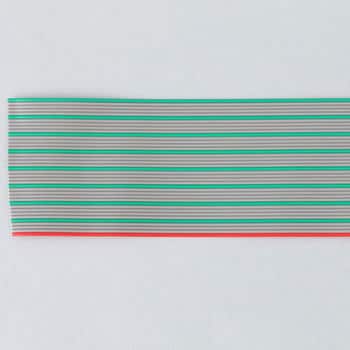

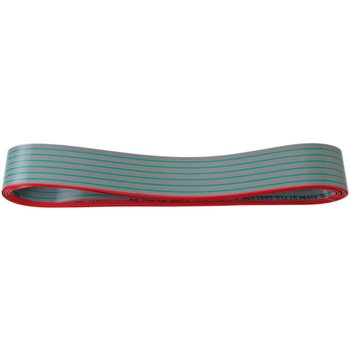

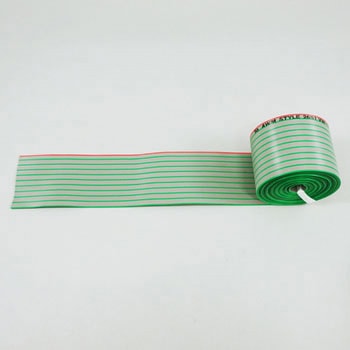

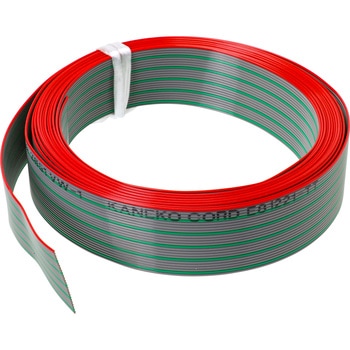

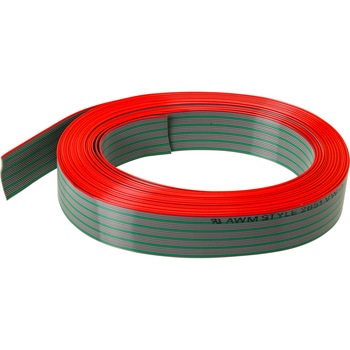

フラットケーブルブリッジタイプ
芯線間ピッチが1.27mmでMILコネクタの圧接に最適。絶縁体の剥離無しにUコンタクトによる一括圧接が可能。配線スペースが小さく実装密度が向上し、配線作業が容易。芯線間に隙間が無い為に障害物に引っ掛かる事がありません。
ブリッジタイプ(全面溶着)・UL2651(105℃・300V)VW-1適合品
- 用途
- コンピューター、周辺機器、通信機器等の内部配線用。
- ピッチ(mm)
- 1.27(芯線間)
- 定格電圧(V)
- 300
- 使用温度(℃)
- (高温)105、(低温)-20
- 材質(絶縁体)
- PVC(ポリ塩化ビニル)
- 静電容量
- 50PF/m
- 導体抵抗(Ω/km)(20℃)
- 225
- 絶縁抵抗(MΩ/km)
- 10
- 導体構成(本/mm)
- 7/0.127TA
- 導体外径(Φmm)
- 0.38
- 絶縁体外径(mm)
- 1
- 特性インピーダンス(Ω)
- 100
- 絶縁耐力
- AC1000V/分
- 安全電流(A)
- 0.6
- ケーブルサイズ(AWG)
- 28
- 内容量
- 1巻
全12種類を絞り込む
芯数
全長(m)
全幅(mm)
