D-subコネクタ電磁障害(EMI)対策型



D-subコネクタ電磁障害(EMI)対策型 4.00 (5件の商品レビュー)

半田結線式の標準タイプD※N(プレスコンタクト使用)と同形状で、シェルはニッケルメッキ仕上、ピン側フロントシェルにグランディングディンプル加工がしてあり、シェル同士の接触を確実にし、シールド効果を高めたEMI対策型です。
適合電線
AWG#20より細い撚線をご使用ください。尚、半田結線の際は40W以下の容量で行ってください。
(参考)AWG#20電線寸法/導体直径:0.81mm×導体面積:0.52mm2
形状
半田型
材質/仕上
(シェル)鋼/ニッケルメッキ、(インシュレータ)ガラス入りPBT・UL94V-0/黒色、(コンタクト)銅合金/金メッキ
耐電圧
AC1250Vr.m.s.(1分間)
定格電流(A)
5(コンタクト1芯当り)
絶縁抵抗(MΩ)
5000以下
接触抵抗(mΩ)
2.7以下
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
10 件中 1 - 10 件
注文
コード

品番
芯数
タイプ
トラスコ品番
寸法H(mm)
寸法A(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

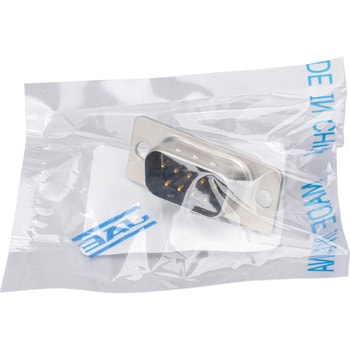

34986104 DE-9PF-N 9 ピン 417-8335 1.2(±0.4) 30.8(±0.5) オープン
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34986113 DA-15PF-N 15 ピン 417-7614 1.2(±0.4) 39.1(±0.5) オープン
¥469 1 ¥469
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34986122 DB-25PF-N 25 ピン 417-7801 1.5(±0.4) 53.0(±0.5) オープン
¥579 1 ¥579
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

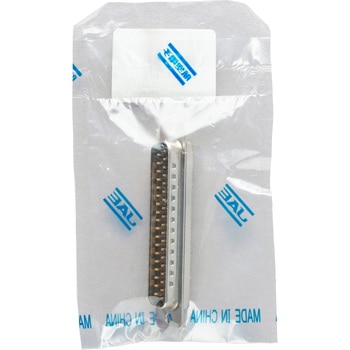

34986131 DC-37PF-N 37 ピン 417-8041 1.5(±0.4) 69.3(±0.5) オープン
¥699 1 ¥699
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

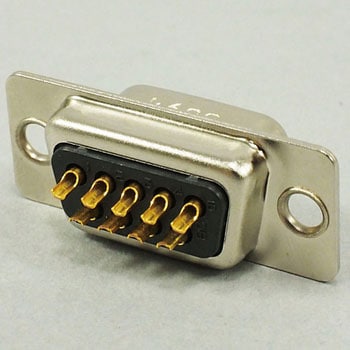

34986147 DE-9SF-N 9 ソケット 417-8343 1.2(±0.4) 30.8(±0.5) オープン
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

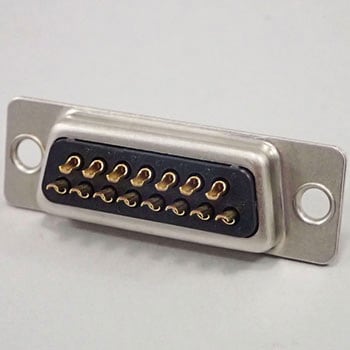

34986156 DA-15SF-N 15 ソケット 417-7622 1.2(±0.4) 39.1(±0.5) オープン
¥499 1 ¥499
欠品中
34986165 DB-25SF-N 25 ソケット 417-7819 1.2(±0.4) 53.0(±0.5) オープン
¥599 1 ¥599
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34986174 DC-37SF-N 37 ソケット 417-8050 1.2(±0.4) 69.3(±0.5) オープン
¥699 1 ¥699
出荷目安:87日
返品不可
41193555 DD-50PF-N 50 ピン 417-8165 1.5(±0.4) 66.9(±0.5) オープン
¥689 1 ¥689
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

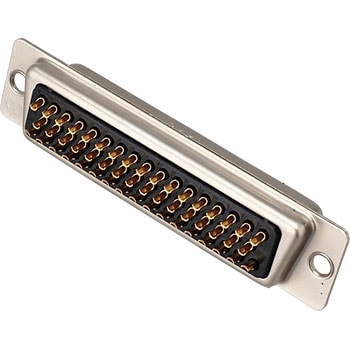

41193564 DD-50SF-N 50 ソケット 417-8173 1.2(±0.4) 66.9(±0.5) オープン
¥769 1 ¥769
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.00  総レビュー件数: 5 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 3

用途: 信号線のコネクター、スタンド内

計量器の指定にて使用していますが、いままで故障もなく使用しています。

これは注文コード 34986104 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 有限会社大英電気 様 [2018-10-10]

満足度: 3

用途: レーザ−への外部パルス信号入力のため

注文した通りのものでとくに問題なく使用した。使い勝手も悪くない。

これは注文コード 34986104 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 国立大学法人広島大学 様 [2018-05-09]

満足度: 4

用途: ケーブルの作成

毎回、この部品を使用しています。ノーブランドと比べ、少々高いですが、電磁障害対策となっているようですので、こちらを使用。

これは注文コード 34986147 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-01-23]

満足度: 5

用途: 配線点検用アダプタ作成

機器からコネクタまでの配線を調べるアダプタ作成の為に購入しました。

これは注文コード 41193564 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-05-09]

満足度: 5

用途: 製品にケーブルを接続する為のコネクターとして使用

製品に使用する為、きちんとした物を使用する必要があり、電磁障害対策品という事で選定。
気持ちの問題かもしれないが、ノーブランドの安い製品に比べて、カッチリとしている感じはする。
電磁障害に対してのテストは実施していないので、ノーブランドと比較してどの程度差があるかは不明。

これは注文コード 34986104 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-10-13]
