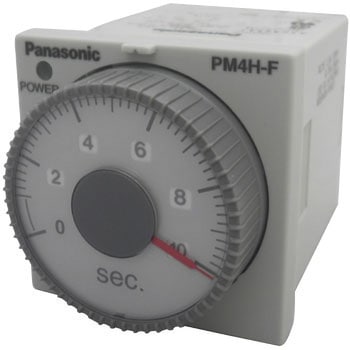

PM4H-F8 オフディレータイマ
時間レンジをマルチ化し、最大10分間のオフディレータイマ。
動作時間は1秒～10秒と1分～10分の間で各々3種類の時間レンジ切り替えができます。
短胴化で更に使い易くなりました。
時間仕様
【時間レンジ/動作時間】
1/(sec)0.04s～1s、(min)0.04min～1min、
5/(sec)0.2s～5s、(min)0.2min～5min、
10/(sec)0.4s～10s、(min)0.4min～10min
仕様
1/(sec)0.04s～1s、(min)0.04min～1min、
5/(sec)0.2s～5s、(min)0.2min～5min、
10/(sec)0.4s～10s、(min)0.4min～10min
【最小電源印加時間】
0.1秒(秒タイプ)、2秒(分タイプ) 定格操作電圧にて
(電源投入時に、突入電流が約0.3A流れますのでご注意ください。)
(強制リセット入力後の最小電源印加時間は、秒タイプ、分タイプとも2秒以上となります。)
【タイムアップ動作の繰り返し周期】3s以上
【リセット入力の繰り返し周期】3s以上
保護構造
0.1秒(秒タイプ)、2秒(分タイプ) 定格操作電圧にて
(電源投入時に、突入電流が約0.3A流れますのでご注意ください。)
(強制リセット入力後の最小電源印加時間は、秒タイプ、分タイプとも2秒以上となります。)
【タイムアップ動作の繰り返し周期】3s以上
【リセット入力の繰り返し周期】3s以上
IP65(IEC規格)
(パネル表面のみ/ゴムパッキンATC18002使用時)
耐電圧
(パネル表面のみ/ゴムパッキンATC18002使用時)
初期/
(充電部-非充電部間、異極充電部間)AC1500V/1分間、
(異極接点相互間)AC1000V/1分間、
(接点間)AC750V/1分間
寿命
(充電部-非充電部間、異極充電部間)AC1500V/1分間、
(異極接点相互間)AC1000V/1分間、
(接点間)AC750V/1分間
機械的(接点)/1000万回以上(開閉頻度 180回/分)
電気的(接点)/10万回以上(定格制御容量にて、開閉頻度20回/分)
セット誤差
電気的(接点)/10万回以上(定格制御容量にて、開閉頻度20回/分)
±5%以内(最大目盛時間基準)
(1秒レンジの場合は、各仕様値±10msとなります。)
電圧誤差
(1秒レンジの場合は、各仕様値±10msとなります。)
±0.5%以内(定格操作電圧の85%～110%の変化に対して)
(1秒レンジの場合は、各仕様値±10msとなります。)
温度誤差
(1秒レンジの場合は、各仕様値±10msとなります。)
±2%以内(20℃を基準とし、-10℃～+50℃の範囲内にて)
(1秒レンジの場合は、各仕様値±10msとなります。)
質量(g)約100
限時接点2c
端子の種類8ピン
定格周波数(Hz)50/60共用
温度上昇55℃以下(定格操作電圧印加時)
消費電力約1.6VA
気圧(hPa)860～1060
絶縁抵抗(MΩ)(初期)充電部-非充電部間、異極充電部間、異極接点相互間、接点間/100以上(DC500Vメガーにて)
使用周囲温度(℃)-10～50
接触抵抗(mΩ)初期/100以下(DC6V、1Aにて)
耐振動(耐久)10～55Hz(周期1分間)、片振幅0.375mm(上下、左右、前後各方向1時間)
耐衝撃(耐久)980m/s2(100G)以上(上下、左右、前後各方向5回)
使用周囲湿度30～85%RH(at20℃、結露なきこと)
動作時間のばらつき±0.3%以内(1秒レンジの場合は、各仕様値±10msとなります。)
耐振動(誤動作)10～55Hz(周期1分間)、片振幅0.25mm(上下、左右、前後各方向10分間)
耐衝撃(誤動作)98m/s2(10G)}以上(上下、左右、前後各方向4回)
動作モードパワーオフディレー(リセットなし)
接点材質Ag合金にAuクラッド
定格制御容量3A 250VAC(抵抗負荷)
許容電圧範囲定格操作電圧の85%～110%(コイル温度20℃にて)
内容量1個
(1秒レンジの場合は、各仕様値±10msとなります。)
注意
※指定なき測定条件は、最大目盛時間基準にて、定格操作電圧、周囲温度20℃とします。
