集中分配等の組立型マニブロック
鋼管配管と同流量を確保でき、外観寸法は約半分
形状の異なる14タイプを自由に組み合わせ可能
材質
金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
形状
ユニバーサルテーパ
使用流体
空気
最高使用圧力(MPa)
1.0(カップリングモジュール:QMC20使用時は、0.9)
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
分配型タイプ
RoHS指令
対応
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
9 件中 1 - 9 件
注文
コード

品番
接続ねじ種類
有効断面積(mm2)
質量(g)
推奨締付トルク範囲(N・m)

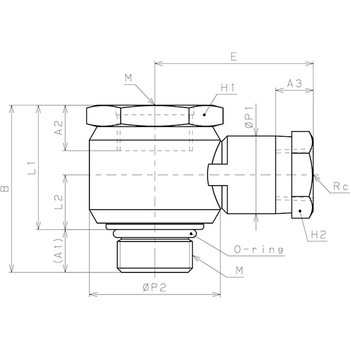

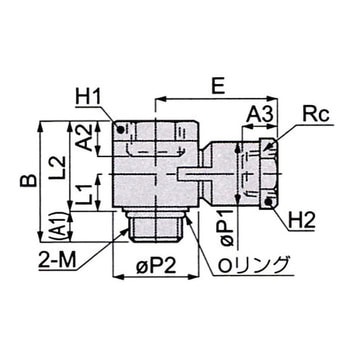

寸法A1(mm)
寸法A2(mm)
寸法A3(mm)
寸法B(mm)
寸法E(mm)
寸法L1(mm)
寸法L2(mm)
寸法P1(Φmm)
寸法P2(Φmm)
対辺H1(mm)
対辺H2(mm)
トラスコ品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
35312523 MHT08M5 MXM 7.3 22 3.0〜5.0 6.5 7.5 6 25.7 23.4 8.2 19.2 12.5 15.4 14 12 474-4853 ¥720
¥489 1 ¥489
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
35312532 MHT08M6 MXM 7.3 22 3.0〜5.0 6.5 7.5 6 25.7 23.4 8.2 19.2 12.5 15.4 14 12 474-4861 ¥720
¥489 1 ¥489
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
35312541 MHT0801 MXRc 7.8 23 3.0〜5.0 6.5 7.5 7 25.7 25.5 8.2 19.2 14.5 15.4 14 14 474-4845 ¥800
¥539 1 ¥539
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35312557 MHT12M6 MXM 9.7 28 5.0〜10.0 7 7.5 6 27.2 26 8.7 20.2 12.5 19.6 17 12 474-4888 ¥820
¥559 1 ¥559
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
35312566 MHT1201 MXRc 12.4 29 5.0〜10.0 7 7.5 7 27.2 27.5 8.7 20.2 14.5 19.6 17 14 474-4870 ¥860
¥589 1 ¥589
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
35312575 MHT1401 MXRc 16.1 44 10.0〜20.0 8 8.5 7 31.2 29.5 10.2 23.2 14.5 24.4 22 14 474-4896 ¥960
¥649 1 ¥649
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
35312584 MHT1402 MXRc 21.4 59 10.0〜20.0 8 8.5 9.5 31.2 34 11.7 23.2 21 24.4 22 19 474-4900 ¥1,020
¥689 1 ¥689
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35312593 MHT1802 MXRc 36.9 75 10.0〜20.0 8 8.5 9.5 35.2 37 11.7 27.2 21 30 24 19 474-4918 ¥1,160
¥789 1 ¥789
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35312602 MHT1803 MXRc 59.5 91 10.0〜20.0 8 8 10.5 41.1 36.5 14.6 33.1 25 28 27 22 474-4926 ¥1,420
¥959 1 ¥959
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
