動画あり
こんなお得な商品も！
ストレート
モノタロウ
￥109～
税込￥120～
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状：ねじとワンタッチ継手の組合せ商品に限る)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途ねじとチューブの接続
形状ストレート
使用流体空気、水(条件有)
最高使用圧力(MPa)1
材質金属本体:黄銅+ニッケルメッキ開放リング:ポリアセタール(POM)
タイプ標準タイプ
使用温度範囲(℃)0～60(凍結なきこと)
使用真空圧力(kPa)-100
動画あり
こんなお得な商品も！
エルボ
モノタロウ
￥149～
税込￥164～
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状：ねじとワンタッチ継手の組合せ商品に限る)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途ねじとチューブの接続
形状エルボ
使用流体空気、水(条件有)
最高使用圧力(MPa)1
タイプ標準タイプ
使用温度範囲(℃)0～60(凍結なきこと)
使用真空圧力(kPa)-100
一般的な空気圧配管に使用するスタンダードなワンタッチ継手です。
用途チューブとねじの接続に。
材質ロック爪：SUS304、開放リング：POM、金属本体：真鍮(ニッケルメッキ)
流体エアー
使用温度範囲(℃)0～60
最高使用圧力(MPa)0.9
一般的な空気圧配管に使用するスタンダードなワンタッチ継手です。
用途直角方向の配管に。
流体エアー
最高使用圧力(MPa)0.9
材質ロック爪：SUS304、開放リング：POM、ガイドリング：亜鉛合金、金属本体：真鍮(ニッケルメッキ)、樹脂本体：PBT樹脂
使用温度範囲(℃)0～60
動画あり
こんなお得な商品も！
ユニオンストレート
モノタロウ
￥179～
税込￥197～
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
用途チューブとチューブの接続(同径)
ウレタンまたはナイロンチューブ用
形状ユニオンストレート
使用流体空気、水(条件有)
最高使用圧力(MPa)1
使用温度範囲(℃)0～60(凍結なきこと)
使用真空圧力(kPa)-100
タイプ標準タイプ
動画あり
こんなお得な商品も！
異径ユニオンストレート
モノタロウ
￥199～
税込￥219～
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
用途チューブとチューブの接続(違径)
形状違径ユニオンストレート
使用流体空気、水(条件有)
材質(金属フード)/処理黄銅(無電解ニッケルメッキ)
最高使用圧力(MPa)1
使用温度範囲(℃)0～60(凍結なきこと)
使用真空圧力(kPa)-100
タイプ標準タイプ
動画あり
こんなお得な商品も！
ユニオンティ
モノタロウ
￥239～
税込￥263～
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
用途チューブとチューブの接続(同径)
形状ユニオンティー
使用流体空気、水(条件有)
最高使用圧力(MPa)1
材質金属本体：黄銅+ニッケルメッキ樹脂本体：ポリブチレンテレフタレート(PBT)開放リング：ポリアセタール(POM)
タイプ標準タイプ
材質(金属フード)/処理黄銅(無電解ニッケルメッキ)
使用真空圧力(kPa)-100
動画あり
こんなお得な商品も！
ユニオンワイ
モノタロウ
￥209～
税込￥230～
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
用途チューブとチューブの接続(同径)
形状ユニオンワイ
使用流体空気、水(条件有)
最高使用圧力(MPa)1
材質金属本体・ガイドリング/黄銅+ニッケルメッキ樹脂本体/ポリブチレンテレフタレート(PBT)開放リング/ポリアセタール(POM)ロック爪/ステンレス弾性体スリーブ・Oリング/ニトリルゴム(NBR)
タイプ標準タイプ
使用温度範囲(℃)0～60(凍結なきこと)
適合チューブ材質ポリウレタン・ナイロン等
材質(金属フード)/処理黄銅(無電解ニッケルメッキ)
使用真空圧力(kPa)-100
一般的な空気圧配管に使用するスタンダードなワンタッチ継手です。
用途チューブ同士の接続に。
材質ロック爪：SUS304、開放リング：POM、ガイドリング：亜鉛合金、樹脂本体：PBT樹脂
流体エアー
使用温度範囲(℃)0～60
最高使用圧力(MPa)0.9
一般的な空気圧配管に使用するスタンダードなワンタッチ継手です。
用途径違いのチューブ接続に。
材質ロック爪：SUS304、開放リング：POM、ガイドリング：亜鉛合金、樹脂本体：PBT樹脂
流体エアー
使用温度範囲(℃)0～60
最高使用圧力(MPa)0.9
こんなお得な商品も！
ストレート
モノタロウ
￥109～
税込￥120～
難燃性PBT樹脂を採用しスパッタ等の延焼事故を防止。
全ての継手に型式表示。
継手を構成する部品は最小5パーツとしコストダウン。
金属パーツはニッケルメッキ仕様。
オールプラスチック継手空気圧汎用型継手では初の軽量化を実現。
形状メイルコネクター
使用流体圧縮空気、真空、工業用水
最高使用圧力(圧縮空気)(MPa)1
最高使用圧力(水)(MPa)0.3
材質(本体)難燃性PBT(ポリブチレンテレフタレート)
使用温度範囲(℃)圧縮空気、真空：-5～60/工業用水：5～40
材質(ねじ部)C3604(黄銅)、ニッキルめっき
適合チューブTE、TP、MTP(ポリウレタンチューブ)、TN(ナイロンチューブ)
使用真空圧力(kPa)-100
動画あり
こんなお得な商品も！
メスストレート
モノタロウ
￥159～
税込￥175～
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/
ねじとワンタッチ継手の組合せ商品に限る。)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途ねじとチューブの接続
形状メスストレート
使用流体空気、水(条件有)
最高使用圧力(MPa)1
タイプ標準タイプ
使用温度範囲(℃)0～60(凍結なきこと)
使用真空圧力(kPa)-100
一般的な空気圧配管に使用するスタンダードなワンタッチ継手です。
用途チューブ配管の分岐に。
材質ロック爪：SUS304、開放リング：POM、ガイドリング：亜鉛合金、樹脂本体：PBT樹脂
流体エアー
使用温度範囲(℃)0～60
最高使用圧力(MPa)0.9
CADデータあり
用途めねじ部からの直角方向の配管に使用。最も一般的な機種。
形状エルボユニオン
シール方式(おねじ)シール剤付
保証耐圧力(MPa)3
一般的な空気圧配管に使用するスタンダードなワンタッチ継手です。
用途チューブ配管の分岐に。
材質ロック爪：SUS304、開放リング：POM、ガイドリング：亜鉛合金、樹脂本体：PBT樹脂
流体エアー
使用温度範囲(℃)0～60
最高使用圧力(MPa)0.9
動画あり
こんなお得な商品も！
ユニオンエルボ
モノタロウ
￥189～
税込￥208～
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
用途チューブとチューブの接続(同径)
ウレタンまたはナイロンチューブ用
形状ユニオンエルボ
使用流体空気、水(条件有)
最高使用圧力(MPa)1
材質金属本体：黄銅+ニッケルメッキ樹脂本体：ポリブチレンテレフタレート(PBT)開放リング：ポリアセタール(POM)
タイプ標準タイプ
使用温度範囲(℃)0～60(凍結なきこと)
使用真空圧力(kPa)-100
CADデータあり
用途めねじ部からの同一方向の配管に使用。最も一般的な機種。
形状ハーフユニオン
シール方式(おねじ)シール剤付
保証耐圧力(MPa)3
動画あり
一般空気圧配管用ワンタッチ継手内蔵型カップリング
片手操作で簡単着脱
オール樹脂製で軽量・コンパクト
形状ストレート
使用流体空気
最高使用圧力(MPa)0.9
使用温度範囲(℃)0～60(凍結なきこと)
使用真空圧力(kPa)-100
シリーズ20シリーズ
チューブの寸法変化を内側から防ぎます。
極端に柔らかいチューブでも、接続部に差し込むことで使用が可能です。
ワンタッチ継手に接続したチューブに水を流す場合は必ずご使用ください。
肉厚(mm)0.2
材質SUS304
形状インサートリング
動画あり
こんなお得な商品も！
プラグ
モノタロウ
￥60～
税込￥66～
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状：ねじとワンタッチ継手の組合せ商品に限る)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途止め栓
形状プラグ
使用流体空気、水(条件有)
材質樹脂本体：ポリブチレンテレフタレート
材質(金属フード)/処理黄銅(無電解ニッケルメッキ)
最高使用圧力(MPa)1.0
使用温度範囲(℃)0～60(凍結なきこと)
使用真空圧力(kPa)-100
タイプ標準タイプ
一般空気圧配管用ワンタッチ継手内蔵型カップリング
片手操作で簡単着脱
オール樹脂製で軽量・コンパクト
形状ストレート
使用流体空気
最高使用圧力(MPa)0.9
タイプ分離型タイプ
使用温度範囲(℃)0～60(凍結なきこと)
シリーズ20シリーズ
使用真空圧力(kPa)-100
動画あり
こんなお得な商品も！
レデューサー
モノタロウ
￥159～
税込￥175～
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途チューブと継手の接続
形状レデューサ
使用流体空気、水(条件有)
最高使用圧力(MPa)1
タイプ標準タイプ
使用温度範囲(℃)0～60(凍結なきこと)
包装形態通常包装
使用真空圧力(kPa)-100
こんなお得な商品も！
ユニオンストレート
モノタロウ
￥179～
税込￥197～
オールプラスチック継手空気圧汎用型継手では初の軽量化を実現。
形状ユニオンストレート
使用流体圧縮空気、真空、工業用水
材質(本体)難燃性PBT(ポリブチレンテレフタレート)
材質(パッキン)NBR(二トリルゴム)
適合チューブTE、TP、MTP(ポリウレタンチューブ)、TN(ナイロンチューブ)
最高使用圧力(圧縮空気)(MPa)1
最高使用圧力(水)(MPa)0.3
使用真空圧力(kPa)-100
使用温度範囲(℃)圧縮空気、真空：-5～60/工業用水：5～40
こんなお得な商品も！
エルボ
モノタロウ
￥149～
税込￥164～
オールプラスチック継手空気圧汎用型継手では初の軽量化を実現。
形状メイルエルボ
使用流体圧縮空気、真空、工業用水
最高使用圧力(圧縮空気)(MPa)1
最高使用圧力(水)(MPa)0.3
材質(本体)難燃性PBT(ポリブチレンテレフタレート)
使用温度範囲(℃)圧縮空気、真空：-5～60/工業用水：5～40
材質(ねじ部)C3604(黄銅)、ニッキルめっき
適合チューブTE、TP、MTP(ポリウレタンチューブ)、TN(ナイロンチューブ)
使用真空圧力(kPa)-100
チューブはワンプッシュ接続です。無電解ニッケルめっき処理を施しています。難燃性樹脂(UL94規格V-0相当)採用。Rねじ部にシール加工。
形状コネクタ
使用流体空気、水
最高使用圧力(MPa)1
材質(本体)難燃性PBT樹脂
使用温度範囲(℃)(空気)-20～80、(水)0～40
材質(Oリング)特殊NBR
負圧性能(kPa)-99.975
形状ナイロンスリーブ
使用流体空気、一般作動油、水
材質(本体)ナイロン
使用温度範囲(℃)(空気、一般作動油)-40～+80、(水)0～+70、真鍮スリーブをご使用の場合、最高使用温度は+100
最高使用圧力(MPa)5
負圧性能(kPa)-101.294
色乳白色
動画あり
Cr 20%、Mo 2%ステンレスを使用したSUS303相当 耐腐蝕用のワンタッチ継手。耐腐蝕性がSUS303相当の特殊ステンレスを使用。
強度が必要な場合や腐蝕しやすい雰囲気内で使用する場合に最適です。
シール材にはニトリルゴムを使用しています。
用途ねじとチューブの接続
形状ストレート
使用流体空気、水(条件有)
最高使用圧力(MPa)1
タイプ耐腐蝕用タイプ
使用温度範囲(℃)0～60(凍結なきこと)
包装形態通常包装
使用真空圧力(kPa)-100
CADデータあり
用途同一方向のチューブ同士の接続に使用。
形状ユニオンストレート
使用流体空気、水
管接続口径同径チューブ
色ボディー：白色系、リリースブッシュ：ライトグレー
使用圧力範囲-100kPa～1MPa
保証耐圧力(MPa)3
周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)
動画あり
こんなお得な商品も！
異径ユニオンティ
モノタロウ
￥239～
税込￥263～
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
用途チューブとチューブの接続(違径)
形状ユニオンティー
使用流体空気、水(条件有)
最高使用圧力(MPa)1
タイプ標準タイプ
使用真空圧力(kPa)-100
一般的な空気圧配管に使用するスタンダードなワンタッチ継手です。
用途チューブとねじの接続に。
材質ロック爪：SUS304、開放リング：POM、金属本体：真鍮(ニッケルメッキ)
流体エアー
使用温度範囲(℃)0～60
最高使用圧力(MPa)0.9
ねじの種類PT
ねじ込み式、継手本体とインサートが一体化され負圧性能にも優れ強いシール性能発揮、コネクターのみシール加工されておりシールテープを巻く必要がありません。JIS B 8381-1995(空気圧用たわみ管の管継手)適合品です。
形状コネクタ
使用流体空気、水、一般作動油
材質(本体)黄銅
接続ねじ種類R
使用温度範囲(℃)(空気、一般作動油)-40～+80、(水)0～+70、真鍮スリーブをご使用の場合、最高使用温度は+100
最高使用圧力(MPa)5
負圧性能(kPa)-101.294

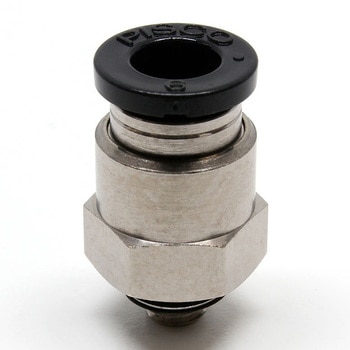

形状ストレート
使用温度範囲(℃)0～60
最高使用圧力(MPa)(正圧)0.9/(負圧)-0.1
ねじの種類R
ねじ規格インチサイズ
使用流体空気/真空
推奨チューブナイロンチューブ・ウレタンチューブ
動画あり
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途チューブとチューブの接続(同径)
形状隔壁ユニオン
使用流体空気、水(条件有)
最高使用圧力(MPa)1
タイプ標準タイプ
使用温度範囲(℃)0～60(凍結なきこと)
使用真空圧力(kPa)-100
動画あり
こんなお得な商品も！
ブランチティ
モノタロウ
￥278～
税込￥306～
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途ねじとチューブの接続
形状ティー
使用流体空気、水(条件有)
最高使用圧力(MPa)1
タイプ標準タイプ
使用温度範囲(℃)0～60(凍結なきこと)
使用真空圧力(kPa)-100
動画あり
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途チューブとチューブの接続(違径)
形状違径ユニオンワイ
使用流体空気、水(条件有)
最高使用圧力(MPa)1
タイプ標準タイプ
使用温度範囲(℃)0～60(凍結なきこと)
使用真空圧力(kPa)-100
一般的な空気圧配管に使用するスタンダードなワンタッチ継手です。
用途直角方向のチューブ同士の接続に。
材質ロック爪：SUS304、開放リング：POM、ガイドリング：亜鉛合金、樹脂本体：PBT樹脂
流体エアー
使用温度範囲(℃)0～60
最高使用圧力(MPa)0.9
動画あり
形状ストレート
使用流体空気、水(条件有)
最高使用圧力(MPa)1
接続ねじ種類R
仕様管用テーパーねじ部：シーロック加工
材質金属本体：黄銅+ニッケルメッキ開放リング：ポリアセタール(POM)
色開放リング：ホワイト
タイプ標準タイプ
使用温度範囲(℃)0～60(凍結なきこと)
包装形態通常包装
使用真空圧力(kPa)-100
動画あり
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状：ねじとワンタッチ継手の組合せ商品に限る)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途止め栓
形状キャップ
使用流体空気、水(条件有)
材質金属部：黄銅+ニッケルメッキ、樹脂本体：ポリブチレンテレフタレート(PBT)、シールゴム：ニトリルゴム(NBR)
最高使用圧力(MPa)1
使用温度範囲(℃)0～60(凍結なきこと)
使用真空圧力(kPa)-100
タイプ標準タイプ
こんなお得な商品も！
ユニオンティ
モノタロウ
￥239～
税込￥263～
オールプラスチック継手空気圧汎用型継手では初の軽量化を実現。
使用流体圧縮空気、真空、工業用水
使用真空圧力(kPa)-100
使用温度範囲(℃)圧縮空気、真空：-5～60/工業用水：5～40
最高使用圧力(MPa)圧縮空気：1、水：0.3、真空：-100
形状ユニオンティー
材質(本体)難燃性PBT(ポリブチレンテレフタレート)
最高使用圧力(圧縮空気)(MPa)1
適合チューブTE、TP、MTP(ポリウレタンチューブ)、TN(ナイロンチューブ)
材質(パッキン)NBR(二トリルゴム)
最高使用圧力(水)(MPa)0.3
