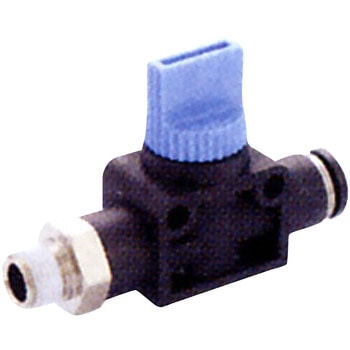

ハンドバルブ ストレートB 2方弁
機器への空気圧入力を開閉します。2方弁.
材質
ロック爪/ステンレス
開放リング・キャップレバー/ポリアセタール(POM)
チューブ/ポリウレタン又はナイロン
ガイドリング・金属本体・スプール/黄銅(無電解ニッケルメッキ)
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
樹脂本体/ポリブチレンテレフタレート(PBT)
用途ねじとチューブの接続
寸法A(mm)8
寸法B1(mm)33.5
寸法B2(mm)27.7
寸法C(mm)18.1
寸法E1(mm)17
寸法E2(mm)40.5
寸法F1(mm)18
寸法F2(mm)8
寸法L(mm)57.2
寸法P1(Φmm)15
寸法P2(Φmm)16.5
ポート数2
使用流体空気
ねじの種類R
管接続口径1/8
形状ストレート
色標準色(樹脂本体・開放リング/黒、キャップレバー/青)
質量(g)35
適合チューブ外径(Φmm)8
使用温度範囲(℃)0～60
使用圧力範囲(MPa)0～0.9
有効断面積(mm2)8.9
使用真空圧力(kPa)-100
内容量1個
開放リング・キャップレバー/ポリアセタール(POM)
チューブ/ポリウレタン又はナイロン
ガイドリング・金属本体・スプール/黄銅(無電解ニッケルメッキ)
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
樹脂本体/ポリブチレンテレフタレート(PBT)
注意
※L寸法は、ねじ締付け後の参考寸法です。
