プレッシャーコントローラエルボ

(1件のレビュー)

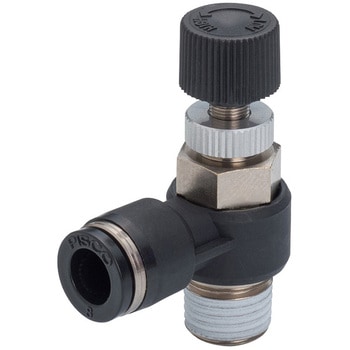

ワンタッチ継手内蔵型圧力制御弁
ネジ側から一次圧を導入すると減圧され継手側から流出
駆動機器に高圧で仕事をさせる場合、仕事の開始位置に戻す時だけ減圧し圧縮空気を節約

用途ねじとチューブの接続形状エルボ使用温度範囲(℃)0～60 使用圧力範囲(MPa)0～0.9 使用流体空気設定圧力範囲(MPa)0.2～0.6 内容量1個

注意

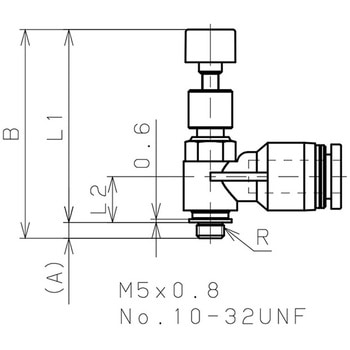

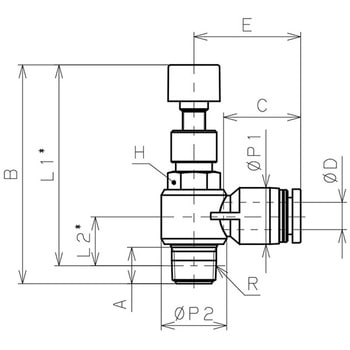

※テーパーネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。

お気に入りに追加

12件中 1～12件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 JPC4-01 JPC4-M5 JPC6-01 JPC6-02 JPC6-M5 JPC8-01 JPC8-02 JPC8-03 JPC10-02 JPC10-03 JPC12-03 JPC12-04	寸法A(mm) 選択解除 2.9 8 11.1 13.2 16	寸法B(mm) 選択解除 38.3(max)、35.2(min)48.2(max)、43.7(min)52.5(max)、48(min)59.2(max)、54.2(min)64.5(max)、59.8(min)	寸法C(mm) 選択解除 14.9 17 18.1 20.2 23.4	寸法E(mm) 選択解除 19.9 21.4 23.5 24 25.5 26.9 28.4 28.9 30.9 31.2 36.4 36.9	寸法L1(mm) 選択解除 35.4(max)、32.3(min)44.2(max)、39.7(min)46.4(max)、42(min)52.8(max)、47.9(min)56.3(max)、51.6(min)	寸法L2(mm) 選択解除 7.2 8.4 10.7 11.9 12.2 13.2 14.8 15.4 16.7 18.4 19.7	寸法P1(Φmm) 選択解除 9.9 10 12.4 14.4 14.5 17.6 21	寸法P2(Φmm) 選択解除 9.8 14.4 18.4 22 28	対辺H(mm) 選択解除 8 10 14 19 24	適合チューブ外径(Φmm) 選択解除 4 6 8 10 12	管接続口径選択解除 1/8 1/4 3/8 1/2 M5×0.8	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
35314325	JPC6-02	11.1	52.5(max)、48(min)	17	25.5	46.4(max)、42(min)	12.2	12.4	18.4	14	6	1/4	￥2,860	￥1,998	￥1,998	￥2,198 （税込）	当日出荷
35314334	JPC8-01	8	48.2(max)、43.7(min)	18.1	26.9	44.2(max)、39.7(min)	11.9	14.4	14.4	10	8	1/8	￥2,860	￥1,998	￥1,998	￥2,198 （税込）	24日以内出荷返品不可
87962402	JPC10-02	11.1	52.5(max)、48(min)	20.2	30.9	46.4(max)、42(min)	14.8	17.6	18.4	14	10	1/4	￥3,520	￥2,298	￥2,298	￥2,528 （税込）	13日以内出荷返品不可
87962411	JPC10-03	13.2	59.2(max)、54.2(min)	20.2	31.2	52.8(max)、47.9(min)	16.7	17.6	22	19	10	3/8	￥3,740	￥2,398	￥2,398	￥2,638 （税込）	10日以内出荷返品不可
87962427	JPC12-03	13.2	59.2(max)、54.2(min)	23.4	36.9	52.8(max)、47.9(min)	18.4	21	22	19	12	3/8	￥4,180	￥2,698	￥2,698	￥2,968 （税込）	9日以内出荷返品不可
87962436	JPC12-04	16	64.5(max)、59.8(min)	23.4	36.4	56.3(max)、51.6(min)	19.7	21	28	24	12	1/2	￥4,400	￥2,798	￥2,798	￥3,078 （税込）	4日以内出荷返品不可
87962445	JPC4-01	8	48.2(max)、43.7(min)	14.9	21.4	44.2(max)、39.7(min)	10.7	10	14.4	10	4	1/8	￥2,420	￥1,798	￥1,798	￥1,978 （税込）	4日以内出荷返品不可
87962454	JPC4-M5	2.9	38.3(max)、35.2(min)	14.9	19.9	35.4(max)、32.3(min)	7.2	9.9	9.8	8	4	M5×0.8	￥2,200	￥1,698	￥1,698	￥1,868 （税込）	4日以内出荷返品不可
87962463	JPC6-01	8	48.2(max)、43.7(min)	17	23.5	44.2(max)、39.7(min)	10.7	12.4	14.4	10	6	1/8	￥2,640	￥1,998	￥1,998	￥2,198 （税込）	7日以内出荷返品不可
87962472	JPC6-M5	2.9	38.3(max)、35.2(min)	17	24	35.4(max)、32.3(min)	8.4	12.4	9.8	8	6	M5×0.8	￥2,420	￥1,798	￥1,798	￥1,978 （税込）	9日以内出荷返品不可
87962481	JPC8-02	11.1	52.5(max)、48(min)	18.1	28.4	46.4(max)、42(min)	13.2	14.4	18.4	14	8	1/4	￥3,080	￥2,198	￥2,198	￥2,418 （税込）	9日以内出荷返品不可
87962497	JPC8-03	13.2	59.2(max)、54.2(min)	18.1	28.9	52.8(max)、47.9(min)	15.4	14.5	22	19	8	3/8	￥3,740	￥2,698	￥2,698	￥2,968 （税込）	12日以内出荷返品不可
