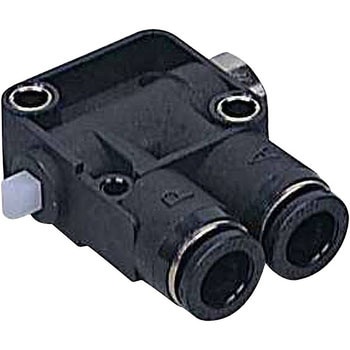

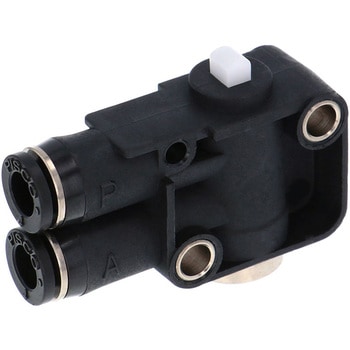

メカニカルバルブ ピン式大気開放型
ワンタッチ継手内蔵メカ式切換弁
プッシュ式の空気圧入力開閉弁
スプール弁機構により、操作性が圧力に左右されない
排気機能の有る3方弁
材質
ロック爪/ステンレス
開放リング・プッシュボタン/POM(ポリアセタール)
チューブ/ポリウレタン又はナイロン
ガイドリング・インサートリング・シールリング・スプリング押え・スプール・チューブガイド/黄銅、無電解ニッケルメッキ
弾性体スリーブ・扁平Oリング/NBR(ニトリルゴム)
樹脂本体/PBT(ポリブチレンテレフタレート)
使用圧力範囲(MPa)0～0.7
形状マイクロスイッチタイプ
色(開放リング)黒
質量(g)10
適合チューブ外径(Φmm)4
使用温度範囲(℃)0～60
ポート数3
有効断面積(mm2)3

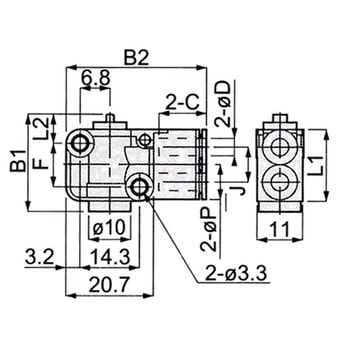

寸法L1(mm)17
寸法F(mm)10.6
寸法C(mm)11
寸法L2(mm)7.2
使用流体空気
寸法B2(mm)33
寸法J(mm)8
寸法B1(mm)23.5(max)、21.1(min)
排気方式サイレンサ付大気開放型
給油要 ISO VG32(タービン油1種)
寸法P(Φmm)8
操作方式ピン式
切替位置数2位置ノーマルクローズ
内容量1個
開放リング・プッシュボタン/POM(ポリアセタール)
チューブ/ポリウレタン又はナイロン
ガイドリング・インサートリング・シールリング・スプリング押え・スプール・チューブガイド/黄銅、無電解ニッケルメッキ
弾性体スリーブ・扁平Oリング/NBR(ニトリルゴム)
樹脂本体/PBT(ポリブチレンテレフタレート)
